por-ali

درود

این مشخصات شناسایی نمیشه ..

از مشخصات پشت قاب تلویزیون عکس ارسال نمایید

درود

اگر ایسی فلش نداشته باشه ..

احتمال خرابی ایسی cpu بالا می رود

پایه ایسی cpu را تک تک شارژ لحیم نمایید .. فقط دقت کنید این ایسی بسیار حساس است

درود

وقتی ولتها را دارید .. ببینید روی cpu ولت هست .. این مهم است

مقداری دقت کنید ببینید .. اول کجا را هیت دادید تا بوت شد .. بیشتر همان قسمت کار کنید .

ولی پیشنهاد میکنم . اول روغن به cpu بزنید . و تک تک پایه ها شارژ لحیم نمایید ..

من بیشتر فکر کنم همین باشه

البته مورد داشتم خازن smd خراب بوده

درود

همیشه مدل را قید کنید .. به همراه عکس که قابل شناسایی باشه

احتمال تعویض شدن رادیوپخش هست .. اگر فابریکی باشد ..

برد پایین توسط کابل مخصوصی به رادیوپخش نصب میشه .

اکر فابریکی نیست .. در منو ببینید گزینه aux دارد .. یا ممکن است خاموش باشد

درود

. ببینید ایسی فلش دارد. من فکر میکنم برنامه مشکل داشته باشد .

دگمه چهار را با المینیوم اتصال دهید . ببینید عمل کرد دارد

ایسی پشت پنل را با لوپ بررسی نمایید .. خود برد پنل با لوپ با دقت ببینید

درود

راه حل دارد .. ولی باز برای بار اول کد قبلی را نیاز دارد ..

باید ببینید چرا دگمه 4 کار نمیکند .. احتمالا در مسیر مقاومتی یا کنده شده و یا قطعی دارد .

اگر همه دکمه کار میکند .. پس مسیر مشکل دارد .. این اولین مورد برای بررسی است

مسیر حتما شارژ نمایید . و با لوپ بررسی کنید

درود

اکثرا گیرنده های دیجیتال از ایسی تغذیه

TNY176PN

استفاده میکند ..اگر نبود از تغدیه عکس ارسال کنید .. اینها نقشه ندارند

درود

اینها هم 6 ولت داره و هم 12 ولت

جز لامپ چیزی نمیشه گذاشت .. led میشود ولی باید تغیر مدار و ولت دهید و نور کمی هم دارد

چی شد ..

شما هنوز مشکل دارید .. یا حل شده

درود

اول شما تغذیه را کامل ببینید .

ببینید . در قسمت خروجی تغذیه اتصال کوتاه و اهمی نباشه ..

ولتاژ های تغذیه باید .. 14 و 6.5 و 5 و 35 و B+ را ببینید داریدیا خیر .

این ولت ها باید در تغذیه داشته باشید

پایه 87 ایسی ic 501 باید 5 ولت باشه

پایه 8 ایسی ic 001 باید 3.3 باشه

از یک ایسی مطمعن استفاده نمایید ..

تا شک کاملا بر طرف شود .

من بیشتر خود ایسی را میدانم

عکس از برد پاور به همراه شماره پارت ارسال کنید ..

ولی من احتمال به خود ایسی تعویض میدم که اصل نیست ..

اگر برد دارید از روی برد امتحان کنید ..

یک احتمال دیگه هنوز خازن هم باشه .. و دیود که قطع کند

درود

مهندس .. وقتی پروتکت شد .. چه ولتی افت دارد ..

سامسونگ زیادسابقه خرابی خازن در مین دارد

در ضمن ایسی فلش 3.3 بدون افت هست .. احتمال تخلیه فلش هست

درود

باید ببینید .. در منوی سیستم گزینه AUX دارد .. و میشود ان را روشن گرد ..

با دگمه MODE روی گزینه AUX می رود .

اگر این موارد را نداشته باشه .. نمی شود

مگر روی کاست کار کنید و روی دگمه کاست باشه و سیم AUX بکشید

درود

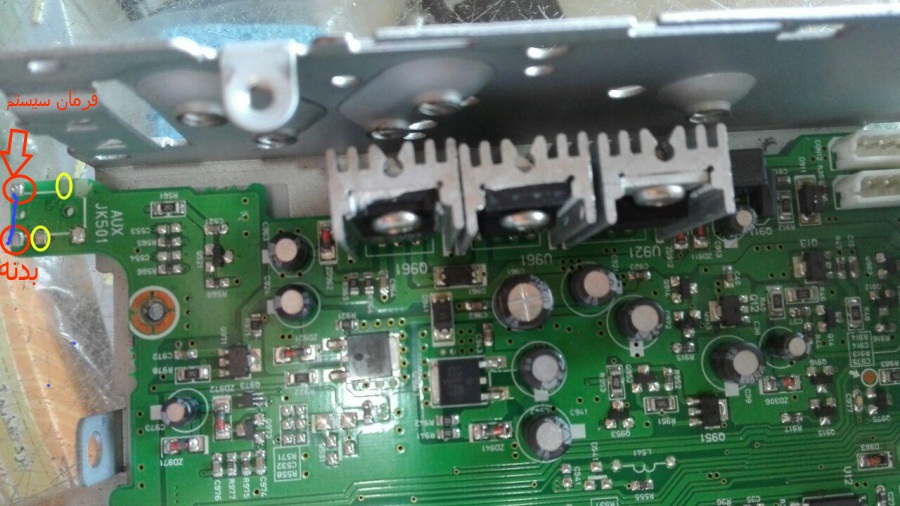

در عکس علامت زدم .. فقط اگر دایره قرمز قطع شود .. اصلا روی AUX نخواهد رفت

در اصل انگار AUX فعال نیست .. و دگمه مد هم کار نمیکنه ..

اگر دایره قرمز وصل باشه .. و زرد ها قطع شود .. روی AUX می رود . اما هر کدام زرد وصل باشه صدا دارد

هر کدام از دایره زرد .. ورودی یک باند است

درود

دوست عزیز .. تجربیات جای سوال . نیست .

در امضا لینک اموزش ارسال صحیح پست وجود دارد . ان را مطالعه نمایید و از ان کمک بگیرید .

پست شما منتقل شد ..

در مورد سوال

ولوم را تعویض نمایید . یا سرویس نمایید

درود

اول اینکه به گروه تعمیرکاران خوش امدید ..

ولی دوست عزیز .. قرار نیست هر کجا شد پست ایجاد نمایید .. هر سوال بخش مخصوص به خود دارد .

در امضا لینک اموزش ارسال صحیح پست وجود دارد . ان را مطالعه نمایید و از ان کمک بگیرید .

پست شما منتقل شده .. فقط اموزش ارسال حتما مطالعه نمایید ..پست نابجا و ناقص حذف میشود .

در مورد سوال شما

از لینک زیر میتوانید . امورزش را دریافت نمایید .

اموزش tnm-2000

فیلم اموزشی کار با پروگرامر

5000 = tnm = 2000

فایل حجیم بود .. مجبور به جدا سازی و توضیح هر قسمت جداگانه شدم

قسمت تیونر دوباره لحیم کاری و شستشو شود . اولین اقدام است

درود

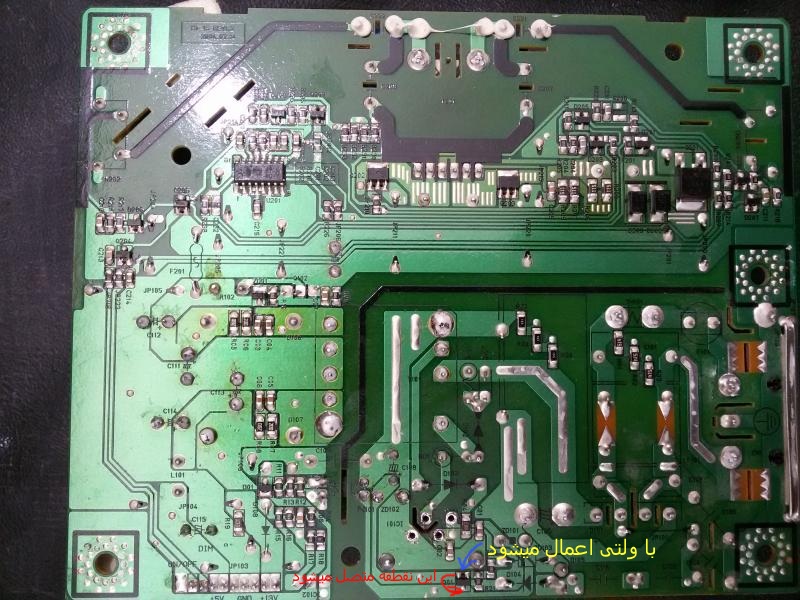

بله اول ببینید .. چه ولتی اعمال میشود .. منفی یا مثبت ..

همان جا فت نصب کنید .. با اعمال ولت این مدار جریان پیدا کند ..

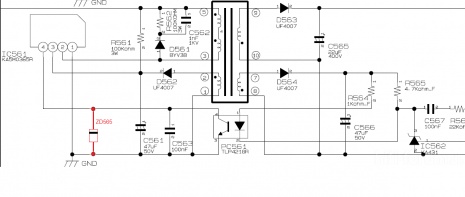

اگر نشد .. این نقشه زیر را که اعمال کنید .. البته ایسی ها شماره فرق دارد ولی با هم یکی هستنند .

با حفظ مدار و داشتن نقشه مدار خود اصلی برد

این نقشه را پیدا کنید .. تا مشکل شما حل شود .. فقط حتما دیود زینر پایه چهارم مال خود برد اصلی باشه

درود

اقای چمنی مگر مشکل شما حل نشد ..

چیزی مهمی نیست .. در عکس علامت زدم .. اگر توجه کنید . مشکل حل میشود

اگر باز نشد .. اعلام نمایید تا بگم چکار کنید

درود

این عکس ایسی فلش

درود

pal013a

درو د

خازن CR401 خازن ابی رنگ است 680 پیکو .. 2 کیلو ولت

ترانزیستور اگر کلکتور بهم راه نداد و امیتر و کلکتور هم شورتی ندارد .. احتمالا سالمه

درود

بررسی نمایید .. قطعی نباشد .. ببینید فشار به برد اورید .. صدا باز میشود ..

گرما و سرما اثری دارد ..

قسمت تیونر را دقیق بررسی نمایید
