از لحاظ اجرا شدن روی سیستم بنده با ویندوز ایکس پی سرویس پک 3 جواب داد و اجرا شد ولی فعلا باید ازمایش بشه ببینیم چیکار می کنه

اگر لینکی که ضمیمه انجمن شده خراب هست می توانید از لینک سرور مدیا فایر نرم افزار را دانلود کنید

دانلود: http://www.mediafire.com/download/304ny8x17vxlb6z/WD+Marvel+2.3.rar

منبع هم

الان مع ايجى شيب برنامج ال wdmarvell 2.3 en - مدرسة إيجى شيب EgyChip School

http://faraznet.org/?p=373

دانلود نسخه کراک شده نرم افزار تعمیر هارد های وسترن wdr 5.3 crack

از قابلیت این دستگاه ساپورت تمام ظرفیت هارد های وسترن دیجیتال،از بین بردن بدسکتورها نرم افزاری و سخت افزاری،حذف پسورد،بکاپ و رایت ماژولها،تعمیر S.M.R.T و کندی هارد و…..

ورژن جدید نرم افزار WDR 5.3 UDMA 2013

این نرم افزار با نام wdr 6 هم معروف است.

کار های این نرم افزار

تست هد هارد

قابلیت دسترسی به ناحیه sa

ترمیم فریم ور هارد

رایت فریم ور

وغیره

لینک دانلود:http://www.mediafire.com/download/xbipens7nd6fe4e/wdr+5.3+egy+free.rar

wdr 5.3 egy free

اصولا نرم افزاری هایی که می توانند به ناحیه sa دسترسی پیدا کنند از طریق ترمینال ttl rx tx کار می کنند.

این نرم افزار را خودم تا حالا باهاش کار نکردم. اموزش خاصی نداره گزینه هاش که مشخص هست هر گزینه چیکار می کنه ولی باید منتظر دیگر دوستان که متخصص تعمیرات هارد هستند باشیم تا جواب بدهند.

با کلی دردسر تونستم از انجمن های خارجی پیدا کنم همان طور هم که مشخصه کراک شده است و نسخه demo نیست.

حالا دیگه باید منتظر جوابگویی متخصصین باشیم یا خودمان ازمایش ها را انجام بدهیم.

دانلود رایگان نرم افزار قدرتمند 2013 Marvel EN به زبان انگلیسی برای تعمیر هاردهای وسترن دیجیتال

این نرم افزار هم با قیمت بالایی در دیگر انجمن ها فروخته می شه که به صورت رایگان می توانید از این انجمن دانلود کنید.

WD Marvel 2.3

نحوه ولتاژ گیری برد هارد دیسک CHECK POINT VOLTAGE PCB HDD

سلام من دانلود کردم ولی واقعا چیزی معلوم نیست که چیکار می کنه.

نکته: چند سالی هست که دیگه اپراتور شماره سریال imei را چک نمی کنه پس چه لزومی داره این شماره تعویض بشه.

الان شما گوشی از خارج از کشور بیاورید توسط اپراتور ایرانسل و همراه اول ساپورت می شه دیگه نیازی به این کار ها نیست.

حتی اگر نیاز باشه که شماره سریال عوض بشه باکس nokia advance و باکس های دیگر این کار را به راحتی می توانند همین سری bb5 را تغییر بدهند.

یک نرم افزار دیگر هم برای هارد های سیگیت توسط انجمن ایجی شیپ ساخته شده است که از طریق ترمینال rx tx کار می کنه.

البته استفاده از آن به عهده خودتونه بنده فقط معرفی می کنم تا دوستان تست کنند و نظر دهند.

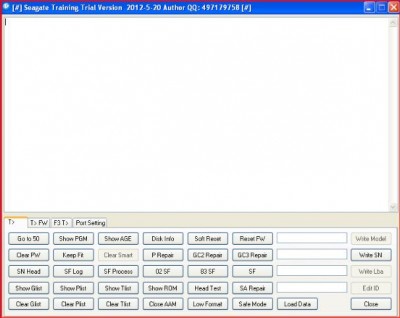

egychip Seagate hdd 1.0 Trial

این هم یک نرم افزار برای تبدیل فریم ور های پی سی 3000 به wdr و dfl

از روی عکس هم مشخص هست که چگونه کار می کنه. در شماره 1 و2 مسیر مبدا و مقصد مشخص می شود با کلیک روی قسمت شماره 3 عملیات تبدیل انجام می شود.

نر م افزار جهت اجرا نیاز به نصب microsoft net framework 4 دارد.

((مخصوص هارد های وسترن دیجیتال))

سلام تشکر بابت راهنمایی

خود من هم این اطلاعات را نمی دونستم .

فکر کنم تو یکی از انجمن های داخلی دیدم که نوشته بود این دو تا شرکت سالوشن و این شرکت سازنده این نرم افزاره به تازگی ادغام شدند. حالا راست ودروغش را نمی دونم

باز هم تشکر بابت این که راهنمایی می کنید.

خود من چون از این دستگاه ها استفاده نمی کنم اطلاعات زیادی ازش ندارم.

با همین برد مخصوص که آموزش ساختش در انجمن هست می شه با این نرم افزار کار کرد چون فکر کنم خود این نرم افزار برد مخصوص خودش را داره؟؟؟؟ اگر با برد barcoda 7200 می شه دقیقا چه کار هایی می شه انجام داد؟؟؟؟؟

بعد از نصب نرم افزار باید کراک داخل پوشه نصب نرم افزار کپی شود.

مسیر نصب نرم افزار به صورت پیش فرض C:\Program Files\STR-3000-UDMA-Pakistan

تعمیرات هارد های سیگیت و مکستور را انجام می ده.

نسخه اصلی به صورت قفل سخت افزاری است نسخه کراک شده نیازی به قفل سخت افزاری نداره.

باید اعلام کنم همین نرم افزار نسخه کراک شده را بعضی شرکت ها به قیمت بالا می فروشند.

از طریق گذرگاه rx tx حتی هارد هایی که دیتکت نمی شوند را می تونه تعمیر کنه و فریم ور بزنه یا فریم بک آپ بگیره و تعمیر کنه.

کار هایی که می کنه

پاک کردن خطای اسمارت هارد clear smart

تست سلامت هد هارد با گزینه check heads

خواندن فریم ور هارد و رایت کردن فریم ور هارد frimware operation

بر طرف کردن صفر شدن حجم هارد دیسک

بر طرف کردن قفل شدن چراغ ال ای دی هارد

تعمیر هارد های مختلف مدل های مثلا barcoda 7200

قابلیت استفاده از دستورات ترمینال

چک کردن سلامت سکتور ها و رفع بدسکتور

البته همان طور که گفتم از طریق برد rx tx این کار ها قابل اجرا هستند.

این برد rx tx که مربوط به مشکلات سری سیگیت barcoda 7200 هست فکر کنم برای این کار جواب بده .

اگر جواب بده واقعا چیز عالی می شه.

دوستان هر کسی این برد را داره از طریق این نرم افزار امتحان کنه و جواب را صادر کنه؟

دانلود برنامه هارد دیسک str-3000 udma full install + crack

منبع سایت:

برنامج str-3000 udma full install + crack للهاردات السيجيت

دانلود برنامه از لینک زیر:

https://www.mediafire.com/?cwpl96pjb75ztui

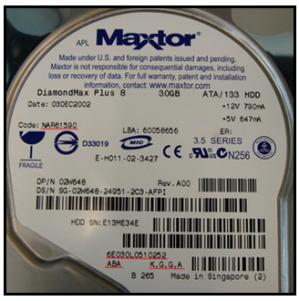

فریم ور های مکستور مدل های زیر

RAMB1TU0-4R060J0220211-NFDA-AAA-A6FRE

NAN51680-6E040T0 SATA -KMBA-BAA-R8FEA

NAR61HA0-6E030L0911205-KMGA-BBA-B8FED

NAR61590-6E020L0510231-KGGA-ABA-B4FEA

NAR61590-6E020L0510251-KMCA-ABA-B6FEA

NAR61590-6E030L0510201-KGBA-AAA-A4FEP1

NAR61590-6E030L0510201-KGGA-AAA-B2FEP1

NAR61590-6E030L0510202-KGBA-AAA-B6FEP1

NAR61590-6E030L0510213-KGGA-ABA-B4FEA

NAR61590-6E030L0510252-KGGA-ABA-B4FEA

NAR61590-6E030L0510652-KMCA-AAA-B8FEA

NAR61590-6E040L0510202-KMBA-ABA-B4FEA

NAR61590-6E040L0510211-KGGA-AAA-B4FEA

NAR61590-6E040L0510605-KMGA-AAA-B8FEA

NAR61590-6E040L0510614-KGCA-AAA-B8FEA

NAR61590-6E040L0510614-KMGA-AAA-B8FEA

NAR61590-6E040L0510633-KMGA-AAA-B8FEA

NAR61590-6E040L0510634-KMCA-AAB-B8FEA

NAR61EA0-6E040L0 DSP -KMGA-ABA-B8FED

BACE1G10-6L300S006AH1A-NGCA-AAB-U2GLA

BAH41E00-6B300R0062011-KMBA-AAA-B4GBA

BAH41G10-6L160P0)43211-KMBA-AAB-A8GLA

BAH41G10-6L300R0063411-NGCA-AAB-A9GLA

BAJ41G20-6L080L0021P11-KMGA-AAB-C3GLA

BAJ41G20-6L160P0031LP2-KGBA-AAC-C1GLA

BAJ41G20-6L250R0051MP6-KGBA-BAB-C2GLB

YAR41BW0-6Y080L0422011-KGCA-AAA-F4FYA

YAR41BW0-6Y080L0422611-NMCA-AAA-M6FYA

YAR41BW0-6Y120P0A44411-NMBD-AAA-H4FYA

YAR41BW0-6Y250P0062211-KGBD-AAA-J4FYA

YAR41BW0-7Y250P00628R1-KGBD-AAA-M8FYB

YAR41BW0-7Y250P00628R1-KMCD-AAA-M8FYB

YAR41VW0-6Y060L0420451-KGGD-AAA-D6FYA

VAM51JJ0-2F040J0310231-KMBA-AAA-A8FFA

VAM51JJ0-2F040J0310613-KGBA-AAA-B2FFA

VAM51JJ0-2F040L07106P1-KFBA-AAA-B2FFA

DAH017K0-4D080H424050P-KGBB-B9FDB

DAH017K0-4D080H4240541-NGDB-B9FDB

DAH017K0-4D080H4240633-NGCB-C2FDB

GAK819K0-4G160J8080511-NMDB-A5FGA

AAH01310-4W100H6261311-NMBB-A7WDA

دانلود فریم های مدل های بالا از لینک زیر

http://www.harddrive-repair.com/files/Maxtor%20Firmware.rar

منبع اطلاعات:

Hard drive repair & data recovery information - Firmware

در این تاپیک دوستان فریم ور های هارد را بگذارند برای بدست اوردن فریم ور هارد دیسک بهترین انجمن ها و منابع زیر هستند

http://www.reepair.net

HDD Firmware Downloads. PC-3000 Support Downloads. Data recovery and HDD repair tools

http://www.ultratec.co.uk/stocklists/SearchPagePCB.asp

Hard Drive Firmware Download Update

Hard drive repair & data recovery information - Firmware

datadonor.net

http://iccsys.net/vb

http://www.egychip.com/vb

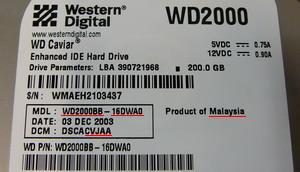

Current list of recorded Western Digital firmware modules

WD1000BB - 00CAA0 00CAA1 32CCB0 60CCB0

WD1000JB - 32CWEO

WD100BB - 60AUA1 75AUA1

WD100EB - 00BHF0

WD1200AB - 00DBA0 22DYA0

WD1200BB - 00CAA0 00CAA1 00DAA0 00DAA1 00DAA3 00DWA0 00FTA0 22CAA0 22GUA0 53CAA0

WD1200JB - 00CRA1 00DUA3 00EVA0 00GVA0 75CRA0 75CRA069

WD1200JD - 00FYB0 00GBB0

WD1600BB - 00DWA0

WD1600AB - 22DYA0

WD1600JB - 00EVA0

WD1600JD - 75HBB0

WD1600LB - 00DEA0

WD2000BB - 98DWA0 98GUA0

WD2000JB - 00DUA1 00DUA3 00FUA0 75DUA0

WD200AB - 00CMB0

WD200BB - 00aua1 00CVB0 00DEA0 60CVB0 75AUA1 75CLB0

WD200EB - 00BHF0 00CSF0 11BHF0 11CPF0 32CSF0

WD2500JB - 00GVA0

WD2500JD - 00GBB0 75HBB0

WD300AB - 00BVA0

WD300BB - 00AUA1 75DEA0

WD300EB - 75CPF02A

WD400AB - 00CMB0

WD400BB - 00AUA1 00CLB0 00DEA0 00DKA0 00DKA0 18CAA0 53AUA1 53AUA154 53CAA0 75AUA1 75DEA0

WD400EB - 00CPF0

WD400JB - 00ENA0

WD600AB - 60BVA0AH

WD600BB - 00CAA1 00CCB0 32CCB0 75CAA0

WD800BB - 00CAA1 00CAA1 67MOD 00FRA0 00FSA0 18CAA0 40BSA0 53CCB0 75CAA0 75CAA0AA 75DKA074 75DKA077

WD800EB - 11DJF0

WD800JB - 00CRA1 00DUA3 00ETA0 00ETA0 00FSA0 32FSA0

WD80EB - 28CGH2

دانلود فریم ور های مدل های بالا:

http://www.harddrive-repair.com/files/Western%20Digital%20Firmware.rar

دیتاشیت ای سی فریم ور برد هارد دیسک ها

Datasheets for HDD memory ICs including EEPROM, EPROM, flash

93C56W6, STMicroelectronics, 2Kbit, 256 x 8 or 128 x 16-bit, serial EEPROM, marking C56W6:

93LC56, 1K/2K/4K 2.5 Microwire Serial EEPROM:

http://www.selectronic.fr/includes_sele ... 93LC56.PDF

http://www.datasheetcatalog.org/datashe ... 8292_1.pdf

AT24C16N, Atmel, 2-wire Serial EEPROM, 2Kx8:

http://www.mikrocontroller.net/attachme ... _2001_.pdf

AT25DF041A, Atmel, 4-megabit 2.3-volt or 2.7-volt Minimum SPI Serial Flash Memory:

http://www.atmel.com/dyn/resources/prod ... oc3668.pdf

AT25F512AN, SPI Serial Flash Memory, Atmel, 2.7V - 3.6V, 512Kbit (65,536 x 8):

http://www.atmel.com/dyn/resources/prod ... oc1440.pdf

http://sluzhebka.com/DataSheet/doc1440.pdf

AT25F1024, SPI Serial Memory, Atmel, 2.7V - 3.6V, 1Mbit (131,072 x 8):

http://www.atmel.com/dyn/resources/prod ... oc1440.pdf

AT27C1024, Atmel, 1-Megabit (64K x 16) OTPROM:

http://www.atmel.com/dyn/resources/prod ... OC0019.pdf

AT45DB011B, Atmel, 1-Megabit, 2.7V - 3.6V, Serial DataFlash:

http://www.datasheetcatalog.org/datashe ... 3916_1.pdf

http://www.atmel-grenoble.com/dyn/resou ... oc1984.pdf

AT49F1024, Atmel, 1-megabit (64K x 16) 5-volt Only Flash Memory:

http://www.gaw.ru/pdf/Atmel/at49/AT49F1024-1025.pdf

http://www.dataman.com/Datasheets/Atmel ... oc0765.pdf

AT49LV1024-70VC, Atmel, 1-megabit (64K x 16) 3-volt Only Flash Memory (3.3V):

http://www.atmel.com/atmel/acrobat/doc1278.pdf

AT93C46D, 1Kbit, 3-Wire Bus Serial Automotive EEPROM, 2.5V, marking 46D1:

http://www.atmel.com/dyn/resources/prod ... oc8674.pdf

BR93LC66, Rohm, marking LC66, 4096-Bit Serial EEPROM:

http://www.romservice.ru/datashee/br93lc66.pdf

http://www.datasheetarchive.com/pdf-dat ... 525732.pdf

BR93L76RF, Rohm, marking L76R, Microwire BUS 8Kbit (512 x 16bit) EEPROM, SOP-8P:

http://www.rohm.com/products/databook/e ... r93l-e.pdf

BR93L66RF-WE2, Rohm, Microwire BUS Serial EEPROM, 256+16bits, marking RL66, SOP8:

http://www.rohm.com/products/databook/g ... 76-w-e.pdf

http://www.rohm.com/products/databook/e ... r93l-e.pdf

http://part-numbers.globalspec.com/engi ... b5a4663861

LE25FU106B, Sanyo, 1Mbit, 128Kx8, 2.3V - 2.6V, serial flash memory:

http://semicon.sanyo.com/en/ds_e/ENA1140B.pdf

LE25FU206, Sanyo, 2Mbit, 256Kx8, 2.3V - 2.6V, serial flash memory:

http://semicon.sanyo.com/en/ds_e/ENA1191B.pdf

LE25FU406B, Sanyo, 4M-bit (512K+8), 2.3V - 2.6V, Serial Flash Memory:

http://semicon.sanyo.com/en/ds_e/ENA1066E.pdf

LE25FV055T, 512Kbit, 64Kx8, Sanyo, Serial flash memory, 8-pin:

http://www.datasheetarchive.com/indexdl ... 080030.pdf

LE25FW206, Sanyo, EEPROM:

LE25FW406ATT, Sanyo, 4M-bit, 512K × 8, Serial Flash Memory, Sector Type, 2.7V - 3.6V:

http://semicon.sanyo.com/en/search/prop ... 25FW406ATT

LE28F1101T-40, Sanyo, 1Mbit (64K + 16), 5V Flash EEPROM:

http://sluzhebka.com/DataSheet/le28f1101t.pdf

http://web.archive.org/web/201006131224 ... f1101t.pdf

M25P40VP, ST Microelectronics, 4 Mbit (512 K + 8) Serial Flash memory:

http://www.numonyx.com/Documents/Datasheets/M25P40.pdf

http://www.datasheetcatalog.org/datashe ... Xyuxsz.pdf

http://www.farnell.com/datasheets/40267.pdf

M25P20VP, ST Microelectronics, 2 Mbit (256 K + 8) Serial Flash memory, SPI:

http://www.datasheetarchive.com/pdf/get ... .pdf&scan=

http://www.datasheetcatalog.org/datashe ... Xyuxtq.pdf

M25P05VP, ST Microelectronics, 512 Kbit, Low Voltage, Serial Flash Memory

With 20 MHz SPI Bus Interface: http://www.datasheetcatalog.org/datashe ... s/7641.pdf

http://www.numonyx.com/Documents/Datasheets/M25P05A.PDF

M25P10V6, M25P10VP, ST Microelectronics, 1 Mbit (128 Kbit x 8) serial Flash memory:

http://www.numonyx.com/Documents/Datasheets/M25P10A.pdf

http://www.datasheetcatalog.org/datashe ... s/7022.pdf

http://www.datasheetcatalog.org/datashe ... Xytxrz.pdf

http://njnmnp.narod.ru/proj/video/M25P10.pdf

M25P05AV, ST Microelectronics, 512 Kbit, Serial Flash Memory:

http://www.datasheetarchive.com/pdf-dat ... 604196.pdf

M29F102BB, EEPROM, 1 Mbit (64Kb x16), 5V, ST Microelectronics:

http://www.datasheetcatalog.org/datashe ... Xruwqu.pdf

http://www.datasheetcatalog.org/datashe ... s/6387.pdf

M29W102BB, ST Microelectronics, 1 Mbit (64Kb x16, Boot Block), Low Voltage Flash Memory:

http://www.datasheetcatalog.org/datashe ... s/6499.pdf

MBM29F200TC-70PFTN, Fujitsu, 2Mbit (256K x 8 / 128K x 16), flash memory:

http://www.datasheetarchive.com/dl/Data ... 234356.pdf

MBM29LV004TC-90PTN, Fujitsu, 4M-bit, 3.0 V-only Flash memory, 512K x 8:

http://kr.ic-on-line.cn/IOL/datasheet/m ... _30454.pdf

http://www.datasheetcatalog.org/datashe ... Xvsuut.pdf

MX25L8005, Macronix, 8Mbit, 3.3V, serial flash memory, marking code MX258005:

http://www.macronix.com/QuickPlace/hq/P ... 05-2.3.pdf

NM93C46, National Semiconductor, 1024-Bit Serial EEPROM, MICROWIRE Bus:

http://www.dataman.com/Datasheets/National/NM93Cx6.pdf

S25FL040A, Spansion, 3V, 4Mbit, SPI, flash EEPROM:

http://www.mirrorbit.com/Support/Datash ... 0_B4_e.pdf

http://www.dataman.com/Datasheets/Spans ... FL040A.pdf

http://www.spansion.com/Support/Datashe ... 0_B4_e.pdf

S-93C76A, CMOS SERIAL E2PROM, 8K-bit, 512 x 16, Seiko Instruments Inc.:

http://datasheet.sii-ic.com/en/microwir ... C76A_E.pdf

http://www.datasheetarchive.com/pdf-dat ... -41509.pdf

S93C66B, (Seiko Instruments) 4K-bit, CMOS SERIAL E2PROM:

http://www.datasheetarchive.com/pdf-dat ... -41508.pdf

ST93C86WP, ST Microelectronics, serial EEPROM:

SST25VF512, 512 Kbit SPI Serial Flash:

http://www.sst-ic.com/PDF/25VF512.pdf

SST25LF020A, 2 Mbit SPI Serial Flash, Silicon Storage Technology, Inc:

http://www.semiconductorstore.com/pdf/n ... SAE_DS.pdf

SST25VF010A-33-4C-SAE, Silicon Storage Technology, Inc, 1 Mbit, 2.7 - 3.6V, SPI Serial Flash, 3.3V:

http://www.datasheetarchive.com/pdf/get ... .pdf&scan=

SST39LF100, Silicon Storage Technology, 1 Mbit (64K x16), flash memory:

http://www.datasheetcatalog.org/datashe ... Xuvzsr.pdf

http://www.datasheetarchive.com/dl/Data ... 619176.pdf

SST45LF010-10-4C-SA, Silicon Storage Technology, Inc, 1 Mbit Serial Flash, 3.3V:

http://www.datasheetarchive.com/pdf/get ... .pdf&scan=

W25X10, Winbond, 3.3V, 1M-bit serial flash memory, SPI:

http://www.winbond-usa.com/products/Nex ... 40_80f.pdf

http://www.bubik.cz/download/pdf/datash ... w25x80.pdf

W25X10A, W25X10AVNIG, Winbond, 3.3V, 1M-bit serial flash memory, SPI:

http://www.winbond.com.tw/NR/rdonlyres/ ... 25X80A.pdf

http://www.datasheetarchive.com/pdf/get ... pdf&scan=n

W25X20ALNIG, Winbond, 2M-bit, 2.3V - 3.6V serial flash memory with 4KB sectors and dual output SPI:

http://www.datasheetarchive.com/pdf/get ... .pdf&scan=

W25X20BLNIG, Winbond, 2.3V - 3.6V, 2 Mbit serial flash memory, 4KB sectors, Dual I/O SPI:

http://www.winbond.com/NR/.../W25X10BL_ ... 5X40BL.pdf

http://www.dz863.com/downloadpdf-cfkiju ... 0BLNIG.pdf

W25X40ALS15, Winbond, 4Mbit serial flash:

http://www.winbond-usa.com/products/Nex ... -40-80.pdf

W25X40AL09, Winbond, 4Mbit serial flash:

W25X40AL014, Winbond, 4Mbit serial flash:

W25X40LNEG, Winbond, 4Mbit, 2.3V - 3.6V serial flash memory with 4KB sectors and dual output SPI:

http://www.winbond-usa.com/products/Nex ... L_80Ld.pdf

W29F102Q, Winbond, flash memory, 1Mbit, 64K x 16, 5V:

http://www.datasheetarchive.com/pdf/get ... .pdf&scan=

W49F102Q-45, Winbond, 1 Mbit, 64K x 16, 5V, flash memory:

http://www.datasheetarchive.com/dl/Data ... 794806.pdf

W49L102Q, Winbond, flash memory, 1Mbit, 64K + 16, 3.3V:

http://www.datasheetarchive.com/dl/Data ... 794109.pdf

http://www.datasheetcatalog.org/datashe ... yzrsry.pdf

برد هارد دیسک های اکسترنال ( خارجی ) usb

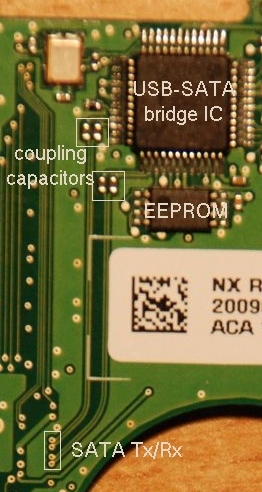

هاردهای اکسترنال معمولا دارای بورد و چیپ جداگانه هستند که مسئولیت رسیدگی به تبدیل رابط USB به SATA / PATA می پردازند.

با این حال، گاهی اوقات PCB آسیب می بیند.

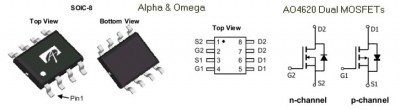

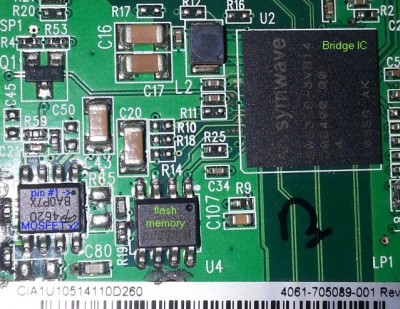

در بسیاری از موارد آسیب به یک سوییچ MOSFET دوگانه 8 پایه محدود می شود.

در این نوع برد ها یک آی سی 8 پایه اضافه وجود دارد.از جمله هارد های وسترن دیجیتال

عملکرد این تراشه این است که به تغییر +12 V و قدرت +5 V برای اتصال درایو SATA ، تحت کنترل پل IC. پین دروازه می پردازد پین کنترل و تخلیه و منبع پین ورودی سوئیچ ها و خروجی ها می باشد.

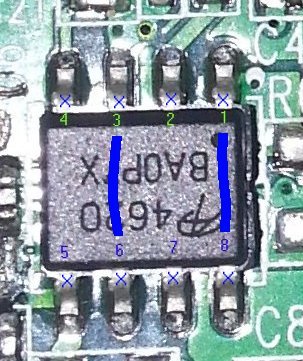

به جای جایگزین کردن IC ،می تواینم راه حل مناسب دیگری استفاده کنیم جامپر زدن بین پایه های مشخص شده در تصاویر با استفاده از دو رشته سیم . این سیم ها باید تخلیه و منبع سوزن از هر MOSFET پیوند داده شوند ، در نتیجه جامپر زدن بین هر دو سوئیچ به طوری که درایو همیشه روشن می باشد.

منبع:

The HDD Oracle. • View topic - Repairing Bridge PCBs in External HDDs

دیتاشیت دیود 12 ولت Datasheets for 12V TVS diodes:

دیتاشیت سایر قطعات برد هارد دیسک را از این ادرس می توانید پیدا کنید.

http://community.wd.com/t5/Desktop-Mobile-Drives/Datasheets-for-HDD-ICs/td-p/523950

سلام

بیشترین عیب متداول در برد هارد دیسک سوختن دیود های ورودی پاور هستند.

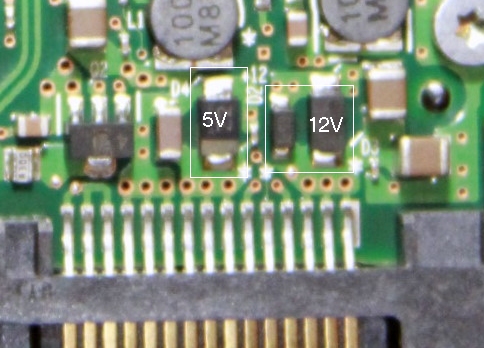

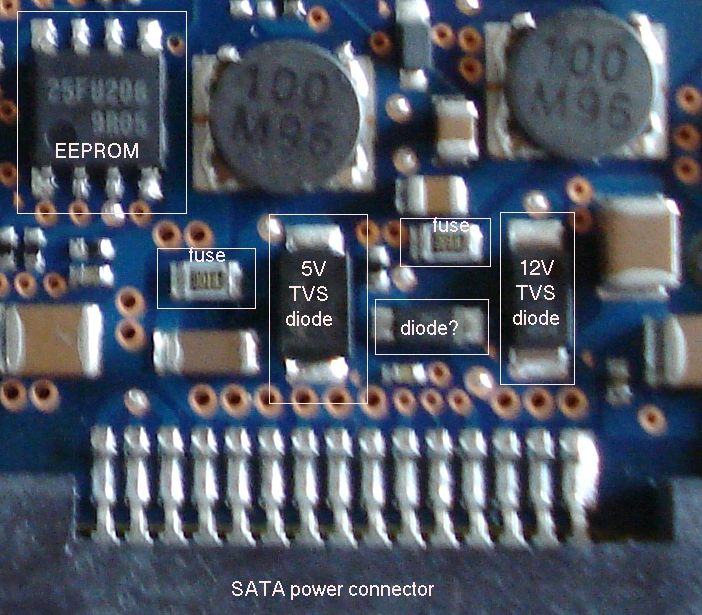

دو عدد دیود با ولتاژ های 12 ولت و 5 ولت TVS diode

جهت حفاظت از مدار برد هارد دیسک هستند.

در اصل چنانچه این دیود ها بسوزند باعث ریسیت شدن سیستم و یا خاموشی سیستم و یا باعث چشمک زدن سریع چراغ led هارد دیسک می شوند و به ما می گویند که این دیود ها مشکل دارند.

خراب شدن این دیود ها به دلیل ولتاژ های بیش از حد مورد نظر است که از طریق پاور ساپلای کامپیوتر در یک مدت زمان خاص ( < 8usec ) ثانیه رسیده باشد.

چنانچه ولتاژ بیش از حد مورد نظر باشد دیود اتصالی می کند و خود را فدای برد هارد دیسک می کند تا برد اسیب نبیند.

اگر این دیود را نداشته باشید می توانید آن را حذف کنید تا برد هارد دیسک دوباره به کار خود ادامه دهد.

ولی بدانید با حذف دیود سوخته شده و جایگزین نکردن دیود ی دیگر برای حفاظت از سیستم یعنی اطمینان به پاور ساپلای کامپیوتر و یعنی دیگر حفاظتی از چیپ های اصلی برد هارد دیسک مثل چیپ mcu نمی شود.

و این یعنی ریسک.

برخی از مارک های دیود های 12 ولت مدار هارد دیسک ها عبارتند از:

LE ، LEM ، LEK ، BUX-KVP ، 13L .

برخی از مارک های دیود های 5 ولت مدار هارد دیسک ها عبارتند از:

QE ، QA ، AE ، 5L

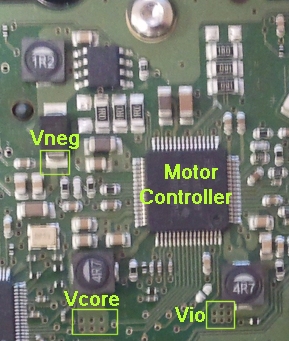

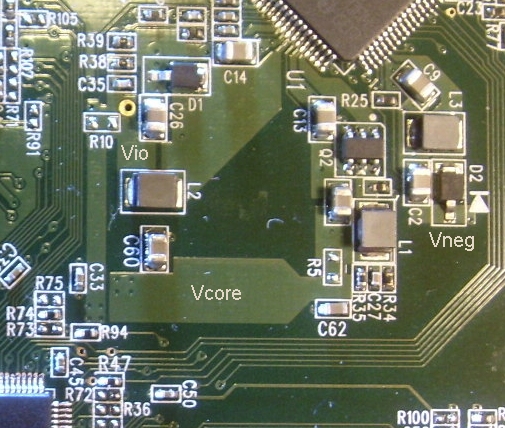

توجه کنید که همیشه نمی توان دیود ها را حذف کرد زیرا دیود شاتکی در مدار switchmode مبدل های DC- DC است. که جهت راه منفی برای پیش تقویت کننده ، و منبع ولتاژ هسته برای MCU استفاده می شود.حذف این دیود احتمالا در شکست عملیات MOSFETمنجر خواهد شد ، که ممکن است به نوبه خود منجر به صدمه به MCU و یا پیش تقویت کننده شود.

این دیود معمولا با فیوز و سلف ها به صورت سری در مدار است.

علایم خرابی دیود:

در هنگام روشن کردن سیستم برای یک لحظه فن سی پی یو به حرکت در میاد و سیستم خاموش می شود.

وقتی سیستم روش می شود چراغ ال ای دی هارد دیسک به صورت متناوب چشمک می زند.

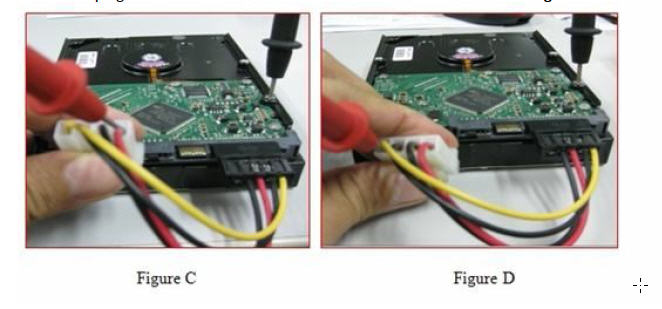

در مدل های سیگیت برای تست آن: 2 یا 4 آمپر نشان می دهد که دیود باز است و سوخته است.

در مدل های وسترن دیجیتال: مقاومت 0 اهم و یا زدن بوق بازر مولتی متر نشان دهنده سوخته بودن دیود است.

در این تست باید جای پروب های مولتی متر را در هر دو سمت چک کنید. اگر عدد یک سمت با سمت دیگر تفاوت داشت یعنی یک دستگاه فعال مانند یک دیود یا ترانزیستور در مدار وجود دارد.

راه دیگر تست آن است که یک ولتاژ مثلا 2 ولت dc را به یک سمت دیود بدهید و ببینید از سمت دیگر 2 ولت را دارید یا نه اگر داشتید دیود سوخته است.

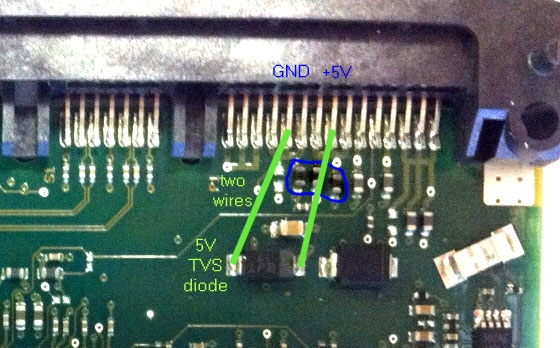

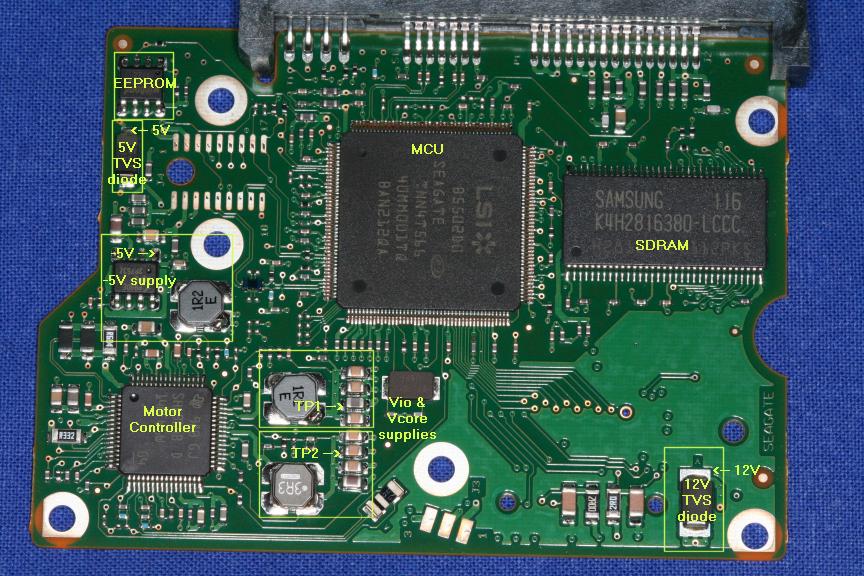

همان گونه که قبلا گفتم اگر دیود اتصالی کنه مسیرش زمینGND می شود در شکل زیر کاملا مسیرش مشخص شده است.

منبع:

http://malthus.zapto.org/viewtopic.php?f=100&t=86

سلام فایلی که در انجمن ضمیمه نشده است را از سایت اصلی آن دانلود کنید مشکل نداره.

در صورتی که مشکل داشت احتمالا ایراد از نرم افزار خودتونه؟

• FUBCP-JM2033Xb2007.zip

• SMART_Vision.EXE

• PC3000DiskAnalyzer.exe

• HDDREG.iso

• har103.zip

• har105.zip

• HDDL20.rar

• HDDL31.ZIP

• PC3000v14.rar

• utility.hddlab.zip

• wdidle3.exe

• HDAT2ALL.IMG

• univer_open.rar

• SpinRite_v.6.0.rar

• HDDLLF.4.25.exe

• STR-3000-UDMA-DEMO.rar

• DRevitalize 2.42 Patched DEMO wait time.7z

• SamsungHDD.rar

• BadLBA.com

• Samsung-Utility-1.0.0-SHT-USST0-Install.exe

• HDTach-3-0-4-0.rar

• WinDFT.rar

• SeDiv.zip

• HDDamus.rar

• HDDamus_2.5.exe

• FeatureTool_217b2_HGST.zip

• FTool217b1.zip

• SHDIAG.exe

• SHDIAG_Bootable_1.44M.img

• SHDIAG.rar

• CrystalDiskInfo5_6_2.zip

• smart_mon_tools.txt

• DiskCheckup.rar

• gsmartcontrol.rar

• gsmartcontrol-0.8.7-win32.zip

• ESWin.exe

• formunit-IBM-Hitachi.exe

• hutil210.rar

• Samssung-HDD-Old.rar


نرم افزار تخصصی برای بر طرف کردن بد سکتور هارد دیسک به صورت صدرصد تضمینی (روسی)

Dalas2.0.0.10.rar

File: Dalas2.0.0.10.rar

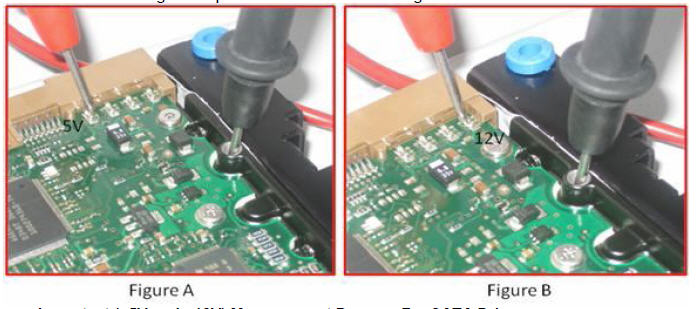

عکس هایی دیگر از ولتاژالمان ها
