مطالب آموزشی در مورد میکروکنترلر های PIC
m_eijie پاسخی ارسال کرد برای یک موضوع در میکرو کنترلر های PIC
سلام . در این تاپیک تمام مطالب آموزشی (فارسی و انگلیسی) در مورد میکروکنترلر های pic قرار خواهد گرفت .:32:مممم -
حل مشکل راه اندازی میکرو کنترلر PIC 16F877 در عمل
MiAnAbY پاسخی ارسال کرد برای یک موضوع در میکرو کنترلر های PIC
سلام دوستان بنده خودم سر یه پروژه مجبور شدم از این میکرو استفاده کنم ولی به مشکل بسیار بزرگی برخورد کردم بزرگترین مشکل این بود که پروژه در پروتئوس بخوبی جواب میداد ولی در عمل راه اندازی نمیشد و خیلی وقتم رو گرفت تا فهمیدم مشکل از چیه برای رفع این مشکل به نکات زیر توجه کنید : حتما از خازن 22 پیکوفوراد برای کریستال استفاده کنید پایه ریست یا همون پایه شماره 1 رو با یک مقاومت 1 کیلو به VCC وصل کنید در قسمت فیوز بیت اگه از کریستال کمتر از 8 مگ استفاده میکنید روی XT قرار دهید و اگه بیشتر هست روی HS قرار دهید که مشکل من این بود کریستال 20 مگ گذاشته بودم ولی در قسمت فیوز بیت ها روی xt قرار داده بودم امید وارم با این گفته ها مشکل دوستان حل بشه -

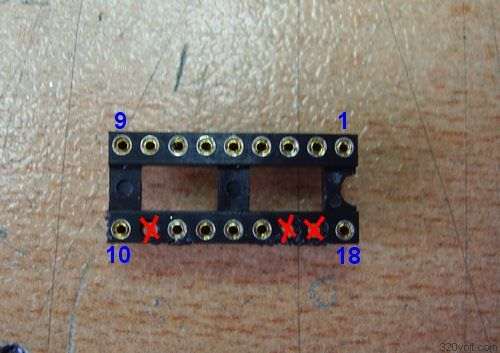

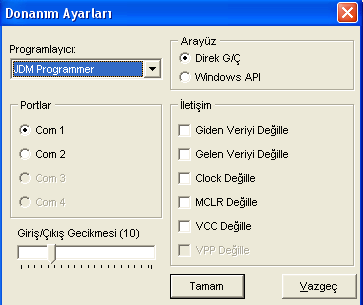

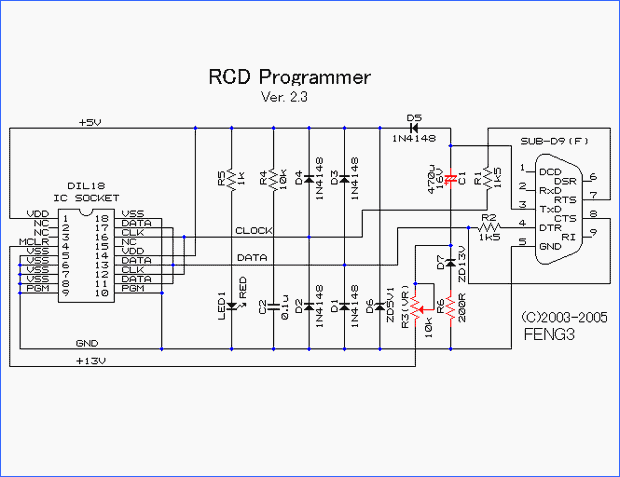

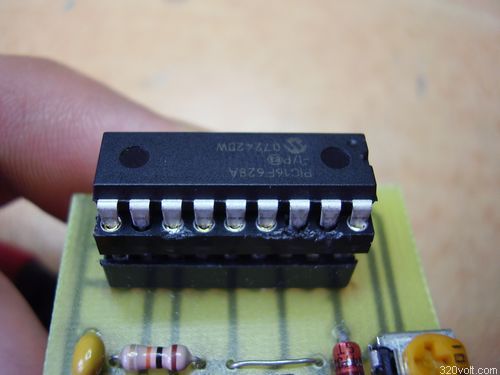

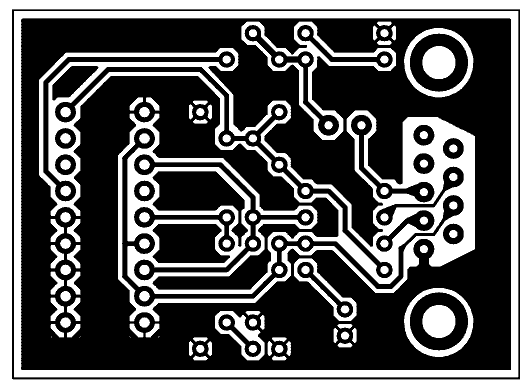

پروگرامر برای میکرو های PIC http://tamirkaran.ir/forum/attachment.php?attachmentid=1930&stc=1&d=1284476726 http://tamirkaran.ir/forum/attachment.php?attachmentid=1928&stc=1&d=1284476695 http://tamirkaran.ir/forum/attachment.php?attachmentid=1929&stc=1&d=1284476710 http://tamirkaran.ir/forum/attachment.php?attachmentid=1931&stc=1&d=1284476746 http://tamirkaran.ir/forum/attachment.php?attachmentid=1933&stc=1&d=1284476793 لیست آی سی های ساپورت شده توسط پروگرامر :
-
نمونه هایی از مدارات ساخته شده ال ای دی
R.S.Q پاسخی ارسال کرد برای یک موضوع در مدارات انیمیشن بدون میکروکنترلر
سلام خدمت همه دوستان یک نمونه مدار فلاشر ساخته شده(دارای ولوم) برای ال ای دی رو براتون قرار میدم امیدوارم خوشتون بیاد و از دوستان متخصص میخوام شماتیک و pcb طراحی کنند که بشه ازش برای تابلو LED استفاده کرد و در انجمن قرار بدن ممنونم . -
مشکل در پروگرم کردن ای سی pic
noor-ravan پاسخی ارسال کرد برای یک موضوع در سوالات و مشکلات مربوط به برنامه نویسی فلاشر
با سلام خدمت همکاران محترم من توپوگرم کردن مشکل دارم. یه پروگرم مدل npp106 شرکت نو آوران خریدم واسه پروگرم کردن ای سی پیک اما الان مشکل دارم .نمیدونم چطوری بعد از پروگرم فایل اصلی هگز رو ای سی فیوز بیتو پروگرم کنم اگه کلا یه آموزش پروگرم کردن واسم بزارید ممنون میشم.از هر کیم از کسایی که الکترو نیک کار میکردن میپرسیدم میگفتن نمیدونیم و میگفتن باید بدونی فیوزبیتش چیه تابتونی انجامش بدی ولی هر چی تو انجمن گشتم مطلبی در این رابطه پیدا نکردم . -
این مدار از شماتیک و عملکردی بسیار ساده برخوردار است . نحوه عملکرد مدار به این صورت است که در ته مخزن یک پراب ( اتصال ) 12 ولتی قرار می دهیم و پراب های مدار را به ترتیب با فاصله های یکسان در ارتفاع مخزن ثابت می کنیم. با کم شدن سطح اب وقتی به آخرین پراب رسید مدار اطلاع میدهد و رله را روشن می کند و با روشن شدن رله موتور پمپاژ آب به داخل مخزن انجام می شود . و با بالا آمدن آب وقتی به آخرین پراب رسید رله را قطع می کند. دیود های نوری نیز نمایش و زیبائی خاصی به مدار می دهد و کنترل وضعیت را نیز راحت تر می کنند. شماتیک ، طراحی فیبر ، برنامه زبان بیسیک ، پروژه موجود است . تمام مشخصات را دانلود کرده و استفاده کنید . pic16f877-water-control-board.rar
-
کامپایلر Pic Basic pro برای برنامه نویسی میکروکنترلر های PIC
MiAnAbY پاسخی ارسال کرد برای یک موضوع در میکرو کنترلر های PIC
کامپایلر PicBasic برای برنامه نویسی میکروکنترلر های PIC http://www.rentron.com/Micro-Bot/images/MCS3.GIF Micro Code Studio.zip -
چگونه با میکروکنترلر های pic موجpwm ایجاد کنیم
m_eijie پاسخی ارسال کرد برای یک موضوع در میکرو کنترلر های PIC
pwm.rar - 4shared.com - online file sharing and storage - download
