در حال نمایش نتایج برای برچسب های 'پاور'.
26 نتیجه پیدا شد
-
درخواست {سرویس منوال و نقشه مدارات }لپ تاپ های مختلف فقط دراین تاپیک
MiAnAbY پاسخی ارسال کرد برای یک موضوع در بخش نقشه مدارات لپ تاپ های مختلف
درخواست { سرویس منوال و نقشه مدارات } لپتاپ = LAPTAP سایر برند ها فقط در این تایپیک ir@n2iranir@n2 -
درخواست نقشه(سرویس منوال) پاورساپلای PC فقط دراین تاپیک
Reza-sony پاسخی ارسال کرد برای یک موضوع در نقشه های انواع پاور ساپلای PC
درود . من به دنبال نقشه پاور green gp1030B هستم. کسی میدونه از کجا میشه گیر آورد ؟ -
انتخاب پاور مناسب جهت ساخت تابلو های ثابت LED
MiAnAbY پاسخی ارسال کرد برای یک موضوع در بخش آموزش های طراحی تابلو های ثابت LED
سلام خدمت همه دوستان عزیز خیلی از دوستان فکر میکنم مشکل در انتخاب پاور جهت روشن کردن تابلو های ثابت رو داشته باشندبهترین پاور بنظر بنده پاور ساپلای کامپیوتر است البته بخاطر جسه بزرگی که داره معمولا در ساخت تابلو ثابت مناسب نیست بهتره برای ساخت تابلو های ثابت از آداپتور های سوییچینگ 12 ولت 2 آمپری استفاده کنید بنده تا 1600 تا LED رو بدون افت نور با این پاور های سوییچینگ روشن کردم یکی از بهترین مزیت های این پاور جسه کوچیک اون و همچنین قیمت مناسب آن است نمونه ای از پاور های معرفی شده http://www.07137.com/images/goods/20110530/wmN9NH1306753264.jpg -
راهنمای تعمیر پاور به زبان انگلیسی
mutinous پاسخی ارسال کرد برای یک موضوع در آموزش تشریح مدار پاور ساپلای PC
راهنمای تعمیر پاور به زبان انگلیسیPPS Repair.rar -
نرم افزاری جهت طراحی پاور های سوئیچینگ در محدوده فرکانسی مختلف
MiAnAbY پاسخی ارسال کرد برای یک موضوع در نرم افزار های آنالیز الکترونیک
نرم افزاری قدرتمند جهت طراحی پاور های سوئیچینگ در محدوده فرکانسی مختلف با قابلیت طراحی PCB و شماتیک http://tamirkaran.ir/forum/attachment.php?attachmentid=3313&stc=1&d=1291375430 از اینجا دانلود کنید
-
تعمیر پاور
allahdaad پاسخی ارسال کرد برای یک موضوع در مباحث عمومی،اشترکات،آموزش های علمی عملی درپرینترها
با سلام دوست عزیز پاور سوخته برای تعمیر پیشتون میاد اولین کاری که میکنید از سوکت ورودی برق با مولتی متر تست دیود بگیرید اگه راه داد مشکل میتونه از خازن و یا وریستور باشه اما اگه راه نداد فیوز پرونده و متعاقب اون حتما ترانزیستورهاش هم سوخته و شارطی کرده در در ضمن برایاطمینان از سلامت پاور حتما از تستر پاور استفاده کنید موفق باشید -
با سلام یک فایل ورد برای تست و تعمیر پاورتست و تعمير پاور.rar
-

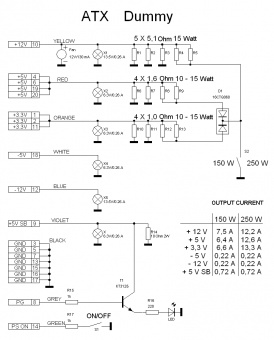

با سلام مدارتستر ( پاور ساپلای ) کامپیوتر
-
مشکلات شما در تعمیرات پاور
mhcenter پاسخی ارسال کرد برای یک موضوع در سوالات و مشکلات در تعمیر انواع پاور ساپلای PC
سلام خدمت همه دوستان مشکلات خود را در زمینه تعمیرات پاور کامپیوتر در این تاپیک مطرح کنید. -
بالابودن آمپر پاور ساپلای ؟
bartar پاسخی ارسال کرد برای یک موضوع در سوالات و مشکلات مربوط به ساخت تابلو LED
سلام. یک تابلو ثابت ساختم که حدود 8 آمپر جریان نیاز داره . یک پاور 22 آمپر دارم که میخام اونو بهش وصل کنم . میخاستم بدونم مشکلی نداره؟؟ -
مشکل عجیب روشن شدن مادربرد با وصل پاور
mobile-gsm پاسخی ارسال کرد برای یک موضوع در سوالات و مشکلات همکاران درتعمیرات مادربردهای ایسوس
با سلام دوستام من یه مین ایسوس p5nd2-sliدارم که .قتی برق پاور بعش وصل میشه مستقیما روشن میشه و ای سی iteخیلی خیلی داغ میشه دوستان لطفا راهنمایی کنند -
تجربیات : مانيتور LG Flatron F700B كه چراغ پاور سبز چشمك ميزد
mafarid پاسخی ارسال کرد برای یک موضوع در تجربیات همکاران
با سلام مشكل اينجانب در مانيتور LG Flatron F700B كه چراغ پاور سبز چشمك ميزد و تصوير نداشت با تعويض ترانزيستور به شماره 2Sa1273 كه روي برد به شماره Q952 علامت گذاري شده و تعويض خازن 1000 ميكرو فارادي مجاور خيلي قشنگ حل شد ممنون از همه اساتيد -
با سلام من یه لب تاب n5010رو باز کردم که مشکلش اینه که وقتی اداپتور رو به جک پاور وصل می کنی led پاور روشن میشه و وقتی که دکمه پاور رو میزنی یکلحظه ال ای دی پاور یه چشمکی می زنه و سیستم پاور نمیشه ولتاژهی 5ولت و3.3روی برد هست ای سی بایوس را هم پروگرام کردم درست نشد لطفا مرا راهنمایی کنید باتشکر
-
مدارات مربوط به پاور و منبع تغذیه
mehran.dehbozorgi پاسخی ارسال کرد برای یک موضوع در مدارات الکترونیک
DTK PTP-2038
-
تجربیات Lcd ایکس ویژن مدل lc.32im41 x.vision چراغ پاور چشمک میزد
شعبانیان پاسخی ارسال کرد برای یک موضوع در تجربیات همکاران در تعمیر LCD ایکس ویژن
Lcd ایکس ویژن مدل lc.32im41 x.vision چراغ پاور چشمک میزد روی برد تغذیه برای راه انداز سیستم یه 5 ولت ویا 3.3برای راه انداختن پاور است. البته اربابان خوب میدانند که برای آزمایش پاور جدا از برد های دیگر به دو روش میشود عمل کرد 1 -اگر خروجی در بعضی از lcd ها فقط 5 ولت بود انرا با یه مقاومت 1کیلو به ورودی پاور اتصال میدهیم و اگر تغذیه سالم باشد باید تمام ولتاژ های خروجی درست باشد و با یه لامپ 12 و 24 ولت میتوان خروجی را با زیر بار قراردادن نتیجه را گرفت ولی اگر ولت بود ولی لامپ ها روشن نشد با تعویض خازن ها خروجی تغذیه را درست کرد 2--روی بعضی از پاور ها هم ولتاژ 5 ولت است هم 3.3ولت که برای چک تغذیه باید با یه مقاومت 10 اهم خروجی 3.3 را با شاسی برقرار کرد و چنانچه تغذیه سالم نباشد مثل مطالب بالا عیب یابی را انجام داد البته شاید اربابان با روشهای دیگر عیب را مشخص میکنند و زودتر به نتیجه میرسند (چه کنیم ما قدیمی هستیم) برای x.vision هم از روش دوم استفاده شد که 3.3 ولت به 2.5 کاهش پیدا کرده بود و چراغ پاور چشمک میزد وبا تعویض خازن های مربوطه مسیر 3.3 ولت عیب برطرف شد از اینکه سرتان را درد آوردم پوزش میخواهم:36::36::36:
-
نقشه پاور ساپلای پلی استیشن 2 مدل Power Supply SCPH-50008
MiAnAbY پاسخی ارسال کرد برای یک موضوع در نقشه مدارات انواع پلی استیشن 2
نقشه پاور ساپلای پلی استیشن 2 مدل Power Supply SCPH-50008 Power Supply PLAYSTATION (SCPH-50008).zip -
روشهای اصولی تست ابتدایی یک پاور ساپلای و نحوه کار با تستر آن
mhcenter پاسخی ارسال کرد برای یک موضوع در آموزش تشریح مدار پاور ساپلای PC
روشهای اصولی تست ابتدایی یک پاور سوپلای (Power Supply) بحث در زمینه تست حرفه ای یک پاور (Power Supply) به صورت اصولی نیازمند تجهیزات خاصی می باشد .که در آینده در مورد آن بحث خواهیم نمود . اما اگر قصد تست معمول و پیش پا افتاده از یک پاور رادارید ، مواردزیر را در نظر داشته باشید: 1- اتصال کوتاه کابل سبز رنگ PS/ON ( این رنگ - سبز - فقط برروی کانکتور 24 پین پاور معروف به Main Connector مشاهده می شود ) با هر یک از خروجی های مشکی رنگ پاور . در این مورد توجه داشته باشید که پاورهای جدید با ویرایش 01/2 به بالا در زمینه PS/ON خود بسیار حساسند . چرا که سیگنال ارسال شده توسط Main متناسب با استانداردTTL و طراحی عمومی در این گونه پاورها می باشد . پس تکرار این روش به کرات و اتصال طولانی مدت دو کابل ، موجب آسیب دیدگی بخش PS/ON پاور شما می گردد .( جزییات کاملتر را در آینده بازگو خواهم کرد ). 2- حتما در نظر داشته باشید جهت دستیابی به ولتاژ مورد نظر در خروجی یک پاور ساپلای سوییچینگ ، حتما نیاز به تعریف حداقل بار Low Load برای خروجی های اصلی پاور خود دارید . همانطور که مستحضرید کلیه خروجی ها در مدار PWM تحت کنترل و نیازمند بالانس می باشند و شما مجبور به رعایت این اصل مهم می باشید . به طور معمول می توان اشاره داشت که برای خروجی 12+ پاور حداقل نیاز به اعمال بار 1 تا 2 آمپر و برای خروجی 5+ پاور نیاز به اعمال بار حداقل 3 تا 5 آمپر را دارید . همانطور که قبلا اشاره شد خروجی 3/3+ و 5+ پاور از یک منشاء واحد می باشند و نیاز به اعمال بار در این تست ابتدایی بر روی شاخه 3/3+ نمی باشد. در مورد شاخه های ولتاژ منفی نیز همینطور می باشد . در مورد شاخه مجزای 5+ استندبای هم نیاز به اعمال بار نمی باشد . چرا که این شاخه تنها شاخه مجزا و اصلی پاور می باشد که نیاز به اعمال بار Low Load ندارد و رقم اعمال بار حداقل آن بسیار ناچیز و در حد صفر می باشد. 3- جهت دریافت ولتاژ هر شاخه می توانید از ولت مترهای معمولی استفاده نمایید . بدین صورت که اول حداقل بارها را اعمال نمایید . سپس پروب مشکی رنگ ولت متر را داخل یکی از کانکتورهای خروجی مشکی پاور قرار دهید ( این پروب مشکی را تا تست آخرین ولتاژ دست نزنید ، چرا که تمام کابلهای مشکی خروجی ، گراند پاور و از یک نقطه – به طور معمول – منشعب می باشند ) . در مرحله بعد PS/ON را فعال نمایید و بلا فاصله پروب قرمز رنگ ولت متر را بر روی همه خروجی ها و بنا به رنگ آنها قرار دهید . توجه داشته باشید که رنگ زرد معرف خروجی 12+ رنگ قرمز خروجی 5+ رنگ نارنجی خروجی 3/3+ رنگ سفید خروجی 5- رنگ آبی خروجی 12- رنگ بنفش خروجی 5+ استندبای می باشند . ( حتما خروجی 5+ ولت استند بای چک شود چرا که اغلب مشاهده می شود این خروجی مهم ، جهت تست از قلم می افتد ). نکته انحرافی : خروجی سفید رنگ پاورها ( 5- ولت ) مربوط به تغذیه کارتهای آیزا و مادربردهای قدیمی می باشد . مطابق استاندارد جدید ATX تولیدکنندگان پاور می توانند این خروجی را از محصول خود حذف نمایند. در نظر داشته باشید اگر برای مادربرد قدیمی خود پاور تهیه می کنید ، حتما از وجود این خروجی (5- ولت که سفیدرنگ می باشد) بر روی آن مطمئن شوید . 4- بحث مهم در این روش چگونگی تشخیص ولتاژ مناسب می باشد . به عبارت دیگر برای هر ولتاژ مثبت در خروجی پاور، دامنه کاری مشخص 5-/+ در صد و برای ولتاژ منفی دامنه کاری 10-/+ درصد در نظر گرفته شده است . طبیعی است که هرچه ولتاژ به دست آمده به ولتاژ حقیقی نزدیک تر باشد ، پاور شما صحیح تر عمل می نماید . به دامنه های کاری خروجی های پاور مطابق استاندارد ذیل توجه داشته باشید: ---------- (زرد)12+ ولت خروجی پاور در محدوده 60/12+ و 40/11+ مجاز می باشد. ---------- (قرمز)5+ ولت خروجی پاور در محدوده 25/5+ و 75/4+ مجاز می باشد. ---------- (نارنجی)3/3+ ولت خروجی پاور در محدوده 46/3+ و 14/3+ مجاز می باشد. ---------- 5(بنفش)+ ولت استند بای خروجی پاور در محدوده 25/5+ و 75/4+ مجاز می باشد. ---------- (آبی) 12- ولت خروجی پاور در محدوده 80/10- و 20/13- مجاز می باشد. ---------- (سفید)5- ولت خروجی پاور در محدوده 50/4- و 50/5- مجاز می باشد. توجه داشته باشید که پروتکشن OVP تعبیه شده در پاورهای استاندارد ، به طور اتوماتیک ولتاژ خارج از محدوده پاور را قطع می نماید و پاور را خاموش می کند . این نکته توجه شما را به اهمیت وجود پروتکشن های خروجی و ورودی پاور استاندارد جلب می نماید . که لازم است به صورت مفصل تری در مورد آنها صحبت کنیم . 5- توجه کافی به کارکردفن پاور خود داشته باشید . هرگونه کند چرخیدن فن و صدای اضافی فن پاور می تواند در دراز مدت بر کارکرد پاور شما تاثیرات منفی بگذارد. 6- در بسیاری موارد می توانید از پشت شیارهای پاور ، خازنهای الکترولیت خروجی را ملاحظه فرمایید. چرا که در صورت نشتی آنها ( بادکردن ) ، معمولا شما از این طریق تست متوجه اشکال نخواهید شد . پس به آن توجه کافی داشته باشید. 7- به تغییر رنگ کانکتورهای خروجی پاور توجه کافی داشته باشید . در بسیاری موارد مشاهده شده است که با جریان کشیدن زیاد از یک خروجی خاص رنگ کانکتور تغییر و متمایل به قهوه ای می گردد . این موضوع هشداری در جهت چک نمودن سخت افزار و پاور شما توسط تجهیزات مختص خود می باشد . در عکس زیر نمونه ای از یک تستر معمولی پاور را ملاحظه می فرمایید که خود آنرا طراحی و تولید نموده ایم . این اصل مهم را فراموش ننمایید که حتی در صورت جواب مثبت پاور از مراحل تست معمولی ، احتمال وجود خطا در پاور شما تا 50 درصد ناقص می باشد . به عبارت دیگر تایمینگها ، فرکانسها ، پروتکشن ها و.... از قلم افتاده اند ، که در صورت وجود مشکل در هرکدام، به تنهایی دردسرهای زیادی را برای شما ایجاد خواهد نمود . -
رعایت نکات ایمنی در تعمیر پاور کامپیوتر
khayam پاسخی ارسال کرد برای یک موضوع در آموزش تشریح مدار پاور ساپلای PC
سلام ببخشید میدانم جای بحث پاور در این قسمت نیست اما چون تاپیکی به عنوان مشکلات پاور و نحوه تعمیر آنرا پیدا نکردم سوالم را اینجا مطرح کردم از مدیران محترم تقاضا دارم که اگر اینچنین تاپیکی ایجاد کردند این سوال را هم به آنجا انتقال دهند.با این پیش زمینه اگر دوستان عزیز میتوانند کمکم کنند متشکرم. بنده در تعمیر پاور تازه کارم و هر موقع که خودم پاوری را دستکاری یا تعمیر میکنم و خازن یا آی سی های سوخته و خراب را با نو عوض میکنم آنرا روی کامپیوتر قرار داده و به برق شهر وصل میکنم اما در لحظه زدن دکمه روشن/خاموش پاور و روشن کردن کامپیوتر دچار ترس و دلهره میشوم که دچار برق گرفتگی یا انفجار قطعات داخلی پاور نشوم چون از صحت عملکرد قطعات تعویضی و نوع تعمیر انجام شده مطمئن نیستم،و همچنین میترسم که به بدنه پاوری که به برق شهر وصل شده دست بزنم و میترسم دچار برق گرفتگی شوم حالا از دوستانی که تجربه تعمیر قطعات الکتریکی و الکترونیکی دارند خواهش میکنم که بطور کامل برایم توضیح دهند که آیا این اتفاقات ممکن است رخ بدهد؟ و برای جلوگیری از این موارد چه باید بکنم؟ و کلا چکار باید بکنم که با اطمینان بیشتری این کار را انجام دهم؟منتظر نظرات ارزشمند و راهنمایی استادان عزیز هستم و اگر سوالاتم مبتدیانه است مرا ببخشید متشکرم. -
تجربیات : اسنوا شاسیst002 پاور استارت نمیکرد و در استند بای میباشد
mehdi soft پاسخی ارسال کرد برای یک موضوع در تجربیات تعمیرکاران در تعمیر تلویوزیون های اسنوا
یک درخواست ازمدیریت کل سایت یک نمونه اسنواامروز تعمییرکردم اینجا قرارمیدم. درتلویزیو ن snowaمدلm2180ts شماره شاسیst002 اگر 285ولت بود.در تغذیه و3عدد ترانزیستورودیود زنر سالم بودو تغذیه سوئچ نشد-خازنc603 -680/1.6kvخراب است تعویض شود.یکسره میشود. -
تجربیات : شاسی KS9B خاموش و صدای تیک تیک از قسمت پاور می آمد
MiAnAbY پاسخی ارسال کرد برای یک موضوع در تجربیات تعمیرکاران در تعمیر تلویوزیون های سامسونگ
تلویزیون سامسونگ مدل : 53990TS - PLANO با شاسی KS9B ایراد : خاموش و صدای تیک تیک از قسمت پاور می آمد رفع عیب : با ولتاژ گیری ولتاژ های تغذیه متوجه نوسان در ولتاژ های پاور شدم که با تعویض اپتوکوپلر در پاور مشکل برطرف شد و تلویزیون روشن شد -

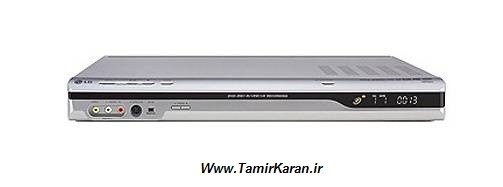

سرویس منوال dvd ال جی مدل : LG DR575, DR576, DR588X
MiAnAbY پاسخی ارسال کرد برای یک موضوع در سرویس منوال(درخواست ها،ارسال ها)
نقشه dvd ال جی مدل : LG DR575, DR576, DR588X http://tamirkaran.ir/forum/attachments/%D9%86%D9%82%D8%B4%D9%87-%D9%85%D8%AF%D8%A7%D8%B1%D8%A7%D8%AA-%D8%A7%D9%86%D9%88%D8%A7%D8%B9-dvd/843d1282589431-%D8%A7%D9%86%D9%88%D8%A7%D8%B9-%D9%86%D9%82%D8%B4%D9%87-%D8%AF%DB%8C-%D9%88%DB%8C-%D8%AF%DB%8C-%D9%87%D8%A7%DB%8C-%D8%A7%D9%84%D8%AC%DB%8C-%D9%81%D9%82%D8%B7-%D8%AF%D8%B1-%D8%A7%DB%8C%D9%86-%D8%AA%D8%A7%D9%BE%DB%8C%DA%A9-06572-jpg 3901_DR575_576_588X.zip
-
سرویس منوال dvd ال جی مدل : LG DR575, DR576, DR588X
MiAnAbY پاسخی ارسال کرد برای یک موضوع در سرویس منوال(درخواست ها،ارسال ها)
نقشه dvd ال جی مدل : LG DR575, DR576, DR588X http://tamirkaran.ir/forum/attachments/%D9%86%D9%82%D8%B4%D9%87-%D9%85%D8%AF%D8%A7%D8%B1%D8%A7%D8%AA-%D8%A7%D9%86%D9%88%D8%A7%D8%B9-dvd/843d1282589431-%D8%A7%D9%86%D9%88%D8%A7%D8%B9-%D9%86%D9%82%D8%B4%D9%87-%D8%AF%DB%8C-%D9%88%DB%8C-%D8%AF%DB%8C-%D9%87%D8%A7%DB%8C-%D8%A7%D9%84%D8%AC%DB%8C-%D9%81%D9%82%D8%B7-%D8%AF%D8%B1-%D8%A7%DB%8C%D9%86-%D8%AA%D8%A7%D9%BE%DB%8C%DA%A9-06572-jpg 3901_DR575_576_588X.zip
-
سرویس منوال نقشه پاور dvd ال جی مدل : DVD LG VCP-4310
MiAnAbY پاسخی ارسال کرد برای یک موضوع در سرویس منوال(درخواست ها،ارسال ها)
نقشه پاور dvd ال جی مدل : DVD LG VCP-4310 DVD LG VCP-4310 (Fonte de alimenta+º+úo).zip -
سرویس منوال dvd ال جی مدل : dvd lg dz9311cnd
MiAnAbY پاسخی ارسال کرد برای یک موضوع در سرویس منوال(درخواست ها،ارسال ها)
نقشه dvd ال جی مدل : dvd lg dz9311cndDVD LG DZ9311CND[1].zip -
نقشه dvd ال جی مدل : dvd lg dz9311cndDVD LG DZ9311CND[1].zip
