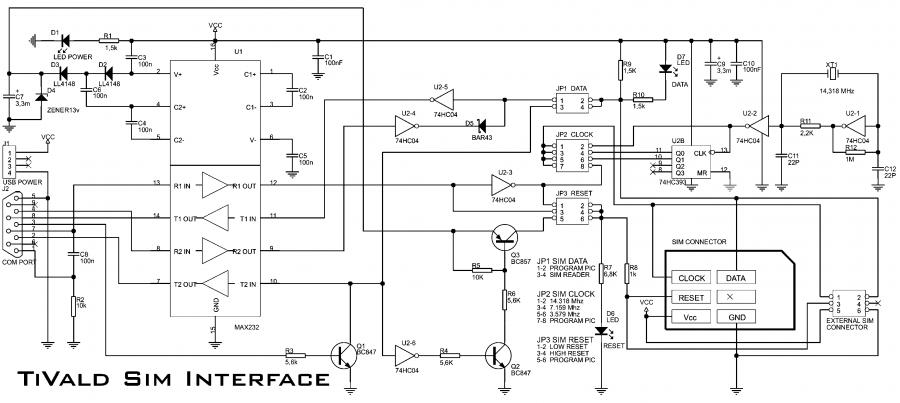

  1. سلام اینم یک مدار خوب برای بازیابی شماره های تلفن و اطلاعات پاک شده روی سیم کارت ها .مدار روی لینک زیر... http://tamirkaran.ir/forum/attachment.php?attachmentid=3575&stc=1&d=1293724996
  2. کاتالوگ مشابهات ترانزیستور ها http://tamirkaran.ir/forum/attachment.php?attachmentid=2004&stc=1&d=1285146659 transistor-katalogu.pdf
  3. با سلام در خیلی از مواقع نبود اُسکوپ باعث میشه تا بعداز مدت زمان طولانی بتونیم یک ایراد رو برطرف کنیم اینجا یک روش جهت تست اسیلاتور افقی رو قرار میدیم بدون نیاز به اسکوپ فقط توسط یک LED خوب برای این کار ترانزیستور افقی را کلا از مدار خارج کنید بعد یک ال ای دی بروی بیس - امیتر ترانزیستور قرار بدید توجه داشته باشید که مثبت و منفی LED رو حتما چک کنید حالا با روشن کردن تلویزیون اگر اسیلاتور افقی راه اندازی شود LED روشن میشود که این امر باعث راه اندازی بخش افقی و های ولتاژ میشود ولی اگر خاموش باشد باید مسیر چک داریور - ترانزیستور و مسیر کامل رو بررسی کنید اینم یک فیلم از نحوه روشن شدن LED بروی تلویزیون LG [PLAYER]8375[/PLAYER] Untitled.flv
  4. با سلام خدمت همکاران ارجمند همانطور که میدانید یکی از شایع ترین عیب ها خرابی موتور اسپیندر یا همان موتوری که سی دی را میچرخواندمیباشدولی برای تشخیص این مطلب شما میتوانید سیمهای موتور راازجای خود جداکرده انگاه به کمک یک تغذیه5ولت وقسمت امپرمتر یک اهمترمقدار جریان مصرفی موتور که مقدار ان20تا25میلی امپربرای یک موتور سالم میباشد اندازه گیری کنید در غیر اینصورت موتور خراب بوده وباید تعویض شود :6:
  5. سلام خدمت همه دوستان همانطور که میدونید در برنامه کورل نمیشه با هیچ برنامه ای بصورت مستقیم نستعلیق تایپ کرد حتی با ارائه فونت های یونیکد مثل (IranNastaligh) بازم این مشکل برطرف نشد در اینجا ما توسط یک روش ساده و بدون هیچ نرم افزاری در کورل توسط فونت یونیکد (IranNastaligh) نستعلیق تایپ خواهیم کرد . فونت IranNastaligh را از پیوست انجمن دریافت کنید توجه : کپی برداری ممنوع میباشد جهت مطلع سازی از لینک تاپیک استفاده کنید IranNastaliq.zip Nastaligh.part1.rar Nastaligh.part2.rar Nastaligh.part3.rar
  6. باسلام میشه راهنماییم کنید که چطور میشه چیپ امنیتی بعضی لپ تاپ ها را شناسایی کرد چطورمیشه پسورد روی این چیپ را ریست یاپاک کرد باتشکر
  7. سلام من توی Corel با LEDTool طرحم رو LED زدم ولی به صورت پیش فرض LED ها به صورت پبش فرض http://up.vatandownload.com/images/dlwtm8u58mj39e0jy8zo.jpgهست ، برای اینکه بتونم LED ها رو موازی کنم باید LED ها به صورت http://up.vatandownload.com/images/blds41ncluxmcp0q2way.jpg بشود ، چطوری باید این کار رو بکنم ؟ ممنون
  8. سلام دوستان خسته نباشید.. من 1 مشکل اساسی دارم که چندین ماهه هر کاریش می کنم درست نمیشه.. بردهایی انیمیشنی که با AVR مي سازم بعد از یکبار اجرا کردن حلقه while تا آخر از فرکانس خارج میشه... 1 مثال می زنم کامل روشن بشه.. مثلا من برنامه ای نوشتم که تو هر نیم ثانیه یکی از حروف روشن بشه... اولین دوری که برنامه اجرا میشه کامل درست کار می کنه و هر نیم ثانیه 1 حرف روشن میشه اما وقتی دوباره از ابتدا شروع می کنه while رو اجرا کردن دیگه نيم ثانيه نيست 10 ثانيه 1 بار هر دستور اجرا ميشه و اين باعث ميشه كه 1 بار انيميشن بیشتر درست اجرا نشه. من رگولاتور می ذارم با اینکه از پاور کامپیوتر استفاده می کنم ... رگولاتور هم جریان به اندازه کافی میده.. رو پایه های خروجی هم بافر گذاشتم بعد میدم به ماسفت ها!!! برنامه هم فوق العاده ساده است با تعداد زیادی میکرو هم امتحان کردم بدون اغراق 20 تا مگا16 و 10 تا مگا8 و 5 تا مگا32 کریستال خارجی هم گذاشتم و بدنشو زمین کردم... دیگه چی نیازه؟؟؟ لطفا کمک کنید چون چندتا کار گرفتم مدار انیمیشن هاشون اذیت می کنه!!!:37: اصلا چرا باید میکرو از فرکانس خارج بشه و برنامه رو درست اجرا نکنه بعد از 1 دور درست انجام دادن اون؟؟؟
  9. سلام خسته نباشید. آقا این مدارات انیمیشن همه یه میکرو دارن که خوب خودشون نمی تونن جریان کافی بدن، پس مسلما نیاز به یه سوئیچ هست. حالا سوال اینه... بهترین نوع سوئیچ و البته ارزون ترین(!!!) نوع چیه؟؟؟ ترانزیستور؟؟ ماسفت؟؟ تریستور؟؟ رله؟؟؟ چیه؟؟ یه سوال دیگه هم هست... برای کم نور و پر نور کردن ال ای دی ها به عنوان افکت باید PWM استفاده کرد اما برای این کار سوئیچ باید چی باشه؟؟؟ مقرون به صرفه ترین راه چیه؟؟؟ البته با کیفت بالا
  10. سلام دوستان عزیز... مقاله ای درباره پکیج انواع آی سی ها واستون آپلود کردم.امیدوارم مفید باشه..ir@n2 ic_packages.rar
  11. سلام قطعات cpld و fpga عرصه ای بسیار گسترده از علوم میکروپروسسور می باشند که قابلیت طراحی ic ها ، مدارات دیجیتال ، پردازنده ها و ... را در درون خود دارند . این قطعات همچون یک بوم نقاشی خام می باشند که هر نقاشی می تواند با توجه به علاقه و توانایی خود ، طرحی جدید و متفاوت را بر روی آن ایجاد نماید . این قطعات توسط زبان های توصیف سخت افزاری همچون vhdl و verilog و .... برنامه ریزی می شوند . در حال حاضر تعداد شرکت های زیادی به تولید اینگونه قطعات مشغول هستند که از مهمترین آن ها می توان به دو شرکت altera و xilinx اشاره نمود که هر کدام برای محصولات خود ، نرم افزار ها متفاوتی را ارائه داده اند . در این تاپیک قصد داریم تمام منابع آموزشی + لینک دانلود نرم افزار های مورد نیاز برای کار با این قطعات جالب را قرار دهیم.
  12. با سلام خدمت دوستان من تابلو LED هام رو درست کردم و بدون مشکل روشن می شه به همون روشی که آقای میان آبی آموزش دادن یعنی هر 3 LED یک مقاوت. ولی بعد از اینکه به بردی که ساختم وصل می کنم(از برد انیمیشن 3 کاناله استفاده شده).هیچ اتقاقی نمی افته و LED ها ثابت می مونن. مشکل کجاست از پروگرم برنامه هست یا برد مشکل دارد(البته ار پروگرم برنامه های 5 و 7 LED هم استفاده کردم ولی بازم جواب نداد) با تشکر از اساتید
  13. آموزش تست وشناسایی قطعات بردلپ تاپ ها باسلام میشه برام این قطعات الکترونیکی برد لپ تاپ ها را که باعلامت نشان دادم اسمشون رابگید ونحوه تست انها با مولتی متر .... انشاءالله اکثر دوستان استفاده کنند درمورد قطعات برد لپ تاپ ها مخصوصا فتهای تک سوئیچ ودوسوئیچ وکلا قطعات جدید باعکسشون برام توضیح بدید وطریقه تست آنها.... باتشکر فراوان از شما اساتید ارجمند وبزرگوار چندتا عکس گذاشتم لطفا به این لینک مراجعه کنید باتشکر http://www.tamirkaran.ir/forum/TamirKaran193/a-3772.html
  14. شناسایی وتست قطعات الکترونیکی برد لپ تاپ ها باسلام میشه برام این قطعات الکترونیکی برد لپ تاپ ها را که باعلامت نشان دادم اسمشون رابگید ونحوه تست انها با مولتی متر .... انشاءالله اکثر دوستان استفاده کنند درمورد قطعات برد لپ تاپ ها مخصوصا فتهای تک سوئیچ ودوسوئیچ وکلا قطعات جدید باعکسشون برام توضیح بدید وطریقه تست آنها.... باتشکر فراوان از شما اساتید ارجمند وبزرگوار
  15. موازی کردن ال ای دی ها در تابلو ثابت بدون مقاومت امکانش هست ؟ یه شرکت اصفهانی بنام پرشین الکترونیک که ثبت شده هم هست داره تابلو ثابت میسازه خیلی هم حرفه ای کار میکنن من کاراشونو دیدم واقعا عالیه کارشون کارشون روی فیبر مسی هست-مقاومت نداره - پشتش خیلی شیک هستش- کیفیتش هم واقعا عالیه الان تنها شرکتی هستن که روی تابلو ثابت بصورت حرفه ای مانور دارن میدن تو کل ایران داستانش چیه ؟ چطوری تابلوهاشون مقاومت نداره ؟ خودشون میگن همه ال ای دی ها موازی شدن منبع تغذیه هاشون مشکوک هستش! اخه واسه یه تابلو لوازم بهداشتی ساختمانی و لوکس منازل حدود 7 یا 8 تا منبع تغذیه کوچیک استفاده کرده بودن ولی نتونستم ببینم منبع ها چند ولت و چند آمپر هستن بنظر شما اونا دارن چطور کار میکنن ؟؟؟
  16. سلام تلفن پاناسونیک دکمه 1 تکرار میگیر د دکمه 2 قطع می کند فلاش و دکمه3 کار نمی کند بقیه کلیدها درست کار می کند
  17. سلام LCD LA26R71B سامسونگ به مجرد روشن کردن بک لایت ها خاموش میشدند با برسی برد اینور تور به اینور تورها شک کردم که با هم گیری درست بود و آثاری از سوختگی هم نبود با برسی مدار متوجه شدم 2عدد فیوز که محافظ ایسی SMD است سوخته با بهکار بردن مقاومت کم هم باز سوخت که متوجه برگشتی شدم ایسی هایی که در عکس مشخص کردم با هم متر مورد ازمایش قرار دادم مشخص شد دو عدد از انها خراب است به شماره 4614 است که در بازار پیدا نکردم و به دیتا شت رجوع کردم و به جای ان 4542 که در بازار بود تهیه و مورد استفاده قرار دادم دستگاه به خوبی راه افتاد و مشکلی به وجود نیاورد با چند ساعت کارکردن . :67::67::67::67::67:
  18. سلام مانیتورlcd سامسونگ مدل 713N نور قطع میکرد که با باز کردن پنل و مشخص شدن لامپ ها که سیاه کرده بود و یکی از انها به رنگ قرمز کنم رنگ روشن میشد با تعویض هردو عیب کاملا برطرف شد و دیگر پرو کت نمیکند و رنگ و روشنائی هم خوب شد
  19. با عرض سلام و خسته نباشید و تشکر از سایت خوبتون میخواستم بپرسم آیا میشه تعداد مثلا 100 LED یا بیشتر رو بصورت موازی بست و همه اونا رو با یک مقاومت سری کرد؟ البته من این کارو با 24 LED سبز رنگ HG با مقاومت 150 اهم انجام دادم که نتایج زیر بدست اومد ولتاژ ورودی 5.5ولت ؛ جریان عبوری از مدار 10 میلی آمپر ؛ ولتاژ دو سر هر ال ای دی 2.47 ولتاژ ورودی 7.8 ولت ؛ جریان عبوری از مدار 25 میلی آمپر ؛ ولتاژ دو سر هر ال ای دی 2.56 نور LED ها در هر دو حالت خوبه ولی میترسم عمر LED ها پایین بیاد
  20. سلام دوستان عزیز امیدوارم با ایجاد این تاپیک هم اطلاعات منسجم بشه و هم با مطالعه این فایلها جواب خیلی از سوالها رو بفهمید. مقاله آقای 1nafar EAGLE .pdf - 4shared.com - document sharing - download - REZA SHAFAGHI مقاله انگلیسی tutorial-eng.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI
  21. سلام دوستان عزیز امیدوارم با ایجاد این تاپیک هم اطلاعات منسجم بشه و هم با مطالعه این فایلها جواب خیلی از سوالها رو بفهمید. ورژن های مختلف DXP فرق زیادی با هم ندارند و فقط گاهی در نام لایبری ها و بعضی منو ها متفاوتند ولی DXP و 99 فرق زیادی با هم دارند. DXP مقالات آقای سپاس یار DXP Part1.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI Part2.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI Part3.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI مقاله آقای شیخ نجدی DXP protel esud83.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI protel dxp2.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI مقاله آقای DXP 1NAFAR DXP.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI آقای حبیب الله اکبری نکاتی در رابطه با Altium Designer 6.9 Altium Designer.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI آقای کاظمی آموزش فارسی Altium Designer 9 1- رسم شماتیک 2- طراحی PCB 3- تنظیمات ویژه PCB و شماتیک (این گذینه در اکثر آموزش ها آورده نشده است ولی ما به این نکات پرداخته ایم.) Altium Designer 9-robotics-liau.blogfa.com.rar - 4shared.com - online file sharing and storage - download - REZA SHAFAGHI مقاله انگلیسی فوق العاده کامل با فرمت DXP PPT Altium_Designer_Intermediate_Guide_2.ppt - 4shared.com - online file sharing and storage - download - REZA SHAFAGHI مقاله انگلیسی از DXP ALTIUM 7271003-Protel-Dxp.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI مقاله انگلیسی ساده DXP Protel DXP Tutorial.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI مقالات آموزشی سایت آلتیوم ( ضمیمه نشده!) Table of Contents.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -0 Module 1 - Getting Started With Altium Designer.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -1 Module 2 - Help and DXP system Menu.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -2 Module 3 - Schematic Editor Basics.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -3 Module 4 - Schematic Capture.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -4 Module 5 - Multi-Sheet Design.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -5 Module 6 - Building The Project.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -6 Module 7 - Setting Up for Transfer to PCB and Importing Data.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -7 Module 8 - PCB Editor Basics.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -8 Module 9 - Setting Up The PCB.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -9 Module 10 - Global Editing.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -10 Module 11 - PCB Design Flow, Transferring a Design and Navigation.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -11 Module 12 - Design Rules.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -12 Module 13 - Classes and Rooms.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -13 Module 14 - Placement and Re-annotation.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -14 Module 15 - Schematic Library Editor.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -15 Module 16 - PCB Library Editor.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -16 Module 17 - Linking Models, Parameters, Library Package and Updates.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -17 Module 18 - Routing and Polygons.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -18 Module 19 - Output Generation and CAM File Editing.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -19 Module 20 - 3D Mechanical CAD.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI -20 PROTEL 99 آموزش پروتل 99 protel.rar - 4shared.com - online file sharing and storage - download - REZA SHAFAGHI آموزش پروتل 99 از کاربر عزیز ugly angel به همراه لیب avr password :uglyangel Protel99_learning.zip - 4shared.com - online file sharing and storage - download - REZA SHAFAGHI آموزش پروتل 99 از آقای ابوالفضل بهزادی protel_learning se.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI مقاله انگلیسی ساده تبدیل فایل از ورژن 99 به DXP AR0115 Moving to Altium Designer from Protel 99 SE.PDF - 4shared.com - document sharing - download - REZA SHAFAGHI ضمیمه نشده! PROTEL 2.7 آموزش پروتل 2.7 protel 2.7.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI مقاله آقای تروشه ( روش تبدیل فایل پروتیوس به پروتل ) proteus2dxp.pdf - 4shared.com - document sharing - download - REZA SHAFAGHI امیدوارم موفق باشید. http://www.eca.ir/forum2/Smileys/phpbb/icon_wink.gif
  22. aramjan

    مشکلات تلویزیون های پارس

    با سلام تی وی پارس برام اوردند که تصویر از طرفین بازشده منظوراز طرفین چپ وراست است نه بالا وپایین یعنی قسمت افقی کمی کشیده شده است از هر دوطرف که در نتیجه کمی از ارم شبکه گم شده واین امر باعث شده که کیفیت تصویر پایین بیایدوتصویر خیلی روشن شده است مجبور شدم اسکرین را کمتر کنم تا کمی به وضوح برسد خازن ها ی الکترولیت قسمت افقی را عوض کردم ولی نتیجه ای نداده است لطف کنید بفرمایید که معمولا این ایراد به چه قطعه ای مربوط میشود
  23. با سلام پخش کاست AAD-1900 عیب : در این پخش بعداز وصل کردن پخش به تغذیه بعضی وقت ها روشن و درخواست کد میکرد البته این در دوحالت بود بعضی وقتا سرعت چشمک زدن اعداد کد خیلی ضعیف بود که دستگاه با کُندی عملیات بَعدی رو انجام میداد و با خاموش و روشن کردن دوباره درخواست کد میکرد ولی بعضی وقتا دستگاه بدون مشکل درخواست کد میکرد و کد هم تو حافظه میموند و بعضی وقتا کلا خاموش و فقط دیسپلی نداشتیم رفع عیب : با تعویض آی سی CPU مشکل برطرف شد
  24. سلام در صورتی که به این مشکل برخورد کردید که اصلا موتور حرکت نمیکند به 3 نکته زیر توجه کنید 1 . خرابی موتور اسپندل 2 . خرابی لنز 3 . سوخته شدن یک یا دو عدد مقاومت 2.2 اهم و 0 اهم SMD در مسیر سوکت موتور چند سری مشاهده شده در مسیر ولتاز موتور یک عدد مقاومت 0 اهم از نوع SMD سوخته بود که با تعویض مشکل برطرف شد
  25. دستگاه پرتابل دی وی دی مدل : HD DVD ایراد : ال سی دی سفید می باشد و هیچگونه از دکمه ها عمل نمیکند و چراغ آبی جلو فقط روشن میشود رفع عیب : با بررسی مدار متوجه نبود ولتاژ 3.3 ولت شدم که این ولتاژ توسط یک آی سی 8 پایه با شماره XL4010 درست میشود و متوجه نوبد این ولتاژ شدم درصورتی بروی پایه 3 این آی سی باید ولتاژ 5 ولت جهت تامین ولتاژ 3.3 وجود داشته باشد که بدلیل نبود ولتاژ 5 ولت آی سی 3.3 ولت را تولید نمیکرد درصورتی که 5 ولت را روی یک آی سی دیگه داشتیم با چک کردن مسیر 5 ولت متوجه قلع مردگی در بین مقاومت های SMD شدم که ولتاژ 5 ولت را به آی سی XL4010 هدایت میکرد که با حرارت دادن این مقاومت ها مشکل برطرف شد
×
×
