104 نتیجه پیدا شد

  1. ali_sha
    با عرض سلام و خسته نباشید به همه دوستان. در صورت امکان فایل فلش تکنوتل مدل 550TD را قرار دهید. با تشکر
  2. MiAnAbY
    فایل فلش دی وی دی تکنـــــــــــو مدل : Techno DVD-2020 http://www.technoav.com/upload/products/models/DVD-2020H.gif CPU : SPH8202 FLASH : EN25T80 READ : TNM 2000 + techno-dvd-2020.zip
  3. MiAnAbY
    فایل فلش DVD چینی مدل : SAMSUNG DVD-3721, SONY DVD-3721 CPU: S5L5025X02-Q0 EEPROM: W9816G6CH-6, W25D80 samsung -DVD-3721.rar
  4. sirosanbari
    با سلام در خواست نرمافزار ابدیت گیرنده دیجیتالی ارنا اگر از دوستان کسی دارد ممنون میشم که بنده را راهنمایی کند؟مشکل دستگاه وقتی سرچ اتوماتیک یا دستی میزنیم کانال 1-2-3-را نمی گیرد ؟ ولی کد دستی مزنم 1-2-3میاد ؟ ای فیلم را نمی گیرد ؟یعنی نمی توانم همه کانالها (1-2-3-وای فیلم) را دریافت کنم؟ ir@n2
  5. MiAnAbY
    ساعت دیجیتالی تجاری LED با سایز بزرگ ارائه شده برای اولین بار در انجمن تعمیرکاران مدار این ساعت در بازار ایران در حدود 300 هزار تومان بفروش میرسد ما این ساعت رو بصورت رایگان در اختیار همکاران قرار دادیم فایل هگز برنامه + PCB برد سون سگمنت + PCB برد کنترلر در ضمیمه برای استفاده کاربران ویژه قرار داده شده SAAT.zip
  6. MiAnAbY

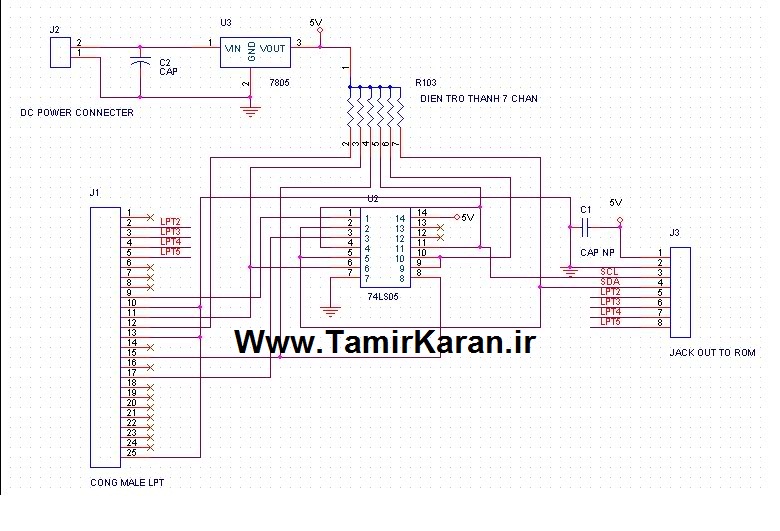

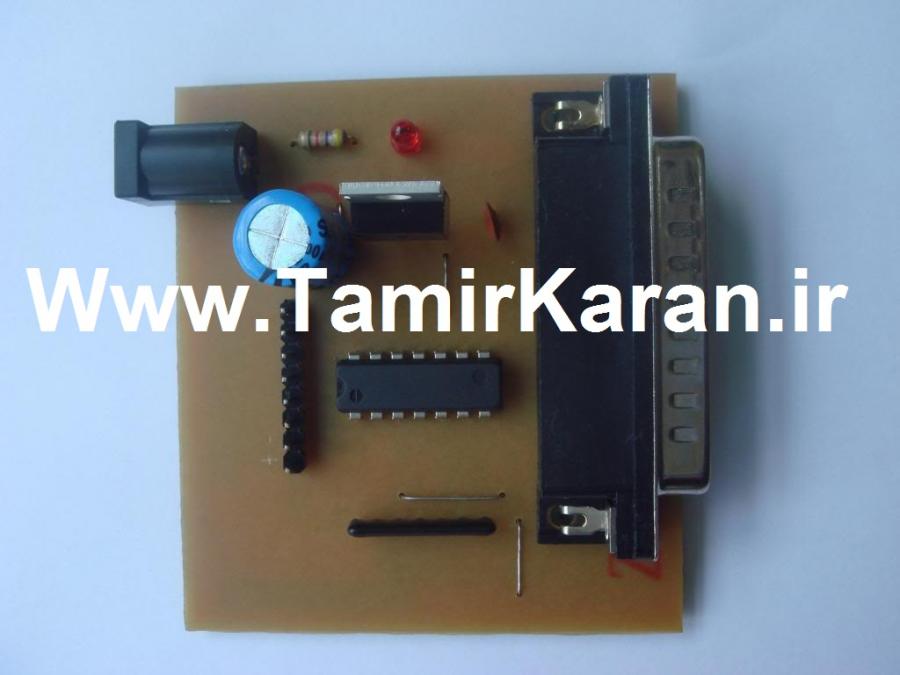

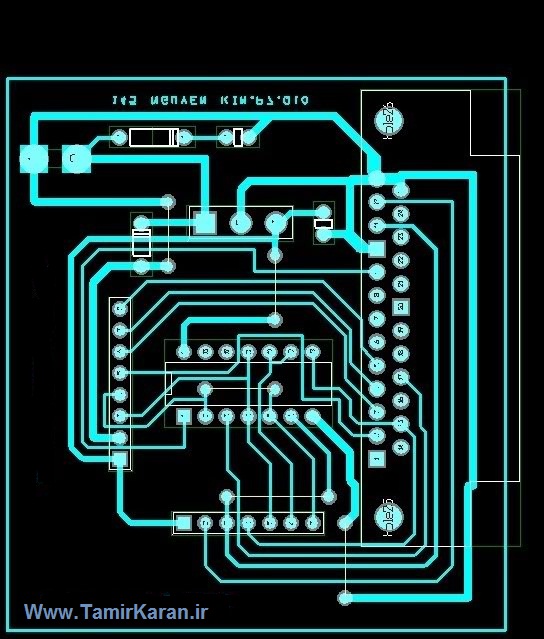

    توجه : این آموزش برای اولین بار در این انجمن داده شده و کپی برداری ممنوع میباشد در خیلی از مواقع مشاهده شده بعداز تعویض سلول های باتری لب تاب با تایم کمتری در شارژ کردن مواجه میشد مثلا اگر قرار 6 ساعت شارژ داشته باشد 2 ساعت بعد اعلام میکنه که باتری کم شده و نیاز به شارژ مجدد هست در این آموزش نحوه برطرف کردن این ایراد رو بصورت ویدئویی توضیح میدیم همیشه بعداز تعویض سلول ها شما باید آی سی ایپرام باتری رو خارج کنید و براساس چیپ ایپرام رو ریست کنید با این عمل مشکل برطرف میشود نرم افزار در دو ورژن ضمیمه انجمن شد یکی نسخه دمو هست و دیگری فول ورژن نقشه مداری که برای این ریست ایپرام نیاز دارید یا این مدار نمونه ساخته شده PCB مدار آموزش های ویدئویی بزودی اضافه میشوند SBW_Demo.zip sbworkshop3.5-full.zip
  7. MiAnAbY
    آموزش ویدئویی ساخت تابلو های چلنیوم در عمل توجه : بعداز دانلود کلیه فایل ها , سپس اقدام به اکسترکت (Extract) کردن کنید De channel sample.wmv.part1.rar De channel sample.wmv.part2.rar De channel sample.wmv.part3.rar De channel sample.wmv.part4.rar De channel sample.wmv.part5.rar De channel sample.wmv.part6.rar De channel sample.wmv.part7.rar De channel sample.wmv.part8.rar
  8. MiAnAbY
    فایل فلش DVD هایوندای مدل : HYUNDAI H-DVD5005 Model-HYUNDAI H-DVD5005 Processor - Chip MT1389DE 1020-JDAL Flush-Winbond 25D80VAIZ RAM-SDRAM ESMT-M12L64164A-7T Fee-AL1389J-246V Optics - Pick-Up HD850 Read-SPI_TT_v1.035 Indikator - YES HT1628 Driver-CD5888CB Hyundai H-DVD5005.zip
  9. MiAnAbY
    مدار کارت افکت 5 کانالی تابلو های ثابت LED طراحی شده در انجمن تخصصی تعمیرکاران http://www.lidareklam.com/FileUpload/bs93603/File/alarmm.gifhttp://www.lidareklam.com/FileUpload/bs93603/File/led_tabela.jpg Animations 5 Kanal.zip
  10. MiAnAbY
    نقش مدار سند کستل و عیوب آن در تلویزیون های CRT به طور ساده این پالس یک نمونه از پالس هورزانتال تقویت شده است که آن را در انتهایی ترین مسیر آن اخذ کرده و بعد از فیـــلتــر کردن به مبدأ یعنی اسیلاتور که آی سی جنگل یا مایکام وان چیپ (uoc) میفرستد تا تشخیص دهد دستگاه در دامنه و فرکانس درست کار میکند یا نه تا بتواند در صورت نیاز آن را تصحیح کند. این پالس در تلویزیونهای مختلف به روشهای گوناگونی از خروجی هایولتاژ اخذ میشود. اما در تلویزیونهای سامسونگ عمدتا از کلکتور اوت پوت گرفته میشود. به این صورت که یک خازن سرامیکی پالس را از کالکتور گرفته و بوسیله یک خازن که معمولا 4700/400 است شده و دامنه آن تغییر میکند و بعد از عبور از یک یا چند مقاومت به آی سی مربوطه فرستاده میشود. مقادیر این قطعات در شاسی های مختلف متفاوت است. مثلا در شاسی ks2a پالس از خازن C407 به مقدار 681/1.6kv عبور کرده و توسط خازن C408 و مقاومت R433 به مقدا 5.8 کیلواهم شده و به پایه 19 آی سی مایکام با لوکیشن IC901 ارسال میشود. خرابی این مدار در این شاسی باعث کشیده شدن تصویر به سمت راست و چین خوردن آن میشود. توضیح مهم اینکه خرابی خازن 4700/400 باعث سوختن مقاومت 5.8 کیلو اهم میشود که باید آنها همزمان عوض شوند. اگر دستگاه پروتکت کرد ابتدا باید مدار سند کستل را بررسی کنید و دقیق تر خازن 4700/400 را.
  11. MiAnAbY

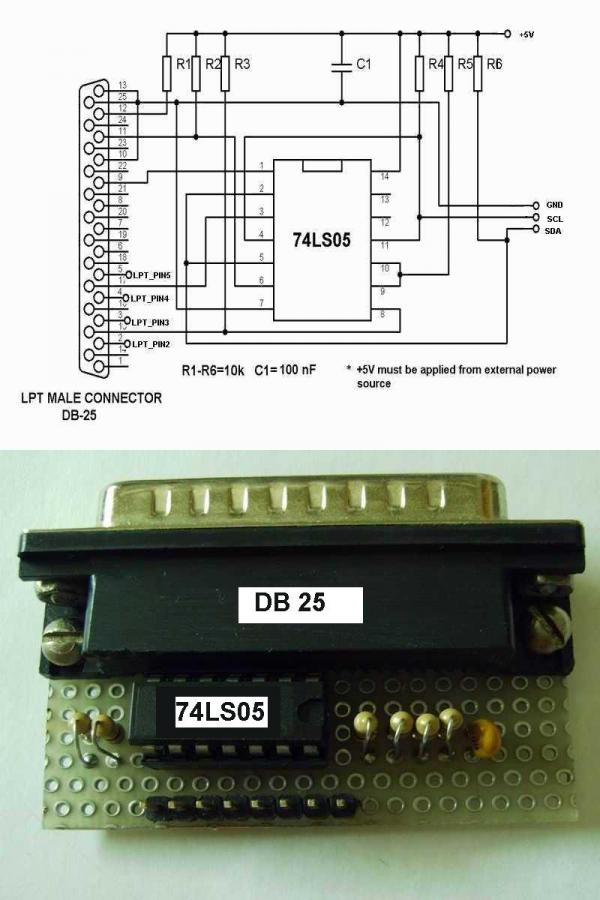

    پروگرامری جهت پروگرام آی سی های فلش EN 25T80 و ... یا شماتیک زیر نرم افزار مربوط به پروگرامر در پیوست قرار داده شد PROGRAMMER SOFTWARE.rar SPI_TT_v1.027.zip SPI_TT_LPT_0.1.3.17.zip
  12. MiAnAbY
    با سلام از این پس شما توسط گوشی های اندروید براحتی میتونید آخرین ارسال های انجمن را مشاهده کنید و همچنین به آنها پاسخ دهید جهت این کار ضمیمه را دانلود کنید و بروی گوشی اندروید خود نصب کنید سپس به اینترنت متصل شده و در قسمت Network آدرس انجمن یعنی tamirkaran.ir/forum را وارد کنید و سپس با لاگین کردن یوزر خود آخرین ارسال های انجمن را مشاهده کنید نرم افزار گوشی های اندروید را از ضمیمه انجمن دریافت کنید Tapatalk-Forum-App-v2.1.0-.zip
  13. MiAnAbY
    با سلام جهت ساخت تابلو های ثابت و داشتن حداکثر نور از این روش استفاده کنید 1 . ال ای دی های قرمز - نارنجی - زرد ---> 3 تا با هم سری و با یک مقاومت 330 اهم به منبع 12 ولت وصل شود 2 . ال ای دی های سبز - آبی - سفید ----> 3 تا با هم سری و با یک مقاومت 180 اهم به منبع 12 ولت وصل شود بعد بصورت موازی ال ای دی ها رو متصل و به برد انیمیشن وصل میکنید ولتاز های ال ای دی ها : 1 . قرمز - نارنجی - زرد : 1.8 تا 2.0 ولت 2 . آبی - سبز - سفید : 3.0 تا 3.4 ولت
  14. MiAnAbY
    تعیین مقدار مقاومت بر اساس رنگ ال ای دی در ولتاژ های مختلف http://tamirkaran.ir/forum/attachment.php?attachmentid=6505&stc=1&d=1323443809
  15. MiAnAbY
    فایل فلش دی وی دی فدرال مدل DVD-9080 FLASH : EN25F80 DVD-9080 - EN25F80.zip
  16. MiAnAbY
    مدار کارت افکت 20 کانالی تابلو های ثابت LED طراحی شده در انجمن تخصصی تعمیرکاران http://www.lidareklam.com/FileUpload/bs93603/File/alarmm.gifhttp://www.lidareklam.com/FileUpload/bs93603/File/led_tabela.jpg Animations 20 Kanal.zip
  17. MiAnAbY
    سلام خدمت همه دوستان عزیز خیلی از دوستان فکر میکنم مشکل در انتخاب پاور جهت روشن کردن تابلو های ثابت رو داشته باشندبهترین پاور بنظر بنده پاور ساپلای کامپیوتر است البته بخاطر جسه بزرگی که داره معمولا در ساخت تابلو ثابت مناسب نیست بهتره برای ساخت تابلو های ثابت از آداپتور های سوییچینگ 12 ولت 2 آمپری استفاده کنید بنده تا 1600 تا LED رو بدون افت نور با این پاور های سوییچینگ روشن کردم یکی از بهترین مزیت های این پاور جسه کوچیک اون و همچنین قیمت مناسب آن است نمونه ای از پاور های معرفی شده http://www.07137.com/images/goods/20110530/wmN9NH1306753264.jpg
  18. mutinous
    مقاله آموزش پروگرم کردن آی سی های پرکاربرد 24Cxx با برنامه ponyprog با نام انجمن پسورد: tamirkaran.ir Ponyprog.rar
  19. شعبانیان
    اکثر lcd های سونی = فایل رادر فلش میریزیم ( البته فرمت شده باید باشد) و به usb وصل میکنیم و بعد دستگاه را روشن میکنیم دستگاه به مدت15 الی 20دقیقه برنامه را میگیرد در این حالت فقط چراغ پنل جلو چشمک میزند که در حال اپگرید است بعد از اپگرید دستگاه خود به خود روشن میشود فراموش نکنید فلش را بعد از اپگرید در بیاورید ودر موقع اپگرید دستگاه را به هیچ وجح خاموش نکنید به امید خدا:36::36:
  20. هاشم ظرافت
    سلام اين شاسي جيني است وجواب نداددرصورت داشتن برام بگذاريد ممنون
  21. MiAnAbY
    سلام خدمت همه دوستان برای یک پروژه ای نیاز به ساخت قاب به شکل و طرح خاص هستیم دوستان اگه جایی رو میشناسن و میدونن توانایی ساخت این نوع قاب ها رو دارند همینجا اعلام کنند
  22. کریمی
    تلویزیون 29 اینچ ال جی مدل tr 29 fa 31 px دارم که یک تحظه روشن میشود و های قطع میشود صدا داریم خازن 10/250قسمت .افقی خراب بود عوض کردم نشد
  23. MiAnAbY
    سلام خدمت همه دوستان و همکاران عزیز سر یک پروژه نیاز به تعدادی ولتاژ داشتیم که بعداز جستجو به یه مدارات جالبی بر خوردیم که حیفم اومد در انجمن نزارم شما توسط این روش میتونید انواع ولتاز هایی که مد نظرتون هست رو با تغییر مقاومت های R1 و R2 تهیه کنید شما توسط نرم افزاری که در ضمیمه قرار دادیم میتونید ولتاز موردنظرتون رو بدست بیارید البته جهت راحتی کار یک جدول قرار میدم که توسط مقاومت هایی که برای R1 و R2 قرار داده شده ولتاز مورد نظر بدست امده و در جدول گذاشته شده است یک جدول تکمیل شده و کاملتر 1.43V R1 = 470, R2 = 68 1.47V R1 = 470, R2 = 82 1.48V R1 = 370, R2 = 68 1.51V R1 = 330, R2 = 68 1.51V R1 = 390, R2 = 82 1.52V R1 = 470, R2 = 100 1.53V R1 = 370, R2 = 82 1.56V R1 = 330, R2 = 82 1.57V R1 = 270, R2 = 68 1.57V R1 = 470, R2 = 120 1.57V R1 = 390, R2 = 100 1.59V R1 = 370, R2 = 100 1.60V R1 = 240, R2 = 68 1.63V R1 = 330, R2 = 100 1.63V R1 = 270, R2 = 82 1.64V R1 = 390, R2 = 120 1.64V R1 = 220, R2 = 68 1.65V R1 = 470, R2 = 150 1.66V R1 = 370, R2 = 120 1.68V R1 = 240, R2 = 82 1.71V R1 = 330, R2 = 120 1.71V R1 = 270, R2 = 100 1.72V R1 = 220, R2 = 82 1.72V R1 = 180, R2 = 68 1.73V R1 = 470, R2 = 180 1.73V R1 = 390, R2 = 150 1.76V R1 = 370, R2 = 150 1.77V R1 = 240, R2 = 100 1.81V R1 = 270, R2 = 120 1.82V R1 = 150, R2 = 68 1.82V R1 = 330, R2 = 150 1.82V R1 = 180, R2 = 82 1.83V R1 = 390, R2 = 180 1.84V R1 = 470, R2 = 220 1.86V R1 = 370, R2 = 180 1.88V R1 = 240, R2 = 120 1.89V R1 = 470, R2 = 240 1.93V R1 = 330, R2 = 180 1.93V R1 = 150, R2 = 82 1.94V R1 = 270, R2 = 150 1.96V R1 = 390, R2 = 220 1.97V R1 = 470, R2 = 270 1.99V R1 = 370, R2 = 220 2.02V R1 = 390, R2 = 240 2.03V R1 = 240, R2 = 150 2.06V R1 = 370, R2 = 240 2.08V R1 = 330, R2 = 220 2.10V R1 = 220, R2 = 150 2.12V R1 = 390, R2 = 270 2.13V R1 = 470, R2 = 330 2.16V R1 = 330, R2 = 240 2.16V R1 = 370, R2 = 270 2.19V R1 = 240, R2 = 180 2.23V R1 = 470, R2 = 370 2.25V R1 = 150, R2 = 120 2.27V R1 = 270, R2 = 220 2.27V R1 = 330, R2 = 270 2.29V R1 = 470, R2 = 390 2.29V R1 = 180, R2 = 150 2.31V R1 = 390, R2 = 330 2.36V R1 = 270, R2 = 240 2.37V R1 = 370, R2 = 330 2.40V R1 = 240, R2 = 220 2.44V R1 = 390, R2 = 370 2.50V R1 = 470, R2 = 470 2.57V R1 = 370, R2 = 390 2.61V R1 = 220, R2 = 240 2.65V R1 = 330, R2 = 370 2.66V R1 = 240, R2 = 270 2.73V R1 = 330, R2 = 390 2.74V R1 = 470, R2 = 560 2.75V R1 = 150, R2 = 180 2.76V R1 = 390, R2 = 470 2.78V R1 = 270, R2 = 330 2.78V R1 = 220, R2 = 270 2.84V R1 = 370, R2 = 470 2.92V R1 = 180, R2 = 240 2.96V R1 = 270, R2 = 370 2.97V R1 = 240, R2 = 330 3.03V R1 = 330, R2 = 470 3.05V R1 = 390, R2 = 560 3.06V R1 = 270, R2 = 390 3.06V R1 = 470, R2 = 680 3.08V R1 = 150, R2 = 220 3.13V R1 = 220, R2 = 330 3.14V R1 = 370, R2 = 560 3.18V R1 = 240, R2 = 370 3.25V R1 = 150, R2 = 240 3.28V R1 = 240, R2 = 390 3.35V R1 = 220, R2 = 370 3.37V R1 = 330, R2 = 560 3.43V R1 = 270, R2 = 470 3.43V R1 = 390, R2 = 680 3.43V R1 = 470, R2 = 820 3.47V R1 = 220, R2 = 390 3.50V R1 = 150, R2 = 270 3.54V R1 = 180, R2 = 330 3.55V R1 = 370, R2 = 680 3.70V R1 = 240, R2 = 470 3.82V R1 = 180, R2 = 370 3.83V R1 = 330, R2 = 680 3.84V R1 = 270, R2 = 560 3.88V R1 = 390, R2 = 820 3.91V R1 = 470, R2 = 1000 3.92V R1 = 220, R2 = 470 3.96V R1 = 180, R2 = 390 4.00V R1 = 150, R2 = 330 4.02V R1 = 370, R2 = 820 4.17V R1 = 240, R2 = 560 4.33V R1 = 150, R2 = 370 4.36V R1 = 330, R2 = 820 4.40V R1 = 270, R2 = 680 4.43V R1 = 220, R2 = 560 4.44V R1 = 470, R2 = 1200 4.46V R1 = 390, R2 = 1000 4.50V R1 = 150, R2 = 390 4.51V R1 = 180, R2 = 470 4.63V R1 = 370, R2 = 1000 4.79V R1 = 240, R2 = 680 5.04V R1 = 330, R2 = 1000 5.05V R1 = 270, R2 = 820 5.10V R1 = 390, R2 = 1200 5.11V R1 = 220, R2 = 680 5.14V R1 = 180, R2 = 560 5.17V R1 = 150, R2 = 470 5.24V R1 = 470, R2 = 1500 5.30V R1 = 370, R2 = 1200 5.52V R1 = 240, R2 = 820 5.80V R1 = 330, R2 = 1200 5.88V R1 = 270, R2 = 1000 5.91V R1 = 220, R2 = 820 5.92V R1 = 150, R2 = 560 5.97V R1 = 180, R2 = 680 6.04V R1 = 470, R2 = 1800 6.06V R1 = 390, R2 = 1500 6.32V R1 = 370, R2 = 1500 6.46V R1 = 240, R2 = 1000 6.81V R1 = 270, R2 = 1200 6.92V R1 = 150, R2 = 680 6.93V R1 = 330, R2 = 1500 6.94V R1 = 180, R2 = 820 7.02V R1 = 390, R2 = 1800 7.10V R1 = 470, R2 = 2200 7.33V R1 = 370, R2 = 1800 7.50V R1 = 240, R2 = 1200 8.07V R1 = 330, R2 = 1800 8.08V R1 = 150, R2 = 820 8.19V R1 = 270, R2 = 1500 8.30V R1 = 390, R2 = 2200 8.43V R1 = 470, R2 = 2700 8.68V R1 = 370, R2 = 2200 9.06V R1 = 240, R2 = 1500 9.58V R1 = 330, R2 = 2200 9.77V R1 = 220, R2 = 1500 9.90V R1 = 390, R2 = 2700 10.03V R1 = 470, R2 = 3300 10.37V R1 = 370, R2 = 2700 10.63V R1 = 240, R2 = 1800 11.25V R1 = 150, R2 = 1200 11.44V R1 = 270, R2 = 2200 11.48V R1 = 330, R2 = 2700 11.67V R1 = 180, R2 = 1500 11.83V R1 = 390, R2 = 3300 12.40V R1 = 370, R2 = 3300 12.71V R1 = 240, R2 = 2200 13.75V R1 = 330, R2 = 3300 15.31V R1 = 240, R2 = 2700 16.25V R1 = 150, R2 = 1800 16.53V R1 = 270, R2 = 3300 16.59V R1 = 220, R2 = 2700 18.44V R1 = 240, R2 = 3300 19.58V R1 = 150, R2 = 2200 20.00V R1 = 220, R2 = 3300 23.75V R1 = 150, R2 = 2700 24.17V R1 = 180, R2 = 3300 28.75V R1 = 150, R2 = 3300 StabDesign.exe
  24. شعبانیان
    برای ورود به منومخفی lcd های سونی اکثرا :61:STANDBY>DISPLAY>5>VOL+>POWER
  25. MiAnAbY
    سلام خدمت همه دوستان بخاطر مشکلاتی که یه سری از دوستان در کرک کردن داشتند یک تاپیک باز کردیم تا کد های پیدا شده رو در اینجا بر اساس ID مشخصه سیستم قرار بدیم تا در صورت یکی بودن با ID مشخصه سیستم شما دیگه نیازی به جستجو نداشته باشید و توسط این کد ها بتونید برنامه رو رجیستر کنید شماره سریال اکتیو ضمیمه انجمن میشه بر اساس شماره ID مشخص شده توسط برنامه LED Tools کد های اکتیو موجود در ضمیمه بر اساس ID های زیر میباشد ID : 6BDA2E86 ID : 44BCDE2D ID : E2D499B8 ID : 4D61EDFC ID : 7CFEAD3B ID : DBB1BCC0 ID : 9C90B920 ID : D0256F74 ID : D0CC527C ID=6BDA2E86.txt ID=E2D499B8.txt ID=4D61EDFC.txt ID=7CFEAD3B.txt ID=DBB1BCC0.txt ID= 9C90B920.txt ID=D0256F74.txt ID=44BCDE2D.txt ID=D0CC527C.txt
×
×
