در حال نمایش نتایج برای برچسب های 'نقشه'.
-
نقشه پخش پایونر مدل DEH-X1710UB
MiAnAbY پاسخی ارسال کرد برای یک موضوع در بخش نقشه مدارات انواع پخش پایونیر
نقشه پخش پایونر مدل DEH-X1710UB DEH-X1710UB/XNUC DEH-X1750UB/XNCS DEH-X1750UB/XNGS DEH-X1750UB/XNGS1 DEH-X1750UBG /XNGS DEH-X1790UB/XNID DEH-X1750UBG pioneer_deh-x1710ub_x1750ub_x1790ub_crt5565_car_audio.zip -
نقشه تلویزیون مارشال مدل ME-2405
MiAnAbY پاسخی ارسال کرد برای یک موضوع در سرویس منوال ونقشه ها.....ارسالها
-
نقشه پخش پایونر مدل PIONEER MVH-S12UI, MVH-S120UI, MVH-S125UI
MiAnAbY پاسخی ارسال کرد برای یک موضوع در بخش نقشه مدارات انواع پخش پایونیر
نقشه پخش پایونر مدل PIONEER MVH-S12UI, MVH-S120UI, MVH-S125UI Service Manual Digital Media Receiver PIONEER MVH-S12UI, MVH-S120UI, MVH-S125UI CRT6455 MVH-S120UI/XEVEW5 MVH-S120UI/XINEW5 MVH-S120UIG/XEVEW5 MVH-S120UIG/XINEW5 MVH-S12UI/XINEW5 MVH-S125UI/XINGS MVH-S125UI/XINGS1 Pioneer MVH-S11UI_S110UI_S115UI CRT6313.zip -
این مدار حساس به تاریکی بوده و با کم شدن نور محیط. ال ای دی روشن میشود. که البته میزان حساسیت به تاریکی توسط ولوم قابل تنظیم میباشد. به جای فیش یو اس بی از هر منبع 5 ولت میتوان استفاده کرد.
-
-
نقشه مدار فرمان ساده کنترل توسط دو میکرو سوییچ
م.ت پاسخی ارسال کرد برای یک موضوع در مدارات الکترونیک
سلام در این مدار توسط دو میکرو سوییچ موتور خاموش و روشن میشود . بجای موتور هر چیز دیگر میتواند قرار بگیرد حتی میتوان توسط یک رله موتور یا وسیله دیگر با ولتاژ بالا راه اندازی کرد -
-

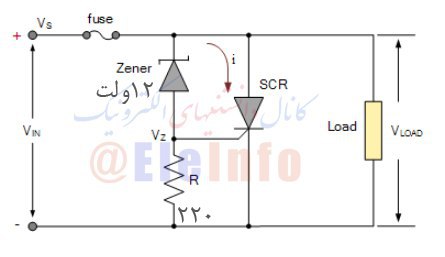

درصورتیکه ولتاژاز 12 ولت فراتر رود تریستور (scr) هادی شده و به حالت اتصال کوتاه در مدار عمل میکند و در نتیجه فیوز میسوزد
-
نقشه پاور الیدی سامسونگ BN44-00610B
por-ali پاسخی ارسال کرد برای یک موضوع در سرویس منوال ونقشه ها.....ارسالها
نقشه پاور الیدی سامسونگ BN44-00610B BN44-00610B+Schematic.pdf -
نقشه اینوتر تلویزیون TCL= 43S4900= SHG4202A-01-101H
por-ali پاسخی ارسال کرد برای یک موضوع در سرویس منوال ونقشه ها.....ارسالها
نقشه برد اینورتر تلویزیون TCL = 43S4900 BORD = SHG4202A-01-101H SANHUA+SHG4202A-01-101H+DLBB445+PSU.pdf -
نقشه power samsung = Bn44-00497A& & bn44-00498a
por-ali پاسخی ارسال کرد برای یک موضوع در سرویس منوال ونقشه ها.....ارسالها
power samsung BN44-00497A BN44-00498A BN44-00497A+BN44-00498APSU-47392.pdf -
نقشه تلویزیون سونی مدل Pages from KV-DZ29M81
por-ali پاسخی ارسال کرد برای یک موضوع در سرویس منوال ونقشه ها.....ارسالها
نقشه تلویزیون سونی Pages from KV-DZ29M81 Pages from KV-DZ29M81.rar -
نقشه power supply samsung bn44--00520c
por-ali پاسخی ارسال کرد برای یک موضوع در سرویس منوال ونقشه ها.....ارسالها
power supply samsung BN44-00520C BN44-00520C.pdf -
نقشه تلویزیون شهاب مدل CT-SH21H92USB {CRT } shahab
por-ali پاسخی ارسال کرد برای یک موضوع در سرویس منوال ونقشه ها.....ارسالها
نقشه تلویزیون شهاب shahab = CT-SH21H29USB SHAHAB CT-SH21H92USB Service Manual.pdf -
نقشه ومدار سنسور دنده عقب خودرو
م.ت پاسخی ارسال کرد برای یک موضوع در بخش مدارات ارسال شده توسط کاربران
مدار سنسور دنده عقب این هشدار دهنده دنده عقب میتواند از ماشینتان در مقابل هر خطری محافظت کند. این سیستم فاصله ماشین را از هر شی نشان میدهد و هنگام نزدیک شدن به دیوار یا شی صدای خطر افزایش میابد و باید ماشین متوقف شود. وسایل مورد نیاز: IC LM358 – 2 ۱۰k مقاومت – ۱ ۱k مقاومت – ۳ ۱۰kپتانسیومتر – ۳ مقاوت ۱۵۰ اهم – Battery Connector – 1 LED – ۳ زنگ هشدار – ۱ دو عدد سنسور IR ماژول Lm358: Lm358 یک تقویت کننده عملیاتی(کاهنده نویز) است که دارای دو op-amp در یک تراشه است .در طراحی مدار هشدار دهنده دنده عقب ، ما دو سنسور فرستنده -گیرنده IR در سمت عقب ماشین قرار میدهیم.فرستنده IR ،اشعه مادون قرمز به طور پیوسته به محیط میفرستد . سپس این اشعه های فرستاده شده بعد از برخورد با مانع به گیرنده IR برگشت داده میشوند . تعدادی اختلاف ولتاژ در گیرنده سنسور تولید میشود . این اختلاف ولتاژ تولید شده به قدرت دریافت اشعه های برگشتی بستگی دارد . بیشترین قدرت سیگنال (اشعه) ، به بیشترین اختلاف ولتاژ منجر میشود . این اختلاف ولتاژ باعث اندازه گیری فاصله در پروژه ما میشود . در اینجا بیشترین اختلاف ولتاژ ، کمترین فاصله را از جسم نشان میدهد . ما در اینجا فاصله از مانع را با ۳ ال ای دی نشان داده ایم . دیاگرام مدار و توضیحات : در این مدار هشدار دهنده ما از یک جفت سنسور IR برای تشخیص مانع و دو ic مقایسه کننده lm358 برای مقایسه ولتاژ استفاده کرده ایم . مقایسه کننده پیکربندی شده در non-inverting mode و پتانسیمتر ۱۰Kکه متصل در ترمینال معکوس آن برای تنظیم ولتاژ مرجع و خروجی گیرنده IR به همه پایه های non-inverting مقایسه کننده ،مستقیما وصل شده است .led قرمز به خرجی U1:B IC(LM358) متصل شده است, و led زرد به پایه خروجی U2:A IC(LM358) متصل شده است و led سبز به پایه خرجی U2:B IC(LM358) متصل میشود و بین آنها یک مقاومت ۱Kقرار میگیرد و یک زنگ هشدار دهنده به led قرمز متصل میشود http://avatrobo.ir/wp-content/uploads/2018/03/Car-Parking-Circuit-Diagram.gif کارکرد: در جدول زیر مرجع ولتاژ و نسبت پارامتری نشان داده شده است . اما میتوانید با تغییر مقدار پتانسیومتر ، فاصله را تنظیم کنید . [TABLE=class: cms_table, width: 620] [TR] [TD]Obstacle v/s Vehicle[/TD] [TD]LED status[/TD] [TD]Reference Voltage[/TD] [TD]Distance[/TD] [/TR] [TR] [TD]not close[/TD] [TD]All OFF[/TD] [TD][/TD] [TD]Greater than 15 cm[/TD] [/TR] [TR] [TD]Close[/TD] [TD]Green ON[/TD] [TD]۲٫۰ Volt[/TD] [TD]About 15 cm[/TD] [/TR] [TR] [TD]More Close[/TD] [TD]Yellow ON[/TD] [TD]۴٫۰ Volt[/TD] [TD]About 10 cm[/TD] [/TR] [TR] [TD]More Close[/TD] [TD]Red ON[/TD] [TD]۶٫۰ Volt[/TD] [TD]About 5 cm[/TD] [/TR] [TR] [TD]Touch[/TD] [TD]Car Damaged[/TD] [TD][/TD] [TD]About 0 cm[/TD] [/TR] [/TABLE] این سیستم باید در عقب ماشین قرار بگیرد به طوری که طرف مقابل سنسور به سمت مانع(دیوار) باشد . حال فرض کنید ماشین به در حالت دنده عقب به سمت مانع شروع به حرکت کردن کند. اگر فاصله بین ماشین و مانع بیشتر از ۱۵cm باشد هیچ led روشن نمیشود. حال اگر ماشین به سمت مانع حرکت کند فرض کنید led سبز روشن شود این به این معنی است که ماشین تقریبا در فاصله ۱۵cm از مانع قرار دارد . حال ماشین بیشتر به سمت مانع حرکت کند led زرد روشن میشود که این بدان معناست که فاصله ماشین تا مانع تقریبا ۱۰cm است . و حالا ماشین بیشتر به سمت دیوار حرکت کند led قرمز روشن میشود که به این معناست فاصله ماشین تا مانع حدود ۵cm است و زنگ هشدار دهنده شروع به بوق زدن میکند . بوق و ledقرمز نشان میدهد که ماشین باید متوقف شود. -
درخواست { سرویس منوال } لب تاب دل { DELL } در این تایپیک قرار میگیرد
MiAnAbY پاسخی ارسال کرد برای یک موضوع در بخش نقشه مدارات لپ تاپ های DELL
سلام درخواست { سرویس منوال } لب تاب دل { DELL } در این تایپیک قرار میگیرد iranir@n2iran -
نقشه تلویزیون صنام .. مدل sanam = st-212210tc = ux-21s210
por-ali پاسخی ارسال کرد برای یک موضوع در سرویس منوال ونقشه ها.....ارسالها
نقشه کم یاب تلویزیون صنام sanam st-21s210tc ux-21s210 TTTAN UX-21S210=st-21s210tc.rar -
نقشه مین برد رادیو دکلس پایونیر pioneer = mvh-x195ui
por-ali پاسخی ارسال کرد برای یک موضوع در بخش نقشه مدارات انواع پخش پایونیر
نقشه مین برد رادیو دکلس پایونیر pioneer = mvh-x195ui pioneer=mvh-x185ui- map - main mord.PDF -

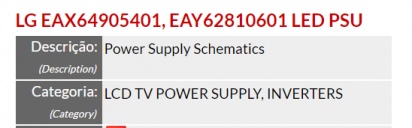

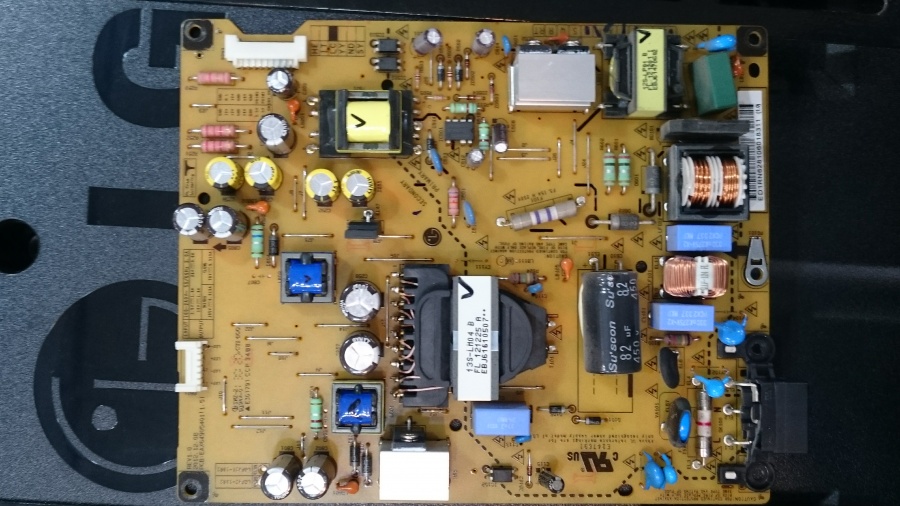

نقشه power supply LG = EAX 64905401
por-ali پاسخی ارسال کرد برای یک موضوع در سرویس منوال ونقشه ها.....ارسالها
-
نقشه مانیتور ایکس ویژن x.vision = LE24D20
por-ali پاسخی ارسال کرد برای یک موضوع در سرویس منوال و منوسرویس .....ارسالها
شماتیک مانیتور ایکس ویژن x.vision = LE-d24D20 X.VISION-LE-24D20.PDF -
نقشه مانیتور ایکس ویژن x,vision LE22D40
por-ali پاسخی ارسال کرد برای یک موضوع در سرویس منوال و منوسرویس .....ارسالها
شماتیک مانیتور ایکس ویژن x.vision = LE-22D40 X.VISION LE-22D40.rar -
نقشه تغذیه ایفون تصویری تابا taba = tvd 1040
por-ali پاسخی ارسال کرد برای یک موضوع در نقشه های ایفون تصویری
نقشه ایفون تصویری تابا taba = tvd 1040 taba=tvd 1040.PDF -
نقشه تلویزیون اطلس SR-2167TF
por-ali پاسخی ارسال کرد برای یک موضوع در سرویس منوال ونقشه ها.....ارسالها
نقشه تلویزیون اطلس مدل SR 2167TF Atlas SR-2167TF_.pdf -
نقشه 5000 ایسی امپلی فایر به همره دیتاشیت ان
por-ali پاسخی ارسال کرد برای یک موضوع در مدارات الکترونیک
نقشه 5000 ایسی امپلی فایر به همراه دیتاشیت ان و قطعات چیدن ان مناسب برای طراحی مناسب برای شناخت تعمیرات و پیدا کردن مشابهات 5000-Integrated-Circuits-Power-Audio-Amplifiers_elcplanet.com.rar
