  1. MiAnAbY
    با سلام فایل ایپرام مانیتور سامسونگ مدل Sync master N1740 رو اگه دوستان دارند در بخش قرار دهند
  2. MiAnAbY

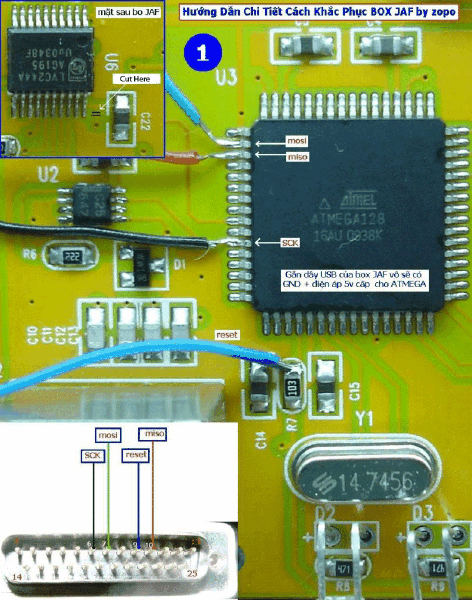

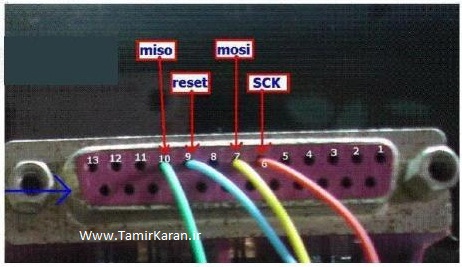

    http://tamirkaran.ir/forum/attachment.php?attachmentid=3218&stc=1&d=1289738596 پین های پورت پارالل و اتصال به میکرو http://tamirkaran.ir/forum/attachment.php?attachmentid=3219&stc=1&d=1289738687
  3. ptamir
    با سلام لطفا نحوه تست دقيق فتهاي اطراف cpu + مدارات pwm را توضيح دهيد(اگه از مولتي متر استفاده ميشه پراپها بايد روي كدوم پايه باشه و چه مقداري بايد نشون بده) با تشكر./.
  4. 1960-x
    نحوه سیم کشی در ایفونهای تصویری بسیار راحت تر از صوتی میباشد 4 رشته سیم در پشت گوشی ایفونهای کوماکس یا تابا یا الدو میباشد که به ترتیب 1234 باید به پشت پنل دم درب ورودی متصل شود یعنی برای هر واحد 4 رشته سیم از دم درب ورودی تا گوشی در واحد باید کشیده شود البته اگر سیم کشی ساختمان قدیمی باشد وشما امکان تعویض سیمها را ندارید باید از سویچر مخصوص ایفون که باید هم مارک ایفون باشد استفاده کنیدir@an2
  5. MiAnAbY
    سلام خدمت همه دوستان و همکاران عزیز سر یک پروژه نیاز به تعدادی ولتاژ داشتیم که بعداز جستجو به یه مدارات جالبی بر خوردیم که حیفم اومد در انجمن نزارم شما توسط این روش میتونید انواع ولتاز هایی که مد نظرتون هست رو با تغییر مقاومت های R1 و R2 تهیه کنید شما توسط نرم افزاری که در ضمیمه قرار دادیم میتونید ولتاز موردنظرتون رو بدست بیارید البته جهت راحتی کار یک جدول قرار میدم که توسط مقاومت هایی که برای R1 و R2 قرار داده شده ولتاز مورد نظر بدست امده و در جدول گذاشته شده است یک جدول تکمیل شده و کاملتر 1.43V R1 = 470, R2 = 68 1.47V R1 = 470, R2 = 82 1.48V R1 = 370, R2 = 68 1.51V R1 = 330, R2 = 68 1.51V R1 = 390, R2 = 82 1.52V R1 = 470, R2 = 100 1.53V R1 = 370, R2 = 82 1.56V R1 = 330, R2 = 82 1.57V R1 = 270, R2 = 68 1.57V R1 = 470, R2 = 120 1.57V R1 = 390, R2 = 100 1.59V R1 = 370, R2 = 100 1.60V R1 = 240, R2 = 68 1.63V R1 = 330, R2 = 100 1.63V R1 = 270, R2 = 82 1.64V R1 = 390, R2 = 120 1.64V R1 = 220, R2 = 68 1.65V R1 = 470, R2 = 150 1.66V R1 = 370, R2 = 120 1.68V R1 = 240, R2 = 82 1.71V R1 = 330, R2 = 120 1.71V R1 = 270, R2 = 100 1.72V R1 = 220, R2 = 82 1.72V R1 = 180, R2 = 68 1.73V R1 = 470, R2 = 180 1.73V R1 = 390, R2 = 150 1.76V R1 = 370, R2 = 150 1.77V R1 = 240, R2 = 100 1.81V R1 = 270, R2 = 120 1.82V R1 = 150, R2 = 68 1.82V R1 = 330, R2 = 150 1.82V R1 = 180, R2 = 82 1.83V R1 = 390, R2 = 180 1.84V R1 = 470, R2 = 220 1.86V R1 = 370, R2 = 180 1.88V R1 = 240, R2 = 120 1.89V R1 = 470, R2 = 240 1.93V R1 = 330, R2 = 180 1.93V R1 = 150, R2 = 82 1.94V R1 = 270, R2 = 150 1.96V R1 = 390, R2 = 220 1.97V R1 = 470, R2 = 270 1.99V R1 = 370, R2 = 220 2.02V R1 = 390, R2 = 240 2.03V R1 = 240, R2 = 150 2.06V R1 = 370, R2 = 240 2.08V R1 = 330, R2 = 220 2.10V R1 = 220, R2 = 150 2.12V R1 = 390, R2 = 270 2.13V R1 = 470, R2 = 330 2.16V R1 = 330, R2 = 240 2.16V R1 = 370, R2 = 270 2.19V R1 = 240, R2 = 180 2.23V R1 = 470, R2 = 370 2.25V R1 = 150, R2 = 120 2.27V R1 = 270, R2 = 220 2.27V R1 = 330, R2 = 270 2.29V R1 = 470, R2 = 390 2.29V R1 = 180, R2 = 150 2.31V R1 = 390, R2 = 330 2.36V R1 = 270, R2 = 240 2.37V R1 = 370, R2 = 330 2.40V R1 = 240, R2 = 220 2.44V R1 = 390, R2 = 370 2.50V R1 = 470, R2 = 470 2.57V R1 = 370, R2 = 390 2.61V R1 = 220, R2 = 240 2.65V R1 = 330, R2 = 370 2.66V R1 = 240, R2 = 270 2.73V R1 = 330, R2 = 390 2.74V R1 = 470, R2 = 560 2.75V R1 = 150, R2 = 180 2.76V R1 = 390, R2 = 470 2.78V R1 = 270, R2 = 330 2.78V R1 = 220, R2 = 270 2.84V R1 = 370, R2 = 470 2.92V R1 = 180, R2 = 240 2.96V R1 = 270, R2 = 370 2.97V R1 = 240, R2 = 330 3.03V R1 = 330, R2 = 470 3.05V R1 = 390, R2 = 560 3.06V R1 = 270, R2 = 390 3.06V R1 = 470, R2 = 680 3.08V R1 = 150, R2 = 220 3.13V R1 = 220, R2 = 330 3.14V R1 = 370, R2 = 560 3.18V R1 = 240, R2 = 370 3.25V R1 = 150, R2 = 240 3.28V R1 = 240, R2 = 390 3.35V R1 = 220, R2 = 370 3.37V R1 = 330, R2 = 560 3.43V R1 = 270, R2 = 470 3.43V R1 = 390, R2 = 680 3.43V R1 = 470, R2 = 820 3.47V R1 = 220, R2 = 390 3.50V R1 = 150, R2 = 270 3.54V R1 = 180, R2 = 330 3.55V R1 = 370, R2 = 680 3.70V R1 = 240, R2 = 470 3.82V R1 = 180, R2 = 370 3.83V R1 = 330, R2 = 680 3.84V R1 = 270, R2 = 560 3.88V R1 = 390, R2 = 820 3.91V R1 = 470, R2 = 1000 3.92V R1 = 220, R2 = 470 3.96V R1 = 180, R2 = 390 4.00V R1 = 150, R2 = 330 4.02V R1 = 370, R2 = 820 4.17V R1 = 240, R2 = 560 4.33V R1 = 150, R2 = 370 4.36V R1 = 330, R2 = 820 4.40V R1 = 270, R2 = 680 4.43V R1 = 220, R2 = 560 4.44V R1 = 470, R2 = 1200 4.46V R1 = 390, R2 = 1000 4.50V R1 = 150, R2 = 390 4.51V R1 = 180, R2 = 470 4.63V R1 = 370, R2 = 1000 4.79V R1 = 240, R2 = 680 5.04V R1 = 330, R2 = 1000 5.05V R1 = 270, R2 = 820 5.10V R1 = 390, R2 = 1200 5.11V R1 = 220, R2 = 680 5.14V R1 = 180, R2 = 560 5.17V R1 = 150, R2 = 470 5.24V R1 = 470, R2 = 1500 5.30V R1 = 370, R2 = 1200 5.52V R1 = 240, R2 = 820 5.80V R1 = 330, R2 = 1200 5.88V R1 = 270, R2 = 1000 5.91V R1 = 220, R2 = 820 5.92V R1 = 150, R2 = 560 5.97V R1 = 180, R2 = 680 6.04V R1 = 470, R2 = 1800 6.06V R1 = 390, R2 = 1500 6.32V R1 = 370, R2 = 1500 6.46V R1 = 240, R2 = 1000 6.81V R1 = 270, R2 = 1200 6.92V R1 = 150, R2 = 680 6.93V R1 = 330, R2 = 1500 6.94V R1 = 180, R2 = 820 7.02V R1 = 390, R2 = 1800 7.10V R1 = 470, R2 = 2200 7.33V R1 = 370, R2 = 1800 7.50V R1 = 240, R2 = 1200 8.07V R1 = 330, R2 = 1800 8.08V R1 = 150, R2 = 820 8.19V R1 = 270, R2 = 1500 8.30V R1 = 390, R2 = 2200 8.43V R1 = 470, R2 = 2700 8.68V R1 = 370, R2 = 2200 9.06V R1 = 240, R2 = 1500 9.58V R1 = 330, R2 = 2200 9.77V R1 = 220, R2 = 1500 9.90V R1 = 390, R2 = 2700 10.03V R1 = 470, R2 = 3300 10.37V R1 = 370, R2 = 2700 10.63V R1 = 240, R2 = 1800 11.25V R1 = 150, R2 = 1200 11.44V R1 = 270, R2 = 2200 11.48V R1 = 330, R2 = 2700 11.67V R1 = 180, R2 = 1500 11.83V R1 = 390, R2 = 3300 12.40V R1 = 370, R2 = 3300 12.71V R1 = 240, R2 = 2200 13.75V R1 = 330, R2 = 3300 15.31V R1 = 240, R2 = 2700 16.25V R1 = 150, R2 = 1800 16.53V R1 = 270, R2 = 3300 16.59V R1 = 220, R2 = 2700 18.44V R1 = 240, R2 = 3300 19.58V R1 = 150, R2 = 2200 20.00V R1 = 220, R2 = 3300 23.75V R1 = 150, R2 = 2700 24.17V R1 = 180, R2 = 3300 28.75V R1 = 150, R2 = 3300 StabDesign.exe
  6. sajadtal
    سلام جناب میان آبی عزیز در مورد حروف مثلا موبایل پرشین اول باید حروفمونو در برنامه کورل طراحی بعد بدیم روی پلکسی برامون در بیارن؟ این ورقهای چلنیومو از کجا تهیه کنیم ممنون
  7. soodi
    سلام در مورد نحوه بستن LED ها سوال دارم من الان LED هارو از توی سوراخ ها رد کردم الان پایه LED هارو فقط به هم بپیچم و یا به هم بپیچم و لحیم کنم ، یعنی لحیم هم باید بکنم ؟ مقاومت رو ... ؟ سیم چه مدلی استفاده کنم ؟ یعنی چه سایزی ؟
  8. mahsoon
    سلام خدمت دوستان برای اینکه ترانزیستور رو به عنوان تقویت کننده استفاده کنیم باید پایه کلکتور رو به زمین و بیس رو به خروجی آی سی و امیتر به عنوان خروجی استفاده کنیم؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
  9. mehrdadjojomiad
    با سلام لطفا توضیحی در مورد نحوه سوار کردن این مدار ها بروی تابلو ledثابت بدهید.مثلا برای یک تابلو با 7حرف بروی یک مدار 7 کاناله 7 خروجی وجود دارد که هر کانال به یک 7 وصل میشود؟؟ لطفا سریع کمک کنید عجله ایه :p7977cujr38iyymsu8:....ممنون
  10. hamedt
    با سلام من تازه شروع بکار کردم. میخواستم بدونم الان توی بازار قیمت تابلو ال ای دی را چجوری حساب کنم؟ مدار های انیمیشن ها و قاب دور کار برای حالت داخلی و خارجی که ضد اب باشه ؟؟ ممنون از دوستان
  11. ramin_malek
    سلام من یک TV Plasma 3D گرفتم جلوش عینک روشن کردم 3D Glasses میزنه فعال ولی تلویزون فیلم که دو تا تصویر رو داره با USB بهش وصل کردم سع بعدی نشون نمی ده تنظیمات داره توی منو که نشون بده می شه راهنمایی کنید
  12. hadi_e
    با سلام به همه ی دوستان عزیز یک آیسی IC 430F1121A دارم که نیاز به پروگرام داره حالا میخواستم بدونم چطور و با چه برنامه ای باید اون رو پروگرام کنم با تشکر این هم یک عکس از این آیسی http://image.alibaba.co.jp/img/product/10/50/52/105052620.jpg?tt=1304860145000
  13. sajadtal
    سلام خدمت شما می خواستم ببیبم این مدارات طراحی شده رو با چه برنامه ای باز کنیم
  14. sajadtal
    سلام. من تعمیرکار موبایل هستم . با توجه به علاقه ای که به الکترونیک دارم می خواستم نحوه ساخت تابلو ال ای دی ثابت رو برام بگین . ممنون
  15. MiAnAbY
    در این پخش در صورتی که رمز دستگاه فراموش شده باشد به این صورت عمل کنید رمز را روی 0000 تنظیم کنید و سپس دکمه Select Push را فشار دهید جهت تعویض کد بعداز انجام مراحل بالا بصورت زیر عمل کنید دکمه AM/FM رو بمدت 5 ثانیه نگه دارید تا بروی دیسپلی 1CODE نمایش داده شود سپس مجدد کد دستگاه قبلی رو وارد کنید ( در صورت نبود کد 0000 را وارد کنید ) و سپس برویSELECT PUSH را فشار دهید بعد بروی دیسپلی 1NEW ظاهر میشود که شما رمز جدید رو وارد میکنید و Select push را میزنیدو در این مرحله 2NEW ظاهر میشود که شما مجدد رمز جدید را وارد کرده و Select Push را فشار دهید در پایان CodeOK نمایش داده خواهد شد
  16. manuch
    با سلام خدمت همکاران برای تست موتور اسپندل کافی است به کمک یک اهمتر انالوگ روی اهم (x1)قرار داده دو سرسیم اهمتر را به موتور وصل می کنیم در صورت سالم بودن - موتور روان می چرخد.
  17. arvintasvir
    سلام جناب میان آبی نحوه محاسبه جریان و توان(فرمول) برای انتخاب منبع تغذیه مناسب برای تابلو ثابت رو اگه میشه قرار بدید یک مثال هم بزنید ممنون میشم
  18. m.kh2000

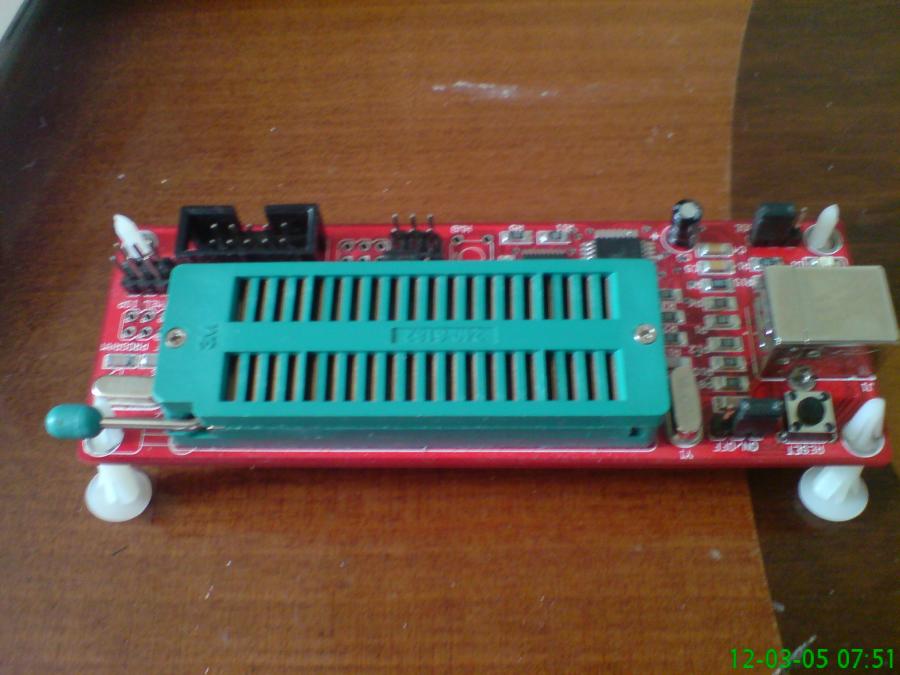

    سلام دوستان شرمنده از بابت پستی که میزنم نمیدونم جاش اینجاس یا نه به هر حال ببخشید من یه ic ATtiny 2313 دارم که میخوام با پروگرامر avr mk2 پروگرامرش کنم پورتش هم usbهست ممنون میشم نرم افزار برای پروگرام کردن و نحوه قرار دادن آی سی روی پایه های پروگرامر را برام محبت کنید عکس پروگرامر را هم براتون میذارم تا آگه مدلش اشتباه گفته باشم نیز راهنماییم کنید مرسی
  19. داريوش
    سلام در اين بخش ميخواهم نحوه بيرون كشيدن ICپردازشگر را از روي مدار را بطريقه ويديويي تقديم كنم .لطفا با دقت مطالعه بفرماييد.چون با اين شيوه درست وهيت هاي مادون قرمز وAIR.Hitte كمتر هستند كه از روش فوق بحره ميگيرند.توجه بفرماييد. اين ويديوها بسختي تهيه ميشوند ودر اختيار شما عزيزان قرار ميگيرد. removal - thePS3clinic.co.uk Playstation Repairs -.part1.rar removal - thePS3clinic.co.uk Playstation Repairs -.part2.rar removal - thePS3clinic.co.uk Playstation Repairs -.part3.rar removal - thePS3clinic.co.uk Playstation Repairs -.part4.rar
  20. داريوش
    سلام امروز قصد دارم اموزش ابزار بسيار مناسب براي شما عزيزان ارسال كنم . دوستاني كه به اهميت كار موفق تلاش ميكنند.اين دستگاه soldersoctionهست كه دوابزار در يك سيتم ادقام شدهB.E.S.T وبي نظير در نوع Flat lead desoldering - Soldering Tips - B.E.S.T. هست. Flat lead desoldering - Soldering Tips - B.E.S.T. -.part1.rar Flat lead desoldering - Soldering Tips - B.E.S.T. -.part2.rar Flat lead desoldering - Soldering Tips - B.E.S.T. -.part3.rar Flat lead desoldering - Soldering Tips - B.E.S.T. -.part4.rar Flat lead desoldering - Soldering Tips - B.E.S.T. -.part5.rar Flat lead desoldering - Soldering Tips - B.E.S.T. -.part6.rar Flat lead desoldering - Soldering Tips - B.E.S.T. -.part7.rar
  21. mhcenter
    سلام . معمولا ویندوز موتورولا ها ورژن 6 هست که دیگه به درد کار ما نمی خوره برای اینکه اپدیت کنیدش باید دوباره ویندوز نصب کنید که از فایل زیر می تونید آموزشش رو دانلود کنید. برای چند تا فایلی که توی اموزش هست اگه پیدا نکردید برید توی سایت فور شیرد 4shared.com - free file sharing and storage نام فایلی رو که داده و دقیقا سرچ کنید و همان فایل ر و دقیقا با همون ورژن دانلود کنید. Tutorial_Motorola_Moto_Q_GSM_WM6.1_English.pdf
  22. داريوش

    اموزش ويديويي نحوه هيت گرفتن بردSMD

    داريوش پاسخی ارسال کرد برای یک موضوع در طراحی PCB

    سلام در اين ويديوي اموزشي شما را با يك ترفند بسيار مناسب .جهت گرفتن قلع سردي وفلكس زدن به برد .هيت گرفتن كامل .جالب بدونيم كه به اين شيوه فوق العاده هست ولي مواظب باشيم كه روي تحتاني برد المان نصب نباشد .در غير اينصورت اين روش توصيه نميشود .درجه حرارت را هم بسته به نوع برد وطراحي مدار تنظيم ميكنيم .اين روش براي بردهاي بزگتر مثل power.supplae و... مورد استفاده قرار ميگيره اين دستگاه toasterهست .ولي با ماكرو ويو هم ميشود.هيت گيري البنه فلكس فراموش نشود.ودر پايان شستشو با تينر 10000 كاملا تميز روغن ها را پاك كند.ويك تايم هم برايش انتخاب بستگي به برد .اگر بردهاي خراب smd داريد ازمايشي زمان را بدست اوريد.: موفق باشيد سپاس درود DIY Toaster Reflow Soldering -.part1.rar DIY Toaster Reflow Soldering -.part2.rar
  23. mhcenter
    يک فايل آموزشي که به شما نشان مي دهد چگونه مشخصات پين هاي يک قطعه جديد را بوسيله نرم افزار پروگرامر خوانده و ارسال کنيد . منبع Report_New_Chip_TNM5000.zip
  24. mhcenter
    دوستان برای شارژ کاتریج جوهر افشان باید ابتدا ست شارژ را یا خریداری کرد یا بصورت تک تک جور کرد لوازم لازم برای شارژ: 1)جوهر به تعداد رنگهایی که میخواهیم شارژ کنیم . البته توصیه میشود از ظروف با حجم کم استفاده کنید جون چوهر مایع است و قابل خشک شدن 2)سورنگ برای هر رنگ 1 عدد و یک سرنگ نمونه گیری (از به کار بردن سرنگها بصورت مشترک خودداری شود) 3)دستمال کاغذی و پنبه به میزان مورد نیاز 4)دستکش پلاستیکی برای آنکه رنگی نشوید(مواظب لباسهای خود هم باشیدhttp://www.irantk.ir/images/smilies/biggrin.png) همانطور که اشاره کردم این وسایل بصورت یک ست در بازار موجود است نکات لازم قبل از شارژ: 1)کارتریج جوهر افشان بعد از عبور جوهر از هد آنها نسبت به نبود جوهر حساس شده و اگر شما کارتیج را تا آخر مصرف کنید باعث سوختن کاتریج مشوید پس نسبت به اخطار low کارتریج و نوع چاپ دستگاه حساس باشید تا مجبور به تعوبض کارتریج نشوید 2)در هنگام شارژ از حد المقدور از دست زدن به محل اتصال پیمها کارتریج ( ناحیه طلایی رنگ) پرهیز کنید که باعث خرابی کارتریج میشود نحوه شارژ: ابتدا روپوش کاغذ بالای کارتریج را باز کرده و (در کارتریج رنگی با سرنگ نمونه گیری مقداری از جوهر کاخل کارتریج را کشیده تا رنگ آن مشخص شود . به یاد داشته باشید به هیچ عنوان سرنگ نمونه گیری آلوده را داخل رنگ خیر هم رنگ نکنید ) سپس با توجه به رنگ داخل محفظه رنگ مربوطه را با سرنگ مخصوص آن رنگ در داخل محفظه تزریق میکنیم باید توجه داشت که تزریق بیش از حد جوهر باعث سر رفتن جوهر از خروجی هد دستگاه می شود همواره به سی سی کارتریج خود توجه کنید پس از عمل تزریق دوباره کاغذ (برچسب روی کارتریج) سر جای خود بچسبانید به یاد داشته باشید که برچسب پلاک کارتریج است در پایان جوهرهای اضافه روی بدنه را با دستمال کاغذی و با پنبه به آهستگی جوهرهای اضافه و خشک شده روی هد را پاک کنید در پایان برای تست صحت عمل کرد کارتریج آن را روی پنبه به آرامی بکشید تا از صحت خروج رنگ از هد آگاه شود
  25. mhcenter
    روشهای اصولی تست ابتدایی یک پاور سوپلای (Power Supply) بحث در زمینه تست حرفه ای یک پاور (Power Supply) به صورت اصولی نیازمند تجهیزات خاصی می باشد .که در آینده در مورد آن بحث خواهیم نمود . اما اگر قصد تست معمول و پیش پا افتاده از یک پاور رادارید ، مواردزیر را در نظر داشته باشید: 1- اتصال کوتاه کابل سبز رنگ PS/ON ( این رنگ - سبز - فقط برروی کانکتور 24 پین پاور معروف به Main Connector مشاهده می شود ) با هر یک از خروجی های مشکی رنگ پاور . در این مورد توجه داشته باشید که پاورهای جدید با ویرایش 01/2 به بالا در زمینه PS/ON خود بسیار حساسند . چرا که سیگنال ارسال شده توسط Main متناسب با استانداردTTL و طراحی عمومی در این گونه پاورها می باشد . پس تکرار این روش به کرات و اتصال طولانی مدت دو کابل ، موجب آسیب دیدگی بخش PS/ON پاور شما می گردد .( جزییات کاملتر را در آینده بازگو خواهم کرد ). 2- حتما در نظر داشته باشید جهت دستیابی به ولتاژ مورد نظر در خروجی یک پاور ساپلای سوییچینگ ، حتما نیاز به تعریف حداقل بار Low Load برای خروجی های اصلی پاور خود دارید . همانطور که مستحضرید کلیه خروجی ها در مدار PWM تحت کنترل و نیازمند بالانس می باشند و شما مجبور به رعایت این اصل مهم می باشید . به طور معمول می توان اشاره داشت که برای خروجی 12+ پاور حداقل نیاز به اعمال بار 1 تا 2 آمپر و برای خروجی 5+ پاور نیاز به اعمال بار حداقل 3 تا 5 آمپر را دارید . همانطور که قبلا اشاره شد خروجی 3/3+ و 5+ پاور از یک منشاء واحد می باشند و نیاز به اعمال بار در این تست ابتدایی بر روی شاخه 3/3+ نمی باشد. در مورد شاخه های ولتاژ منفی نیز همینطور می باشد . در مورد شاخه مجزای 5+ استندبای هم نیاز به اعمال بار نمی باشد . چرا که این شاخه تنها شاخه مجزا و اصلی پاور می باشد که نیاز به اعمال بار Low Load ندارد و رقم اعمال بار حداقل آن بسیار ناچیز و در حد صفر می باشد. 3- جهت دریافت ولتاژ هر شاخه می توانید از ولت مترهای معمولی استفاده نمایید . بدین صورت که اول حداقل بارها را اعمال نمایید . سپس پروب مشکی رنگ ولت متر را داخل یکی از کانکتورهای خروجی مشکی پاور قرار دهید ( این پروب مشکی را تا تست آخرین ولتاژ دست نزنید ، چرا که تمام کابلهای مشکی خروجی ، گراند پاور و از یک نقطه – به طور معمول – منشعب می باشند ) . در مرحله بعد PS/ON را فعال نمایید و بلا فاصله پروب قرمز رنگ ولت متر را بر روی همه خروجی ها و بنا به رنگ آنها قرار دهید . توجه داشته باشید که رنگ زرد معرف خروجی 12+ رنگ قرمز خروجی 5+ رنگ نارنجی خروجی 3/3+ رنگ سفید خروجی 5- رنگ آبی خروجی 12- رنگ بنفش خروجی 5+ استندبای می باشند . ( حتما خروجی 5+ ولت استند بای چک شود چرا که اغلب مشاهده می شود این خروجی مهم ، جهت تست از قلم می افتد ). نکته انحرافی : خروجی سفید رنگ پاورها ( 5- ولت ) مربوط به تغذیه کارتهای آیزا و مادربردهای قدیمی می باشد . مطابق استاندارد جدید ATX تولیدکنندگان پاور می توانند این خروجی را از محصول خود حذف نمایند. در نظر داشته باشید اگر برای مادربرد قدیمی خود پاور تهیه می کنید ، حتما از وجود این خروجی (5- ولت که سفیدرنگ می باشد) بر روی آن مطمئن شوید . 4- بحث مهم در این روش چگونگی تشخیص ولتاژ مناسب می باشد . به عبارت دیگر برای هر ولتاژ مثبت در خروجی پاور، دامنه کاری مشخص 5-/+ در صد و برای ولتاژ منفی دامنه کاری 10-/+ درصد در نظر گرفته شده است . طبیعی است که هرچه ولتاژ به دست آمده به ولتاژ حقیقی نزدیک تر باشد ، پاور شما صحیح تر عمل می نماید . به دامنه های کاری خروجی های پاور مطابق استاندارد ذیل توجه داشته باشید: ---------- (زرد)12+ ولت خروجی پاور در محدوده 60/12+ و 40/11+ مجاز می باشد. ---------- (قرمز)5+ ولت خروجی پاور در محدوده 25/5+ و 75/4+ مجاز می باشد. ---------- (نارنجی)3/3+ ولت خروجی پاور در محدوده 46/3+ و 14/3+ مجاز می باشد. ---------- 5(بنفش)+ ولت استند بای خروجی پاور در محدوده 25/5+ و 75/4+ مجاز می باشد. ---------- (آبی) 12- ولت خروجی پاور در محدوده 80/10- و 20/13- مجاز می باشد. ---------- (سفید)5- ولت خروجی پاور در محدوده 50/4- و 50/5- مجاز می باشد. توجه داشته باشید که پروتکشن OVP تعبیه شده در پاورهای استاندارد ، به طور اتوماتیک ولتاژ خارج از محدوده پاور را قطع می نماید و پاور را خاموش می کند . این نکته توجه شما را به اهمیت وجود پروتکشن های خروجی و ورودی پاور استاندارد جلب می نماید . که لازم است به صورت مفصل تری در مورد آنها صحبت کنیم . 5- توجه کافی به کارکردفن پاور خود داشته باشید . هرگونه کند چرخیدن فن و صدای اضافی فن پاور می تواند در دراز مدت بر کارکرد پاور شما تاثیرات منفی بگذارد. 6- در بسیاری موارد می توانید از پشت شیارهای پاور ، خازنهای الکترولیت خروجی را ملاحظه فرمایید. چرا که در صورت نشتی آنها ( بادکردن ) ، معمولا شما از این طریق تست متوجه اشکال نخواهید شد . پس به آن توجه کافی داشته باشید. 7- به تغییر رنگ کانکتورهای خروجی پاور توجه کافی داشته باشید . در بسیاری موارد مشاهده شده است که با جریان کشیدن زیاد از یک خروجی خاص رنگ کانکتور تغییر و متمایل به قهوه ای می گردد . این موضوع هشداری در جهت چک نمودن سخت افزار و پاور شما توسط تجهیزات مختص خود می باشد . در عکس زیر نمونه ای از یک تستر معمولی پاور را ملاحظه می فرمایید که خود آنرا طراحی و تولید نموده ایم . این اصل مهم را فراموش ننمایید که حتی در صورت جواب مثبت پاور از مراحل تست معمولی ، احتمال وجود خطا در پاور شما تا 50 درصد ناقص می باشد . به عبارت دیگر تایمینگها ، فرکانسها ، پروتکشن ها و.... از قلم افتاده اند ، که در صورت وجود مشکل در هرکدام، به تنهایی دردسرهای زیادی را برای شما ایجاد خواهد نمود .
×
×
