  1. سلام . در این تاپیک تمام مطالب آموزشی (فارسی و انگلیسی) در مورد میکروکنترلر های pic قرار خواهد گرفت .:32:مممم
  2. سلام خدمت دوستان مدار امنيتي منزل را تقديم حضورتون ميكنم توضيحات و شماتيك و كدهاي سورس درون فايل پي دي اف موجود است با تشكر Home Security System(AT89S52).rar

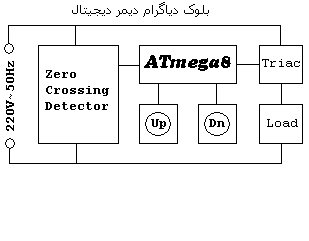

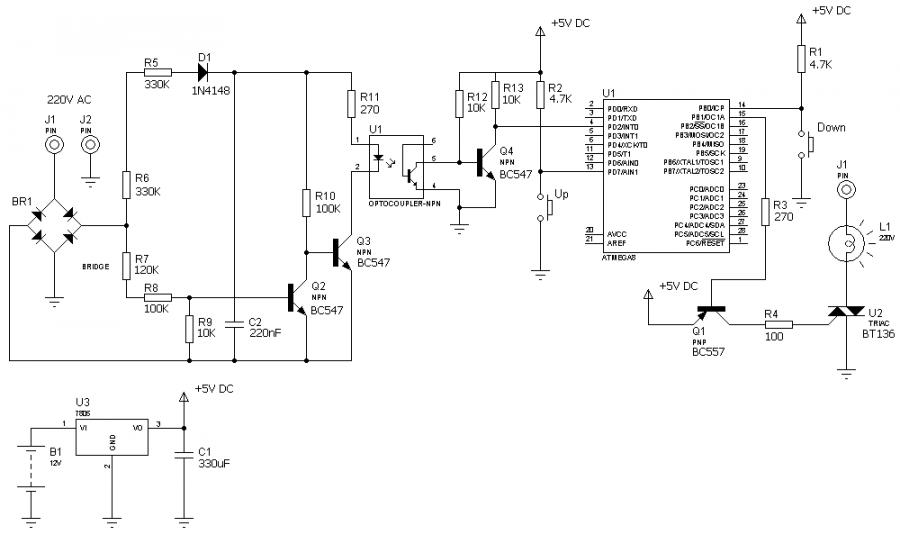

  3. این مدار از سه بخش تشکیل شده : مدار آشکار ساز عبور از صفر (Zero Crossing Detector) مدار کنترل ( میکرو کنترلر ATmega8 و کلید های فشاری) مدار قدرت جهت کنترل بار ( ترایاک BT136 ) در تصویر روبرو بلوک دیاگرام این مدار به همراه نحوه ارتباط بین این سه بخش نشان داده شده است. مدار آشکار ساز عبور از صفر همانطور که از نام آن بر میآید، با هر گذر ولتاژ برق شهر از سطح ولتاژ صفر یک پالس تولید میکند. این پالسها به ورودی وقفه خارجی میکروکنترلر داده میشود و میکرو با آمدن این وقفه، پس از گذشت مدت زمان مشخصی یک پالس در خروجی خود تولید میکند که پالس به گیت ترایاک داده میشود و ترایاک روشن شده و ولتاژ برق شهر را به بار منتقل میکند. مقدار زمان تاخیر ارسال پالس فرمان به ترایاک در واقع تعیین کننده زاویه آتش در مدار است. این زمان توسط دو کلید فشاری Up و Dn قابل تنظیم میباشد. به عبارت دیگر این دو کلید نقش همان ولوم کنترل را در دیمر معمولی بر عهده دارند. البته از ویژگیهای این مدار در این است که در صورت قطع برق، مقدار تنظیم شده توسط کلیدها بهم نخورده، بلکه میکرو این اطلاعات را در حافظه EEPROM داخلی خود ذخیره مینماید و در هنگام اتصال مجدد برق به مدار طبق آخرین وضعیت تنظیمی کار خواهد نمود. اما توضیح نقشه مدار : برق شهر توسط پل دیود BR1 یکسو میشود، سپس به دو انشعاب تقسیم میگردد. یک مسیر توسط مقاومتهای R5, R6 ولتاژ کاهش داده میشود و پس از عبور از دیود D1 به خازن C2 داده میشود تا این ولتاژ صاف گردد و قابل استفاده توسط ترانزیستورهای Q2 , Q3 و ورودی اپتوکوپلر U1 شود. دقت کنید در صورت درست کار کردن این بخش از مدار آشکارساز عبور از صفر ولتاژ تامین شده ( ولتاژ دو سر خازن C2 ) در حدود 7.3 ولت خواهد بود. اخطار ! بدلیل اینکه در این مدار از ولتاژ برق شهر (220 ولت) استفاده شده لذا حتما نکات ایمنی مربوط یه ایزولاسیون رعایت گردد. انشعاب دوم ولتاژ یکسو شده برق شهر از طریق مدار تقسیم ولتاژ شامل مقاومتهای R7 , R8 , R9 کاهش پیدا کرده و به بیس ترانزیستور Q2 اعمال میشود. در زمانیکه ولتاژ ورودی در حال گذر از سطخ صفر است بر روی بیس ترانزیستور Q2 ولتاژی وجود ندارد در نتیجه این ترانزیستور خاموش خواهد بود و باعث میگردد تا پالسی بر روی کلکتور آن تولید شود. این پالس به بیس ترانزیستور Q3 اعمال میشود و ترانزیستور فوق روشن میشود و باعث روشن شدن LED درون اپتوکوپلر میگردد. و نور این LED ، بیس ترانزیستور داخلی اپتوکوپلر را تحریک میکند و این ترانزیستور را روشن میکند. با روشن شدن این ترانزیستور ولتاژ کلکتور آن کاهش یافته و باعث خاموش شدن ترانزیستور Q4 خواهد شد، با خاموش شدن Q4 پالس مثبتی بر روی کلکتور آن ظاهر میشود که جهت تولید وقفه به میکروکنترلر داده میشود. در سایر زمانها که ولتاژ برق شهر از سطح صفر عبور نکرده روال فوق دقیقا معکوس خواهد بود و بعلت روشن بودن ترانزیستور Q4 ولتاژ کلکتور آن صفر است و پالس نداریم. در بخش خروجی نیز میکرو کنترلر با صفر کردن پین 1 از پورت B ترانزیستور Q1 را روشن میکند و باعث تحریک شدن گیت ترایاک خواهد شد. و ولتاژ ورودی برق شهر به بار منتقل میگردد و با صفر شدن ولتاژ ورودی ترایاک خاموش میگردد تا مجددا توسط میکروکنترلر فعال شود. البته حتماً توجه داشته باشید که چون نقشه این مدار را توسط نرم افزار Proteus کشیدهام و این نرم افزار جهت جلوگیری از شلوغی مدار بصورت پیش فرض تغذیه تمامی قطعات را وصل در نظر میگیرد و آنها را در شماتیک نشان نمیدهد. لذا در نقشه فوق هم اتصال تغذیه میکروکنترلر نشان داده نشده است. پس حتما پایه 7 میکروکنترلر را به 5+ ولت و پایه 8 را به منفی متصل کنید. لیست قطعات ترایاک BT136 پل دیود 0.5 آمپر آی سی 7805 میکرو کنترلر ATmega8 ترانزیستور BC547 سه عدد ترانزیستور BC557 دیود 1N4148 اپتوکوپلر PC817 یا مشابه آن کلید فشاری دو عدد مقاومت 330 کیلو اهم 2 عدد مقاومت 120 کیلو اهم مقاومت 100 کیلو اهم 2 عدد مقاومت 10 کیلو اهم 3 عدد مقاومت 4.7 کیلو اهم 2 عدد مقاومت 270 اهم 2 عدد مقاومت 100 اهم خازن 220 نانو فاراد 50 ولت خازن 330 میکرو فاراد 16 ولت Dimer-Code.zip
  4. کامپایلر PicBasic برای برنامه نویسی میکروکنترلر های PIC http://www.rentron.com/Micro-Bot/images/MCS3.GIF Micro Code Studio.zip
  5. با سلام خدمت دوستان مقالات فارسی نوشته شده برای AVR تقدیم به شما: زبان C مقاله آقای سپاس یار همراه فایلهای پروژه http://www.4shared.com/file/q5BLPVM0/avr_learning_with_project.html مقاله آقای نجفی http://www.4shared.com/file/gDxW5vPy/AVR_LEARN_najafi.html آموزش مقدماتی میکروکنترلر ( گروه سپاهان) http://www.4shared.com/file/QXBV-g5P/avrm.html مقاله آقای امینی ( بررسی اجمالی میکرو) http://www.4shared.com/document/qjzQu2xF/LEARNAVR.html مقاله آقای سامان مشتاق http://www.4shared.com/file/xcG5cO76/AVR_persian.html نحوه پروگرم کردن فیوزبیت ها در کدویژن مقاله آقای کمان گری http://www.4shared.com/file/Z7KoQc_K/CodeVision__Fusebit.html زبان بیسیک مقاله آقای خلیلی به همراه فایلهای پروژه http://www.4shared.com/file/Okq_Zmlh/my_book_avr2.html مقاله آقای 1nafar http://www.4shared.com/file/_KMsqdqU/avr_basic_learning.html مقاله تیم سپاهان http://www.4shared.com/file/kGsDFRcY/1-47.html http://www.4shared.com/file/idOl3moi/47-96.html http://www.4shared.com/file/9wEiCADH/96-151.html مقاله خانمها: نیکومرام-حسین زاده-دهقانی http://www.4shared.com/file/scklufEp/AVR-learning_bascom.html مقاله آقای حیاتی http://www.4shared.com/document/Ha-lhvom/Bascom.html مقاله بدون اسم نویسنده http://www.4shared.com/document/UGpMr3KU/avr_book.html سایر موارد کار با AVR Studio و AVR-GCC مقاله آقای سپاس یار http://www.4shared.com/file/9fsY-93z/E_Micro_AVR_AVR-GCC_Starting.html مقدمه درباره avr و مثال lcd در winavr مقاله آقای اسکندر http://www.4shared.com/file/t8SgZ-mN/StartAVR.html مقاله در مورد لاک بیت ها : http://www.4shared.com/document/NC0N-t15/lockbit_avr.html موفق باشید.:32:
  6. pwm.rar - 4shared.com - online file sharing and storage - download
  7. سلام آیا تا به حال به این فکر کرده بودید که گوشی هایی همچون 5800 نوکیا و ... و یا دستگاه های ریموت کنترلر هواپیماهای مدل که با حرکت دست کنترل می شوند و یا دستگاه هایی همچون آیپد چگونه حرکت در مختصات مختلف X و Y را تشخیص می دهند ؟ این کار توسط سنسور هایی انجام می شود که نسبت به تغییر مختصات موقعیت خود حساس می باشند این سنسور ها با نام Accelerometer Sensor شناخته می شوند . توسط فایل زیر می توانید با اینگونه سنسور ها آشنا شوید: an715a دانلود ● آپلود سنتر فایل سایت علمی نخبگان جوان
  8. توسط فایل زیر شما با نحوه برقراری اینگونه mouse ها به میکروکنترلر AVR آشنا می شوید : لینک دانلود
×
×
