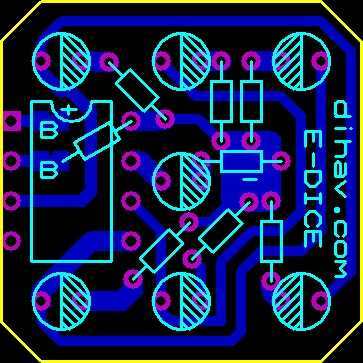

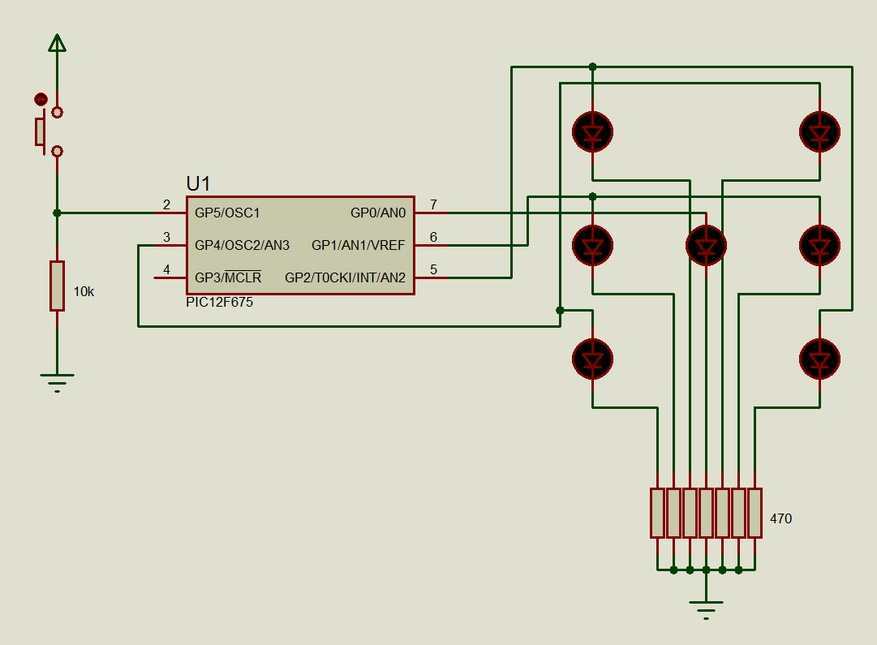

  1. مدار تاس الکترونیک بسیار زیبا 9convert.com - Modern Dice_360p.mp4 قسمت فیوزبیت ها: Set oscillator to internal RC without CLKOUT (INTOSC no CLKOUT) Disable power-up timer Disable watchdog Set MCLR to input pin Disable brown-out reset لیست قطعات : 1x PIC12F675 microcontroller + socket 7x 5mm LEDs 7x 470ohm resistors (1/8 watt) 1x 10k resistor 1x Simple push button 1x 3V coin battery + battery holder(I couldn't find a battery holder so I made it myself) FKSI6BAGOW48QQJ.hex F78GUOIGP2DMDQP.pdf
  2. سلام اینم یک مدار خوب برای بازیابی شماره های تلفن و اطلاعات پاک شده روی سیم کارت ها .مدار روی لینک زیر... http://tamirkaran.ir/forum/attachment.php?attachmentid=3575&stc=1&d=1293724996
  3. مدار کارت افکت 5 کانالی تابلو های ثابت LED طراحی شده در انجمن تخصصی تعمیرکاران http://www.lidareklam.com/FileUpload/bs93603/File/alarmm.gifhttp://www.lidareklam.com/FileUpload/bs93603/File/led_tabela.jpg Animations 5 Kanal.zip
  4. نقش مدار سند کستل و عیوب آن در تلویزیون های CRT به طور ساده این پالس یک نمونه از پالس هورزانتال تقویت شده است که آن را در انتهایی ترین مسیر آن اخذ کرده و بعد از فیـــلتــر کردن به مبدأ یعنی اسیلاتور که آی سی جنگل یا مایکام وان چیپ (uoc) میفرستد تا تشخیص دهد دستگاه در دامنه و فرکانس درست کار میکند یا نه تا بتواند در صورت نیاز آن را تصحیح کند. این پالس در تلویزیونهای مختلف به روشهای گوناگونی از خروجی هایولتاژ اخذ میشود. اما در تلویزیونهای سامسونگ عمدتا از کلکتور اوت پوت گرفته میشود. به این صورت که یک خازن سرامیکی پالس را از کالکتور گرفته و بوسیله یک خازن که معمولا 4700/400 است شده و دامنه آن تغییر میکند و بعد از عبور از یک یا چند مقاومت به آی سی مربوطه فرستاده میشود. مقادیر این قطعات در شاسی های مختلف متفاوت است. مثلا در شاسی ks2a پالس از خازن C407 به مقدار 681/1.6kv عبور کرده و توسط خازن C408 و مقاومت R433 به مقدا 5.8 کیلواهم شده و به پایه 19 آی سی مایکام با لوکیشن IC901 ارسال میشود. خرابی این مدار در این شاسی باعث کشیده شدن تصویر به سمت راست و چین خوردن آن میشود. توضیح مهم اینکه خرابی خازن 4700/400 باعث سوختن مقاومت 5.8 کیلو اهم میشود که باید آنها همزمان عوض شوند. اگر دستگاه پروتکت کرد ابتدا باید مدار سند کستل را بررسی کنید و دقیق تر خازن 4700/400 را.
  5. این مدار که با آی سی SC9153A (جدیدا SA9153 ) طراحی شده در نوع خود بی نظیر وعملکردی بهتر نسبت به مشابه آن که از طرف شرکت ptc ارائه شده ومراحل افزایش وکاهشی این مدار به مراتب بیشتر از آن ومزیت دیگر این مدار دوکانال واستریو می باشد همچنین این آی سی در ایران موجود می باشد http://www.takfaz.com/wp-content/uploads/96139886-300x211.jpg
  6. داريوش

    اموزش.وساخت مدار چاپي PCB

    سلام اموزش وساخت فيبرمدار چاپي PCB با استفادهاز لامينت روش ايدال PBC.rar
  7. MiAnAbY

    روش ساخت اسید برای برد مدار چاپی

    بهترين اسيد كه من ديدم تيزاب است از فروشگاه هاي لوازم كارگاهي زرگري ها (معمولا طبقه زير زمين طلا فروشي ها ) مي توني بخري كيلويي 700 تومن است و 250 گرم مس رو راحت حل ميكنه شفاف هم است( ولي وقتي مس رو حل ميكنه عين نوشابه گاز و كف توليد ميكنه كه محلول ديگه غير شفاف ميشه ) البته دو تا نكته 1- شديدا خطر ناك براي پوست و گاز خفه كننده براي تنفس توليد مي كنه حتما به دستكش هاي ضد اسيد كه هزار تومن است و ماسك و محيط باز بدون سقف نياز داريد 2- ظرف پلاستيكي حاوي تيزاب رو بايد هر 5 روز عوض كني چون به پلاستيك هم رحم نمي كنه و اون رو عين پوست مرغ ميكنه كه پلاستيك خرد ميشه منبع : ECA.IR
  8. اموزش ويديويي نحوه قلع كاري با هوا وحساسيت ان قابل توجه دوستاني كه با سيستم Chip&SMD سر كار دارند وميزان حساسيت كار مدح نظر ميباشد.تقديم به همكاران عزيز.اموزش قلع كاري ليزري SMD ومدار conection.rar اموزش قله كاري توسط هوا جهت SMD&chip.rar
  9. مدار کارت افکت 20 کانالی تابلو های ثابت LED طراحی شده در انجمن تخصصی تعمیرکاران http://www.lidareklam.com/FileUpload/bs93603/File/alarmm.gifhttp://www.lidareklam.com/FileUpload/bs93603/File/led_tabela.jpg Animations 20 Kanal.zip
  10. با سلام لطفا نحوه تست دقيق فتهاي اطراف cpu + مدارات pwm را توضيح دهيد(اگه از مولتي متر استفاده ميشه پراپها بايد روي كدوم پايه باشه و چه مقداري بايد نشون بده) با تشكر./.
  11. مدار عملی اسیلسکوپ با 100 ال ای دی http://tamirkaran.ir/forum/attachment.php?attachmentid=6227&stc=1&d=1320674130 مدار ساخته شده http://tamirkaran.ir/forum/attachment.php?attachmentid=6228&stc=1&d=1320674130
  12. مدار انیمیشن RGB برای تابلو های ثابت LED http://www.lidareklam.com/FileUpload/bs93603/File/alarmm.gifhttp://www.lidareklam.com/FileUpload/bs93603/File/led_tabela.jpg RGB LED.zip
  13. مدار کارت افکت 11 کانالی تابلو های ثابت LED طراحی شده در انجمن تخصصی تعمیرکاران http://www.lidareklam.com/FileUpload/bs93603/File/alarmm.gifhttp://www.lidareklam.com/FileUpload/bs93603/File/led_tabela.jpg Animations 11 Kanal.zip
  14. مدار کارت افکت 8 کانالی تابلو های ثابت LED طراحی شده در انجمن تخصصی تعمیرکاران http://www.lidareklam.com/FileUpload/bs93603/File/alarmm.gifhttp://www.lidareklam.com/FileUpload/bs93603/File/led_tabela.jpg Animations 8 Kanal.zip
  15. سلام توو بخش مدارات انیمیشن یه مدار هستش که اسمش مدار انیمیشن FADE از 1 تا 12 کاناله تابلو های ثابت هست حالا منظور از FADE چیه؟
  16. مدار کارت افکت 3 کانالی تابلو های ثابت LED طراحی شده در انجمن تخصصی تعمیرکاران http://www.lidareklam.com/FileUpload/bs93603/File/led_tabela.jpghttp://www.lidareklam.com/FileUpload/bs93603/File/alarmm.gif Animations 3 Kanal.zip V7.zip
  17. با سلام خدمت اقای میان آبی و بقیه دوستان مدار درایو دو کانال رو میخوام و طرز کار مدار هم بدین صورت است مثل چشمک زن دو کانال که سرعت چشمک زدن رفته رفته بیشتر شده تا نور ال ای دی ها ثابت میشه و سپس هر کانال جدا گانه تقریبا ده تا پانزده بار با سرعت کم تا زیاد چشمک میزنه و دوباره ترکیب از هر دو کانال لطفا در صورت داشتن همچین مداری یا مشابه ان برنامه را بذارید ممنونم
  18. مدار انیمیشن 2کاناله طراحی شده به درخواست یکی از کاربران انجمن 2Kanal .Animations.zip
  19. مدار کارت افکت 16 کانالی تابلو های ثابت LED طراحی شده در انجمن تخصصی تعمیرکاران AnimaTion 16 Kanal.zip
  20. مدار کارت افکت 7 کانالی تابلو های ثابت LED طراحی شده در انجمن تخصصی تعمیرکاران http://www.lidareklam.com/FileUpload/bs93603/File/alarmm.gifhttp://www.lidareklam.com/FileUpload/bs93603/File/led_tabela.jpg Animations 7 kanal.zip
  21. با سلام خدمت استادان محترم من چند وقتي هست كه دارم روي يك فلاشر 220 ولت كار ميكنم نمونه هاي آزمايشي اون رو هم تست كردم ميخواستم نظرتون رو بدونم يه فلاشر با امكانات زير ارزش توليد انبوه رو داره يا نه؟ چون واقعا وقت و هزينه ازم گرفته. و اگه داره چه قيمتي روش بگذارم خوبه؟ - به دليل استفاده از ولتاژ بالا مونتاژ LED ها آسان تر شده و ميتوان حدود 100 LED رو باهم سري كرد. - سرعت و راحتي مونتاژ خيلي بالا ميره. - بدون نياز به مقاومت هاي محدود كننده ي جريان - با انجام تنظيمات نرم افزار ميتوان هر كانال را براي هر تعداد LED تنظيم كرد كه ولتاژ متناسب با همان تعداد رو به LED ها بده. در اين صورت ميتوان از 1 تا 100 ال اي دي رو به يك كانال متصل كرد. - ايجاد افكت هاي فلاشر بدون نياز به اطلاعات در مورد ميكروكنترلر - از طريق نرم افزار - قابليت تغيير تك تك افكت ها توسط مشتري و يا تابلو ساز - بدون نياز به آداپتور - مستقيما به برق شهر متصل ميشه. - در دونمونه ي 10 كاناله و 20 كاناله ساختم اين مدار رو من روي بورد سوراخ دار بستم.البته هنوز كامل كامل نشده. لطفا راهنمايي كنيد امكان موفقيت اين مدار به عنوان محصول هست يا نه؟ پيشاپيش از توجهتون سپاسگزارم.
  22. مدار انیمیشن 10 کاناله تابلو ثابت LED Tabela 10 Chanell Animations.zip
  23. با سلام خدمت تمامي دوستان با توجه به اينكه در انجمن توضيح كاملي درباره فت يا ماسفت براي مدار ال اي دي نبود اين تاپيك رو ايجاد كردم و سوال اينكه نوع فت يا ماسفت در مدار رو چجوري محاسبه كنيم {با توجه به pcb مدارها و تعداد ال اي دي (مثلا براي 5 ال اي دي چه نوعي؟ تا 1000 ال اي دي چه نوعي؟ لطفاً به ترتيب سعودي توضيح بديد)} و سوال دوم اينكه چرا براي هركدام يك مقاومت در حدود 1kΩ وجود دارد(نمونه در در فايل lyt مدارها)؟
  24. فايل hex در پوشه ي release قرار دارد. توضيح براي دوستاني كه ميخواهند برنامه رو تغيير بدهند: برنامه با كامپايلر gcc avr تحت اديتور eclipse نوشته شده قابل كمپايل با avr studio نيز هست. منبع كلاك: اسيلاتور 4MHz داخلي. flasherm8_x9_gcc.zip
×
×
