دزد گیر برای منزل با قابلیت برنامه ریزی سیستم زنگ خطر
m.kh2000 پاسخی ارسال کرد برای یک موضوع در مدارات الکترونیک
دزد گیر برای منزل با قابلیت برنامه ریزی سیستم زنگ خطر معرفی در این پروژه ما طراحی کم هزینه با کارایی بالا برنامه ریزی سیستم های امنیتی و بدون نیاز به هزینه بالا برای راه اندازی وجود دارد . این سیستم با استفاده از چند LDR به عنوان سنسور ورودی است. هنگامی که سنسور بالا (ها) سیستم باعث ممکن است کاربر با شماره تلفن (با استفاده از نرم افزار در مولد DTMF) و شماره گیری فعال کردن آلارم صوتی قدرت بالا و چراغ. تمام پارامترهای ژنراتور DTMF، آلارم صوتی و رابط نور را از طریق رابط سریال RS232 برنامه ریزی شده است. سیستم عامل های کنونی این سیستم ارائه سیستم کنترل تعاملی از طریق رابط RS232 است. این سیستم کنترل شامل با منو رانده گزینه های پیکربندی، تست های خود ژنراتور گزارش، سیستم، و غیره این سیستم همچنین شامل 5W (با بلندگوی 4Ω) زنگ های صوتی با سه تن انتخاب تنظیمات، که شامل آژیر پلیس، آتش نشانی آژیر موتور و آژیر آمبولانس. امکانات سیستم - رابط کاربری لمس تن تلفن شماره گیری - قدرت صوتی زنگ 5W به بالا 2 - حسگر رابط با تنظیم حساسیت جداگانه - برنامه را از طریق رابط RS232 -سلول نوری هوشمند ON / OFF کردن ای سی ها این سیستم از PIC16F877A میکروچیپ استفاده می کند به عنوان یک کنترل کننده اصلی، LM339 به عنوان رابط سنسور، UM3561 به عنوان ژنراتور تن و μPC2002 به عنوان راننده سخنران (آمپلی فایر صوتی). LM7805، LM7812 و LM317 تنظیم کننده ولتاژ استفاده می شود برای به دست آوردن +5 V، +12 V و 3 V بود. Fig.1 - اتصال دهنده ها، جامپر ها و کنترل های دیگر از صفحه اصلی قابل برنامه ریزی سیستم های امنیتی با زنگ هشدار طراحی PCB با توجه به این مقاله می سازد مونتاژ بسیار ساده است. به عنوان PCB شامل 230V AC مراقبت از خطوط اصلی باید انجام شود در حالی که مونتاژ مدار. همانطور که در fig.1 تمام سنسورهای فتوالکتریک نشان داده شده است، برخی از سوئیچ ها و سخنران زنگ با مدار را از طریق میله های رابط متصل است. اتصال دهنده ها و کنترل های خارجی ورودی برق DC: ضمیمه DC منبع تغذیه 18V - خروجی 25V (2A حداکثر). رابط: RS232 اتصال کابل سریال RS232 به پورت به پیکربندی سیستم. کابل RS232 نول مودم با استفاده از این پورت. تلفن / خط اتصال: ضمیمه استاندارد RJ12/RJ11 اتصال کابل تلفن به این پورت. یکی از پورت نیاز به خط تلفن و پورت های باقی مانده استفاده از تلفن (و آن اختیاری است). در 3V عرضه لیزر: 3V عرضه خط برای مونتاژ لیزر دیود. اتصالات برای حسگر 1/2: ضمیمه LDRs های بالا حساس برای این پورت. برای به دست آوردن حداکثر حساسیت آن توصیه می شود برای استفاده از EG & G LDRs VACTEC. وضعیت شاخص: نشان می دهد، اجرا، برنامه و سنسور حالت ماشه. تنظیم مجدد سوئیچ: این دکمه را فشار دهید تا کل سیستم زنگ خطر به تنظیم مجدد. این دکمه را فعال کنید هنگامی که اژیر فعال است. ممکن است به استفاده از این تابع در تلفن شماره گیری / رینگر. تلفن شماره گیر سوئیچ قادر می سازد: در این سوئیچ را روشن کنید برای فعال کردن گوشی ویژگی شماره گیری از این سیستم، سنسور محیط زیست: در مدار LDR به تشخیص شرایط نور محیط زیست. کنترل حجم صدا زنگ: با استفاده از این برای کنترل قدرت خروجی (حجم) زنگ قابل شنیدن است. 230V نور اتصال: ضمیمه 230V AC نور (و یا مرتبط با محیطی) به این پایانه است. تن انتخاب: پیکربندی استاد نواخت زنگ را از این بلوز به شرح زیر 1-2: آژیر موتور آتش 2-3: آژیر آمبولانس باز: آژیر پلیس (1-3 بلوز ترمینال اتصال، این ترکیب به طور دائم ممکن است کل سیستم صدمه بزند) Beeper: بوق تولید (برای مثال: در خطا های ورودی، و غیره) برنامه / اجرای اتصال سوئیچ ها: ضمیمه سوئیچ به این هدر اجرای برنامه و یا حالت را انتخاب کنید. آلارم صوتی خروجی: ضمیمه 8Ω (8W) و یا 4Ω (10W) سخنران این کانکتور. کالیبراسیون و تست هنگامی که همه چیز مونتاژ مراحل زیر را برای کالیبره کردن سیستم، 1. IC1، IC2، IC3 و IC4 از پایگاه IC. 2 درخواست (22V حداکثر) منبع 18V DC به اتصال برق (J3). 3. بررسی ولتاژ بین Pin12 (GND) و از IC2 Pin3. به آن نیاز دارند به 4.8V - 5.1V DC. 4. چک کردن ولتاژ بین GND و E $ 4 بلوز. به آن نیاز دارند به 11.7V - DC 12.3V. 5 اتمام ولتاژ بین Pin1 و Pin3 (GND) از JP1 را. به آن نیاز دارند به 2.5V - 3.1 V 6. اگر مرحله بالا 3، 4 و 5 درست است، قطع منبع تغذیه و درج IC1، IC2، IC3 و IC4 به پایگاه IC مناسب. ضمیمه بلندگو مناسب برای X4 و کابل RS232 به سیستم وصل کنید. 7. بستن بلوز J2 (در حالت برنامه) و قدرت را بر روی سیستم. 8. دانلود و نصب بتونه به کامپیوتر هدف و راه اندازی "سریال" ارتباط با نرخ علامت در ثانیه 9600 (شکل 3). 9. مطبوعات "2" و وارد "حالت" پارامتر راه اندازی. پیکربندی تمام گزینه های پارامتر با تنظیمات مناسب. 10. ضمیمه خط تلفن برای اتصال تلفن / خط و در فوتوالکتریک رفع LDR سنسور اتصال دهنده های X1 و X2. Fig.2 - DTMF خروجی تولید شده توسط سیستم در مراحل تست است. (نقطه تست ها: TRN1 ترمینال ورودی) 11. مطبوعات "3" و اجرای "تست خود". 12. تنظیم R4، R6 * و R8 * کنترل های از پیش تعیین شده، در صورتی که سنسورها trigged نه به عنوان انتظار می رود. 13. تنظیم R11 از پیش تعیین شده "روز" و "شب" تشخیص حالت برای کنترل. 14. باز کردن جهنده J2 و مطبوعات 5 برای بازگشت به حالت اجرا. 15. خاموش کردن منبع تغذیه را قطع و کابل RS232 است. Fig.3 - بتونه راه اندازی تنظیمات را برای برنامه ریزی سیستم های امنیتی با زنگ هشدار * R6 - حساسیت حسگر X1، R8 - X2 حساسیت حسگر، R4 - سنسور کنترل کننده افزایش (حالت معمول) دوستان بقيه تصاوير نيز در فايل ضميمه قرار دارد home_alarm.rar
-

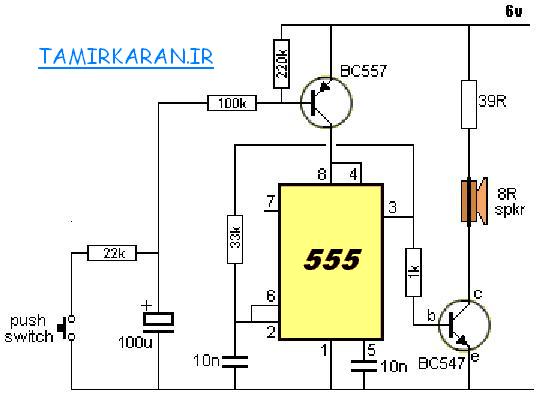

http://tamirkaran.ir/forum/attachment.php?attachmentid=5306&stc=1&d=1311254665
