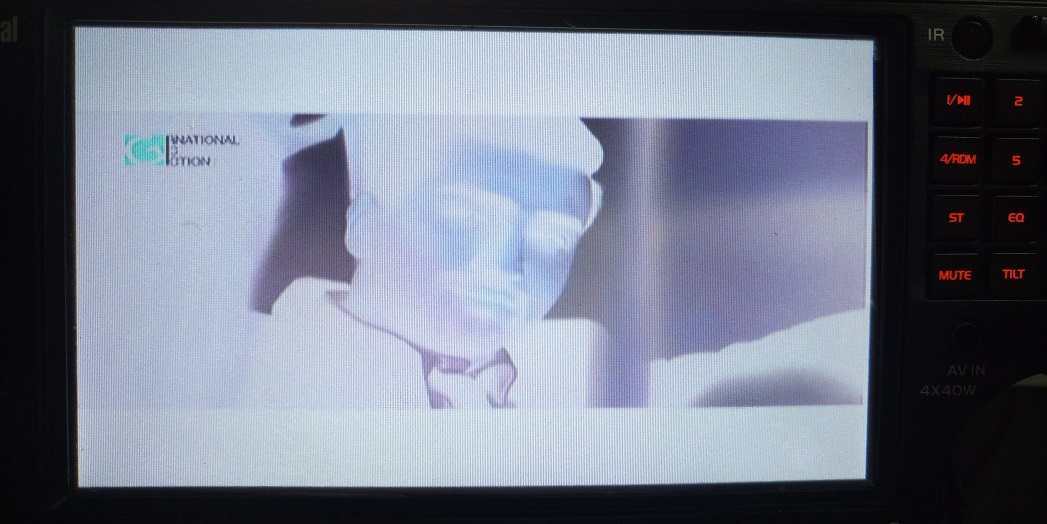

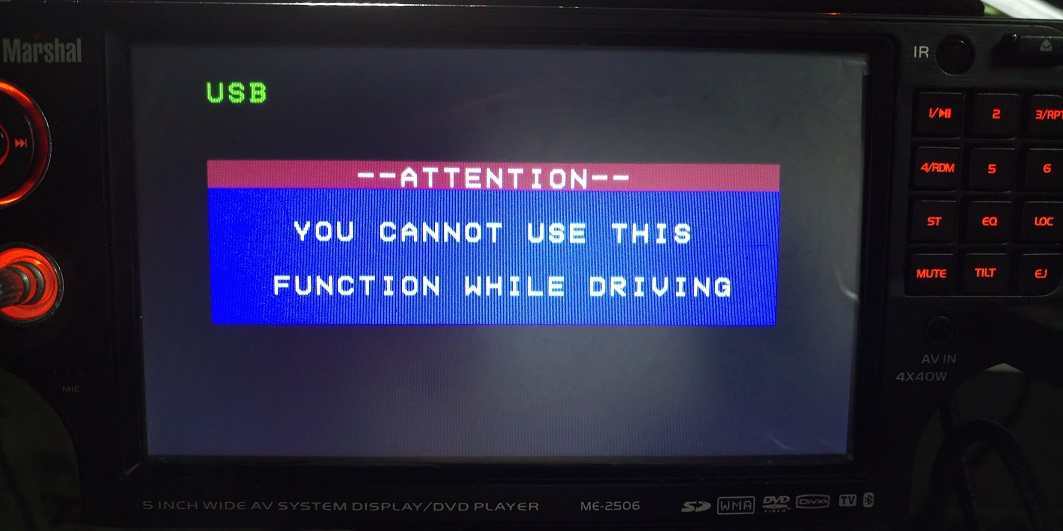

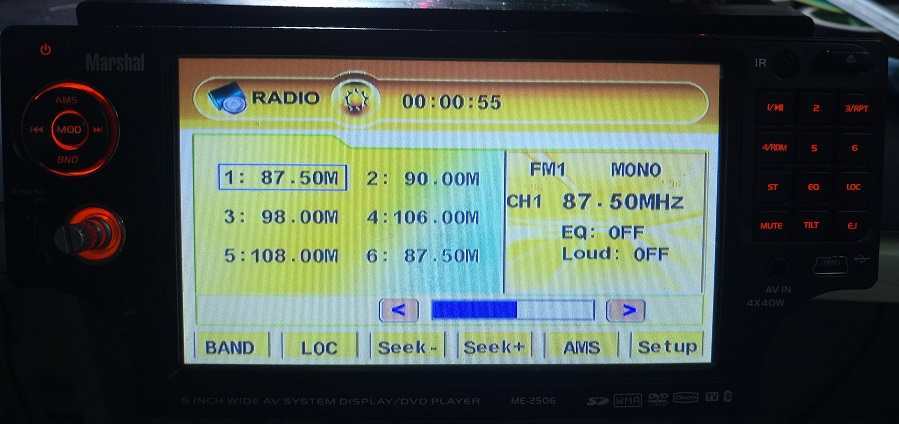

  1. با سلام خدمت همکاران عزیز پخش مورد نظر همه چیزش اوکی هست فقط تصویر به صورت نگاتیوی نمایش داده میشه. جالب اینجاست OSD رنگ درسته. خروجی هم رنگ و تصویر درسته. ورودی ویدئو خارجی (AUX) میدهم باز هم نگاتیوی هستش. خروجی Y و C و CVBS مستقیم از برد سروو گرفتم آنها هم رنگ درست هستند. پردازنده MT1389 را با فایل فلش دیگر فلش کردم مشکل پا برجاست. خودم فکر میکنم تنظیمات جایی به هم خورده ولی داخل تنظیمات چیزی پیدا نکردم، اگر تنظیمات مخفی داره ممنون میشم راهنمایی کنین. تصاویر ضمیمه گویای همه چیز هست
  2. با سلام خدمت همه دوستانir@n2 تلویزیون صنام مدل 21A4 تصویرش چشمک میزد. مقاومت R384 روی پایه 50 آی سی UOC درآورده به جاش یه مقاومت 8.6K قرار دادم مشکلش حل شد..
  3. سلام مدل : t720fb مشکل : روشن می شود ولی تصویر نمی دهد. و چراغ پاور جلوی مانیتور چشمک می زنه.
  4. سلام یکی از دوستای من یه مانیتور lcd سامسونگ داره مشکلش اینه که وقتی روشن میشه یکی دو ساعت خوب کار میکنه ولی یهو تصویر میره. مانیتور رو خاموش روشن میکنه درست میشه ولی یه ربع بعد دوباره همین طوری میشه بعد هر 5 دقیقه بعد هر 1 دقیقه... http://forums.hotoverclock.com/images/smilies/happy.gif مدل مانیتورش یادم نیست یکم قدیمیه. فکر نکنم مشکلش زیاد حاد باشه نه؟ فکر میکنید هزینه تعمیرش چقدر شه؟ مرسی
  5. دوستان اگر تصویر شما نویز دارد خازن اصلی تغزیه را تعویض کنید صد در صد حل میشودir@an2
  6. سلام سیستم یکی از آشناهام چند وقت پیش هم گرافیک و هم هاردش باهم مشکل پیداکرد بردش گارانتی درستش کردن حالا وقتی گرافیک روی سیستم هستش کارت گرافیک تصویر نداره ولی آنبرد تصویر داره با یه گرافیک دیگه هم تست کردم باز همین مشکلو داشت حالا مشکل از کجاست؟ چیکار کنم؟ احتمال داره که مشکل از بایوس باشه و با آپدیت حل بشه؟
  7. باسلام تلویزیون صنام مدل:5398 به شماره شاسی:TA41-40008Aکه تصویر را ازطرفین { عرض} باز کرده بود؟بطوری که ارم شبکه دیده نمیشود؟با برسی مدار این عیب را از خازن عدسی به شماره مداری :C418 وبا ظرفیت 364J-400Vرا تعویض کردم ومشکل حل شد .امیدوارم روزی به دردتان بخوردiran
  8. در تلویزیون گلدستار زمان روشن شدن صدای زوزه از های ولتاژ شنیده میشد و در جاهایی که تصویر زیاد سفید هست زوزه شدیدتر و در تصویر خطوط شیه شیه دیده میشد رفع عیب : این ایراد از بهم خوردن پالس هوریزانتال بود که بدلیل اختلال در پالس در خروجی این مشکل بوجود می آمد این ایراد از خازن هایی با لوکیشن C402 با ظرفیت 33 میکروفوراد - C557 با ظرفیت 47 میکروفوراد - C545 با ظرفیت 10 میکروفوراد میباشد محل قرار گیری خازن رو در تصویر زیر مشاهده کنید
  9. سلام LED LG 32LE4500 TA حاله ائی از تصویر موجود است فلت ها کامل تمیز شده اند ایا میتونه عیب نرم افزاری باشه یا پنل است اگر تصویر به صورت حاله ائی موجود است از همکاران به مورد برخورد کردن تصویر به صورت نگاتیف است ممکن برد تیکان یا ftf باشد به گفته مشتری خود به خود اینجوری شد
  10. msarv

    تصویر تلویزیون جمع شده

    با سلام من یه تلویزیون سونی دارم وقتی روشن میشه تصویر خیلی جمع شده در حد یک خط پهن عمودی بعد از چند دقیقه که روشن میمونه تصویر کم کم باز میشه ولی نه کامل اگر ممکنه راهنمایی بفرمائید 21 اینچ هم هست مدل دقیق یادم نیست.
  11. سلام LCD مارشال مدل ME-122MKII دیویدی دار . قسمت DVD تصویر قطع شده قسمت dvd مکانیزم ولنز خراب بود که با تعویض درست شد قبل از تعویض فیلم به صورت شطرنجی یا شکسته پخش میکردسیستم الکترونیک درست بود ولی نمیدانم که چی شده عکس یا برنامه بطور کل سیگنال از dvd به lcd ارسال نمیکند وبعضی از مواقع تصویر lcd از ابی به مشکی برای پخش dvd میرود ولی باز برمیگردد وسیگنالی برای پخش نیست. ولتاژها همه درست هستند اربابان در این زمینه نظری تجربه ای ندارند کمک کنند البته امیدوارم منظورم را رسانده باشم با تشکر
  12. با سلام بر اساتید محترم من یک تلویزیون 46 سامسونگ سه بعدی سری 8 دارم که مدتیه نقاط سفیدی در وسط و عمدتا قسمت پایین ( بیشتر هنگام روشن کردن اولیه) و تکرار و قطع صدا دارد. من قبلا برای استفاده از اینترنت تلویزیون وارد منو مخغی شدم و به احتمال ندانسته پارامتری را دستکاری کردم البته به احتمال.بعد به سفارش دوستان ریست کارخانه کردم ( هم در حالت منو مخفی و هم در حالت 10 ثانیه نگه داشتن کلید اگزیت) ولی مشکل حل نشد.حال با توجه به سوابق کاریتون شما مشکل را در کجا می بینید و چاره چیست؟(فقط خواهشا تعویض برد نباشد) ممنون میشم زود جوابمو بدید
  13. با سلام خدمت همه دوستان عزیز.. یک تلویزیون LCD سونی مدل KLV-40EX400 مشکل نگاتیو شدن تصویر دارد. نرم افزار دستگاه را هم آپدیت شد.ولی مشکل حل نشد.در ضمن با صفر کردن مقدار BRIGHTNESS مشکل تا حدی برطرف میشه. اگه دوستان تجربه ای دارن.لطفا راهنمایی کنید..
  14. سلام دوستان من یه ال سی دی سامسونگ 32 اینچ هست با کد مدل la32b350f1x304 که متاسفانه دم عیدیه هنگام تمیز کاری خونه مشکل براش پیش اومده(در ضمن با پارچه نم دار تلویزیون تمیز نشده)، تلویزیون را روشن میکنند اول تصویر داشته بعد تصویر محو و سیاه میشه به صورتی که سمت چپ تلویزیون تا وسط سیاه است و از وسط به بعد خط های عمودی سفید رنگ تا آخر صفحه را پر میکنه در ضمن با روشن شدن تلویزیون در این حالت صدا نیز پخش میشود ولی تصویر نیست ممنون میشم دوستان راهنمایید کنید تشکر

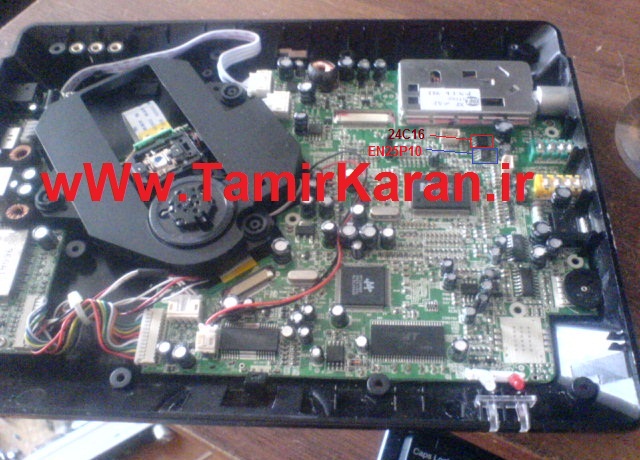

  15. شاسی : JD-DV719-MTK-MST-MB01 ابراد : تصویر در قسمت DVD نصف شده بود ولی تصویر تلویزیون و ... کامل بود رفع عیب : در این پرتابل خیلی مشکل میشه آی سی فلش رو تشخیص داد ایراد از آی سی ایپرام با شماره 24c16 بود که توسط پروگرامر پاک کردم و نصب کردم و مشکل برطرف شد در این شاسی جای آی سی فلش و ایپرام رو مشخص کردم : آی سی ایپرام : 24C16 آی سی فلش : EN25P10 که بروی آی سی نوشته شده P10 [sOURCE]منبع : .:: انجمن تعمیرکاران ::.:: تخصصی ترین مرجع الکترونیک در ایران ::.[/sOURCE]
  16. با سلام لطفاراهنمایی کنید می خواستم از کسانی که در مورد این لامپ تصویر مدل گراندیک که اطلاعاتی دارن لطف کنن من را راهنمایی کنن اخه این مدل از پارس گراندیک خیلی حساس هستند. مشکل لامپ: سمت راست تصویر نوار پهنی سه سانتی از بلای تصویر تا پایین کشیده شده است وتصویر بعد از نوار پهن میاد با پوزش من هرجا دنبال شماره شاسی کشتم نبود. پارس گراندیک 29LEADER مدلst2913 mx-pip

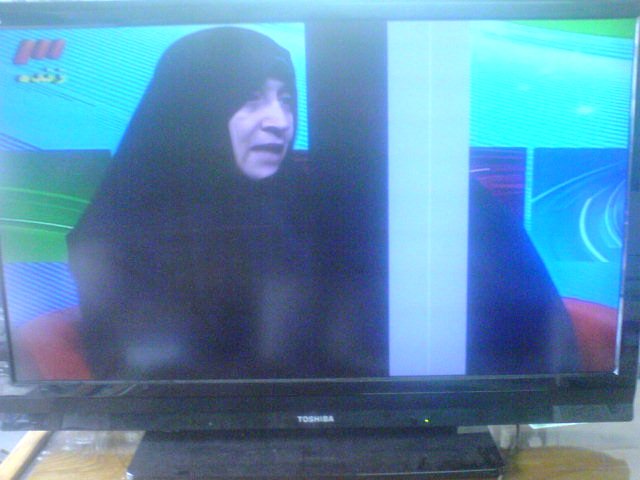

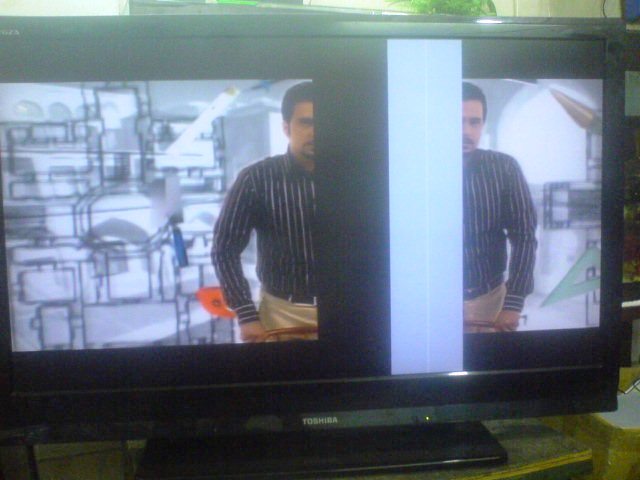

  17. سلام LCD توشیبا مدل 42CV600E تصویر به صورت زیر در اورده شده به وصیله دونوار پهن تصویر جدا شده است. اساتید تجربه ای در این ضمینه دارند؟ با تشکر
  18. سلام تلویزیون ال جی مدل 21FB920PZ با شاسی ME-022A دارم که تصویر بخوبی نشان داده میشود ولی تصویر کانال از پایین به بالا در حرکت هست در این حالت صدا نیست و صدا هم بعداز مدتی وصل میشود ولی در حالت AV هیچگونه مشکلی صدا و تصویر ندارد کار های انجام شده : پروگرام ایپرام رفع قلع مردگی های مدار رفع قلع مردگی های تیونر البته بنده هنوز شکم به تیونر هست دوستان نظرشون چیه ؟؟؟
  19. 1- دات پیچ: دات پیچ عبارتست از فاصله مرکز تا مرکز پیکسلهای روی تابلو که در کیفیت تصویر نمایشگر، تأثیر بسیار زیادی دارد به طوری که هر چه دات پیچ کمتر باشد تراکم پیکسلها بیشتر شده و کیفیت بالاترمیرود. 2- رزولیشن: به تعداد کل پیکسلها در نمایشگر رزولیشن گفته میشود هرچه رزولیشن بالاتر باشد کیفیت تصویر بهتر است، رزولیشن برحسب ماتریس سطر و ستون بیان میشود. مثلاً رزولیشن 128×32 یعنی 32 پیکسل در ستون 128 پیکسل در سطر وجود دارد. رزولیشن با ابعاد تابلو رابطه مستقیم و با دات پیچ تابلو رابطه عکس دارد. نکته: پیکسل در تابلوهای تک رنگ شامل 1 عدد دیود نورانی، در تابلوهای 3 رنگ شامل 2 عدد دیود نورانی، در تابلوهای هفت رنگ شامل 3 عدد دیود نورانی و در تابلوهای تمام رنگی (full color) شامل 4 عدد دیود نورانی میباشد. 3- شدت نور: شدت نور در هر LED که در نهایت شدّت درخشندگی کل تابلو را تشکیل میدهد به نوع LED و نوع بُرد بستگی دارد. (الف) نوع LED: هر چه LED مرغوبتر باشد شدّت نور ،طول عمر و زاویه دید آن بیشتر میشود. (ب) نوع بُرد: مهمترین عامل در شدّت نور تابلو نوع بُرد آن است که به دو نوع کلی استاتیک (DC) و رِفرش (Refresh) تقسیم میشود در بردهای استاتیک جریان به طور مستقیم از تغذیه به هر LED میرسد و این امر باعث میشود نور تابلو به بالاترین حدّ ممکن برسد ولی در بردهای رفرش همانگونه که از اسم آن مشخص است جریان در صفحه نمایشگر بارها رفرش میشود و این امر باعث میشود نور تابلو شدیداً کاهش پیدا کند و دید آن مخصوصاً در روز فوقالعاده کم شود و روش تشخیص آن این است که از صفحه نمایشگر بوسیله دوربین دیجیتال (تلفن همراه) فیلمبرداری میکنیم در صورتیکه فیلم بهطور طبیعی بود برد نمایشگر استاتیک در صورتیکه تصویر همراه با خطوط تیره بود بُرد آن رفرش است. 4- زاویه دید: زاویهای است که نور از LED ساطع میشود مثلاً زاویه دید 160 درجه یعنی اینکه led در نتیجه نمایشگر تا زاویه 160 درجه از مقابل تابلو میتواند از تابلو روان را مشاهده نماید. 5- کنتراست: نسبت کنتراست بیانگر اختلاف بین سطوح مشکی نسبت به سطوح سفید نمایشگر است هرچه این عدد بزرگتر باشد تصویر با وضوح و کیفیت بهتری رؤیت خواهد شد. سایهبانها، برای جلوگیری از اثر نورهای اطراف و خورشید و همچنین سطوح منعکس کننده نور مانند شیشه بر روی نمایشگر همگی بر نسبت کنتراست تأثیر گذارند. 6- سرعت فریم تصویر: این سرعت بیانگر تعداد فریم تصویر در ثانیه میباشد و کم بودن این سرعت باعث میشود تصویر در چشم بیننده پَر پَر کند البته در بیشتر اوقات این سرعت از داخل نرمافزار نمایشگر قابل تنظیم است. 7- پیکسل مجازی و واقعی: تکنولوژی مدیریت نرمافزاری ledهای هر پیکسل با به اشتراک گذاری آنها با ledهای پیکسلهای دیگر جهت بوجود آوردن نقاط مجازی به منظور بالابردن کیفیت تصویر به صورت نرمافزاری. روش کار به این صورت است که با کنترل مستقیم LEDها، هر LED میتواند با چهار پیکسل مجاور تشکیل پیکسل جدید دهد.
  20. TMELECTERONIC

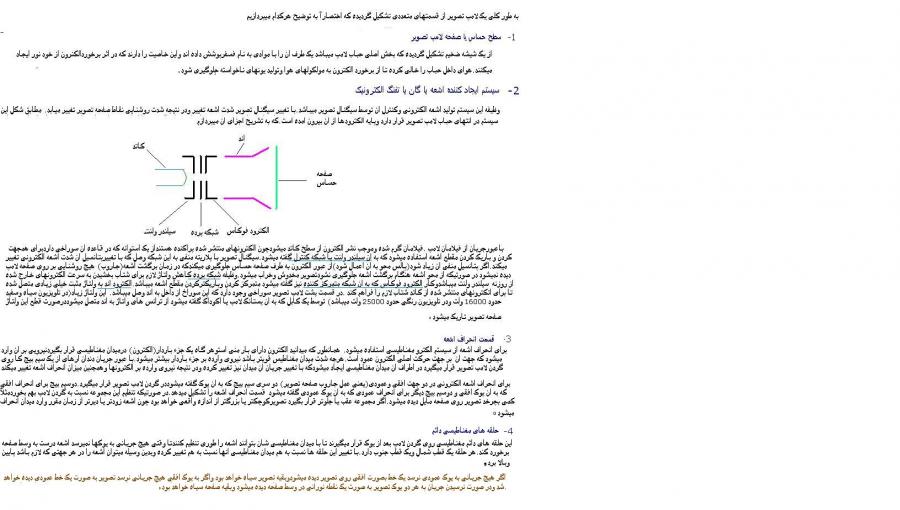

    ساختار لامپ تصویر

    برای اشنایی با ساختمان لامپ تصویر وتشریح مختصر اجزای ان این مبحث را مرور کنید
  21. تلویزیون پاناسونیک مدل :TX-21FJ70R ایراد : تلویزیون روشن میشود و راستر موجود هست و بعداز گذشت نیم ساعت برفک / صدا / تصویر میآید رفع عیب : با تعویض خازن های خروجی پاور به مقدار 3 عدد خازن 470 میکروفوراد 16 ولت و 1 عدد خازن 220 میکروفوراد 16 ولت بروی پایه های رگولاتور در تغذیه مشکل برطرف شد
  22. عیب : درشاسی S15A تصویر از چهار طرف وقتی کانال عوض میکنیم تصویر باز میشود رفع عیب : خازن c 406/183عوض شود.
  23. تلویزیون سامسونگ ایراد : تلویزیون بروی AV2 از جلو تصویر داشت ولی از سوکت های پشت روی AV2 تصویر نداشت رفع عیب : با بررسی فیش های پشتی دیدم هیچگونه پایه ای قلع مردگی نداره و تمام اتصالات برقرار هستند از اونجایی که این فیش در صورتی کار میکنه که فیش های جلو بخوبی جواب بدن ولی با تست تصویر روی فیش های جلو تصویر داشتیم ولی برای بررسی بیشتر فیش ها ی جلو رو خارج کردم و دیدم پایه فیش تصویر کنده شده و زمانی که فیش رو وارد میکنی اتصال برقرا میشه ولی وقتی فیش رو خارج میکنی اتصال قطع میشه و از فیش پشتی تصویر قطع میشه که با وصل کردن این پایه مشکل برطرف شد
  24. تلویزیون ال جی مدل : 21FB920PZ شاسی : MC-022A ایراد : حرکت تصویر کانال از پایین به بالا ولی روی AV مشکلی ندارد رفع عیب : با بررسی مدار و چک کردن بخش AV هیچگونه مشکلی در بخش AV نداشتیم که مشخص شد ایراد از بخش تیونر هست که با قلع مردگی های مدار تیونر و پایه های تیونر مشکل همچنان پا برجا بود با بررسی بیشتر متوجه خرابی 3 عدد خازن در تیونری که آنتن به آن متصل میشود شدم که با تعویض 3 عدد خازن با مقدار های 1 میکروفوراد 50ولت - 2.2 میکروفوراد50ولت - 47میکروفوراد50ولت مشکل کاملا برطرف شد خیلی از تعمیرکاران چون اطلاعی از این ایراد ها ندارند مستقیم تیونر را تعویض میکنند که با این کار خرج سنگینی برای مشتری میتراشند http://tamirkaran.ir/forum/attachment.php?attachmentid=6336&stc=1&d=1321461196 توجه داشته باشید در صورت دشارژ نکردن خازن C110 در کنار تیونر ولتاژ خازن در تیونر تخلیه شده و باعث خرابی تیونر و راستر شدن حالت تی وی میشود

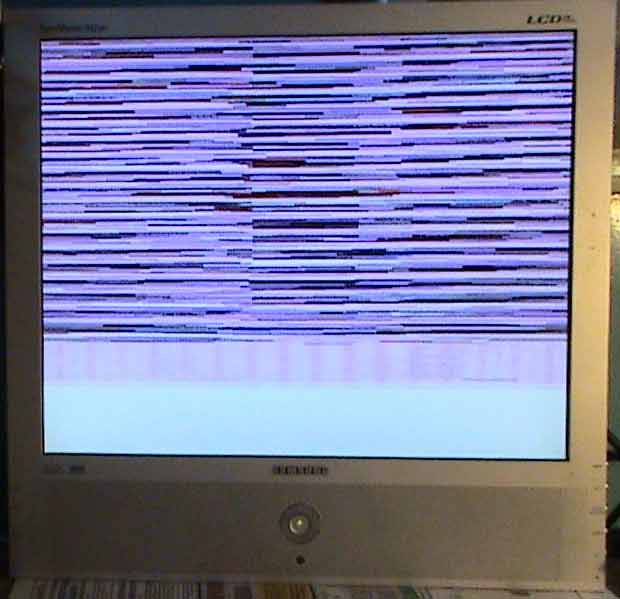

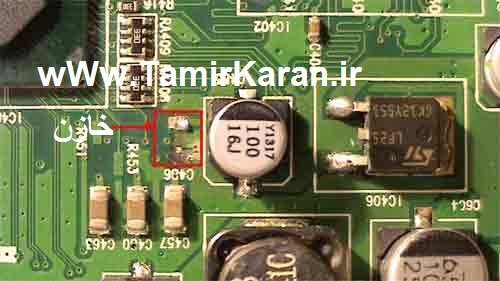

  25. LCD سامسونگ مدل : LCD Samsung Sync Master Model: 932 MP A ایراد : تصویر بصورت زیر می باشد رفع عیب : با تعویض خازن با لوکیشن C486 مشکل برطرف شد
×
×
