مدارات عملی تستر ریموت کنترل ( مخصوص تعمیرکاران )
MiAnAbY پاسخی ارسال کرد برای یک موضوع در مدارات الکترونیک

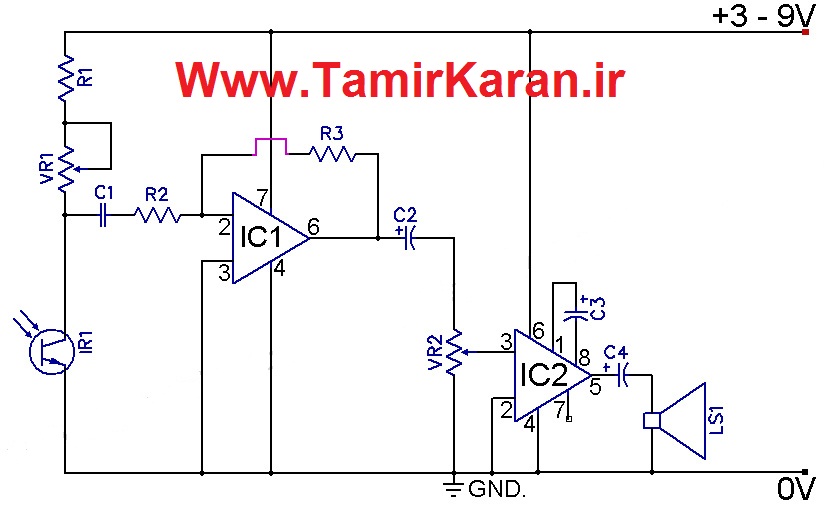

[ مدارات عملی تستر ریموت کنترل ( مخصوص تعمیرکاران ) PARTS LIST R1 10kΩ R2 1kΩ R3 1MΩ VR1 1MΩ Preset VR2 10KΩ Preset C1 0.01µF (103) C2 1µF 16V C3 10µF 16V C4 220µF 16V IR1 Infrared Photo-Transistor LS1 8Ω 0.5W Small Speaker IC1 LM741 IC2 LM386- 2 پاسخ
-
- 3
-
-
- تستر
- تعمیرکاران
- (و 5 مورد دیگر)
-
این وسیله بسیار ساده و کارآمد و ارزان می تواند قطعات الکترونیک را آزمایش کند. نتیجه سلامت و اسم آنها را مشخص کند و روی ال سی دی نشان دهد. مانند: ظرفیت خازن - مقدار مقاومت - دیود - ترانزیستور - ترایاک و تریستور. تمامی توضیحات به زبان فارسی به همراه تصویر راهنما برای ساخت در مقاله مربوطه و یک عدد فیلم کوتاه طرز کار موجود است. electronic components tester using atmega8.zip
-
روشهای اصولی تست ابتدایی یک پاور ساپلای و نحوه کار با تستر آن
mhcenter پاسخی ارسال کرد برای یک موضوع در آموزش تشریح مدار پاور ساپلای PC
روشهای اصولی تست ابتدایی یک پاور سوپلای (Power Supply) بحث در زمینه تست حرفه ای یک پاور (Power Supply) به صورت اصولی نیازمند تجهیزات خاصی می باشد .که در آینده در مورد آن بحث خواهیم نمود . اما اگر قصد تست معمول و پیش پا افتاده از یک پاور رادارید ، مواردزیر را در نظر داشته باشید: 1- اتصال کوتاه کابل سبز رنگ PS/ON ( این رنگ - سبز - فقط برروی کانکتور 24 پین پاور معروف به Main Connector مشاهده می شود ) با هر یک از خروجی های مشکی رنگ پاور . در این مورد توجه داشته باشید که پاورهای جدید با ویرایش 01/2 به بالا در زمینه PS/ON خود بسیار حساسند . چرا که سیگنال ارسال شده توسط Main متناسب با استانداردTTL و طراحی عمومی در این گونه پاورها می باشد . پس تکرار این روش به کرات و اتصال طولانی مدت دو کابل ، موجب آسیب دیدگی بخش PS/ON پاور شما می گردد .( جزییات کاملتر را در آینده بازگو خواهم کرد ). 2- حتما در نظر داشته باشید جهت دستیابی به ولتاژ مورد نظر در خروجی یک پاور ساپلای سوییچینگ ، حتما نیاز به تعریف حداقل بار Low Load برای خروجی های اصلی پاور خود دارید . همانطور که مستحضرید کلیه خروجی ها در مدار PWM تحت کنترل و نیازمند بالانس می باشند و شما مجبور به رعایت این اصل مهم می باشید . به طور معمول می توان اشاره داشت که برای خروجی 12+ پاور حداقل نیاز به اعمال بار 1 تا 2 آمپر و برای خروجی 5+ پاور نیاز به اعمال بار حداقل 3 تا 5 آمپر را دارید . همانطور که قبلا اشاره شد خروجی 3/3+ و 5+ پاور از یک منشاء واحد می باشند و نیاز به اعمال بار در این تست ابتدایی بر روی شاخه 3/3+ نمی باشد. در مورد شاخه های ولتاژ منفی نیز همینطور می باشد . در مورد شاخه مجزای 5+ استندبای هم نیاز به اعمال بار نمی باشد . چرا که این شاخه تنها شاخه مجزا و اصلی پاور می باشد که نیاز به اعمال بار Low Load ندارد و رقم اعمال بار حداقل آن بسیار ناچیز و در حد صفر می باشد. 3- جهت دریافت ولتاژ هر شاخه می توانید از ولت مترهای معمولی استفاده نمایید . بدین صورت که اول حداقل بارها را اعمال نمایید . سپس پروب مشکی رنگ ولت متر را داخل یکی از کانکتورهای خروجی مشکی پاور قرار دهید ( این پروب مشکی را تا تست آخرین ولتاژ دست نزنید ، چرا که تمام کابلهای مشکی خروجی ، گراند پاور و از یک نقطه – به طور معمول – منشعب می باشند ) . در مرحله بعد PS/ON را فعال نمایید و بلا فاصله پروب قرمز رنگ ولت متر را بر روی همه خروجی ها و بنا به رنگ آنها قرار دهید . توجه داشته باشید که رنگ زرد معرف خروجی 12+ رنگ قرمز خروجی 5+ رنگ نارنجی خروجی 3/3+ رنگ سفید خروجی 5- رنگ آبی خروجی 12- رنگ بنفش خروجی 5+ استندبای می باشند . ( حتما خروجی 5+ ولت استند بای چک شود چرا که اغلب مشاهده می شود این خروجی مهم ، جهت تست از قلم می افتد ). نکته انحرافی : خروجی سفید رنگ پاورها ( 5- ولت ) مربوط به تغذیه کارتهای آیزا و مادربردهای قدیمی می باشد . مطابق استاندارد جدید ATX تولیدکنندگان پاور می توانند این خروجی را از محصول خود حذف نمایند. در نظر داشته باشید اگر برای مادربرد قدیمی خود پاور تهیه می کنید ، حتما از وجود این خروجی (5- ولت که سفیدرنگ می باشد) بر روی آن مطمئن شوید . 4- بحث مهم در این روش چگونگی تشخیص ولتاژ مناسب می باشد . به عبارت دیگر برای هر ولتاژ مثبت در خروجی پاور، دامنه کاری مشخص 5-/+ در صد و برای ولتاژ منفی دامنه کاری 10-/+ درصد در نظر گرفته شده است . طبیعی است که هرچه ولتاژ به دست آمده به ولتاژ حقیقی نزدیک تر باشد ، پاور شما صحیح تر عمل می نماید . به دامنه های کاری خروجی های پاور مطابق استاندارد ذیل توجه داشته باشید: ---------- (زرد)12+ ولت خروجی پاور در محدوده 60/12+ و 40/11+ مجاز می باشد. ---------- (قرمز)5+ ولت خروجی پاور در محدوده 25/5+ و 75/4+ مجاز می باشد. ---------- (نارنجی)3/3+ ولت خروجی پاور در محدوده 46/3+ و 14/3+ مجاز می باشد. ---------- 5(بنفش)+ ولت استند بای خروجی پاور در محدوده 25/5+ و 75/4+ مجاز می باشد. ---------- (آبی) 12- ولت خروجی پاور در محدوده 80/10- و 20/13- مجاز می باشد. ---------- (سفید)5- ولت خروجی پاور در محدوده 50/4- و 50/5- مجاز می باشد. توجه داشته باشید که پروتکشن OVP تعبیه شده در پاورهای استاندارد ، به طور اتوماتیک ولتاژ خارج از محدوده پاور را قطع می نماید و پاور را خاموش می کند . این نکته توجه شما را به اهمیت وجود پروتکشن های خروجی و ورودی پاور استاندارد جلب می نماید . که لازم است به صورت مفصل تری در مورد آنها صحبت کنیم . 5- توجه کافی به کارکردفن پاور خود داشته باشید . هرگونه کند چرخیدن فن و صدای اضافی فن پاور می تواند در دراز مدت بر کارکرد پاور شما تاثیرات منفی بگذارد. 6- در بسیاری موارد می توانید از پشت شیارهای پاور ، خازنهای الکترولیت خروجی را ملاحظه فرمایید. چرا که در صورت نشتی آنها ( بادکردن ) ، معمولا شما از این طریق تست متوجه اشکال نخواهید شد . پس به آن توجه کافی داشته باشید. 7- به تغییر رنگ کانکتورهای خروجی پاور توجه کافی داشته باشید . در بسیاری موارد مشاهده شده است که با جریان کشیدن زیاد از یک خروجی خاص رنگ کانکتور تغییر و متمایل به قهوه ای می گردد . این موضوع هشداری در جهت چک نمودن سخت افزار و پاور شما توسط تجهیزات مختص خود می باشد . در عکس زیر نمونه ای از یک تستر معمولی پاور را ملاحظه می فرمایید که خود آنرا طراحی و تولید نموده ایم . این اصل مهم را فراموش ننمایید که حتی در صورت جواب مثبت پاور از مراحل تست معمولی ، احتمال وجود خطا در پاور شما تا 50 درصد ناقص می باشد . به عبارت دیگر تایمینگها ، فرکانسها ، پروتکشن ها و.... از قلم افتاده اند ، که در صورت وجود مشکل در هرکدام، به تنهایی دردسرهای زیادی را برای شما ایجاد خواهد نمود .
