در حال نمایش نتایج برای برچسب های 'ترانس'.
3 نتیجه پیدا شد
-

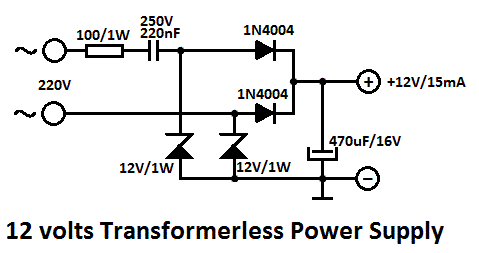

سالم منبع تغذيه زير بدليل عدم استفاده از ترانس از وزن کمي برخوردار بوده و همچنين تعداد قطعات بکار رفته در آن بسيار کمي باشد.مدار را مي توان بسيار کوچک ساخت واز آن در پروژهايي که نياز به جريان کم دارند استفاده نمود.تنها عيب بزرگ اين مدار جريان دهي بسيار کم و عدم ايزوله بودن آن از ولتاژ AC ورودي ميباشد. جهت افزايش جريان خروجي بايد مقدار ظرفيت خازن C1 را افزايش داد. با مقادير نشان داده شده در نقشه جريان مدار در حدود 15 ميلي آمپر مي باشد. بخاطر داشته باشيد که با افزايش جريان خروجي بايستي مقدار ظرفيت خازن C2 رانيز افزايش دهيد تا تثبيت مناسبي در خروجي داشته باشيد. با تغيير مقدار ديود زنر D1 ميتوانيد مقدار ولتاژ خروجي را افزايش يا کاهش دهيد. بخاطر داشته باشيد اين مدار از ولتاژ برق شهر ايزوله نيست.پس زماني که مدار در برق مي باشد از کار کردن و دست زدن به آن خودداري کنيد. در صورتي که تمايل به ايزوله کردن اين مدار از برق شهر را داريد ميتوانيد يک ترانس ايزوله کننده در ورودي مدار قرار دهيد يک ترانس صوتي a600ohm:600ohm کوچک براي اين کار مناسب ميباشد.
-
تجربیات : شاسی KS1A سوختن پشت سر هم مقامت R414 -15K در حوالی ترانس های ولتاژ
MiAnAbY پاسخی ارسال کرد برای یک موضوع در تجربیات تعمیرکاران در تعمیر تلویوزیون های سامسونگ
تلویزیون سامسونگ با شاسی KS1A شامل CS3830TS-CS5389TS-CS5393TS- ... عیب : در این شاسی پیش می آید که مقامت R414 -15K در حوالی ترانس های ولتاج سوخته و رنگش هم کاملاً از بین می رود . و تازه اگر مقدار مقاومت را پیدا کنیم ، بعد از نصب دوباره سریع می سوزد . رفع عیب : خازن C4055=4700-400V در همان حوالی تعویض گردد . در صورت نداشتن ، در شاسی پارس سیاه و سفید 20 اینچ در کنار فیش ورودی برق به شماره C710 موجود است. یادآوری میکنم که سری از R414 که بطرف ترانس های ولتاج نیست ، به کاتد زنر DZ402 وصل می باشد .{ چون در اکثر موارد خط مدار چاپی هم می سوزد -
چگونه با یک ترانس دو سر ولتاژهای متقارن بسازیم؟
m_eijie پاسخی ارسال کرد برای یک موضوع در آموزش الکترونیک
http://uc-njavan.ir/images/aqeytgrdee6m4hjdy6iy.jpg
