  1. masoud-e

    تعمیر برد کنترل BM34

    با عرض سلام قبل هر چیز عرض کنم برد کنترل BM34 جهت کنترل روشنایی ، تغدیه برد ایسیو ،پمپ بنزین و....... بکار برد شده در اتومبیل 206 در داخل موتور جای گرفته که عمدتا با شستشوی اتومبیل اشکالاتی پیدا میکند عکسهای با کیفیت بسیار بالا ارسال میکنم تا در مسیریابی به شما کمک کند عکس از زیر برد B.part1.rar B.part2.rar B.part3.rar
  2. MiAnAbY

    روش ساخت اسید برای برد مدار چاپی

    بهترين اسيد كه من ديدم تيزاب است از فروشگاه هاي لوازم كارگاهي زرگري ها (معمولا طبقه زير زمين طلا فروشي ها ) مي توني بخري كيلويي 700 تومن است و 250 گرم مس رو راحت حل ميكنه شفاف هم است( ولي وقتي مس رو حل ميكنه عين نوشابه گاز و كف توليد ميكنه كه محلول ديگه غير شفاف ميشه ) البته دو تا نكته 1- شديدا خطر ناك براي پوست و گاز خفه كننده براي تنفس توليد مي كنه حتما به دستكش هاي ضد اسيد كه هزار تومن است و ماسك و محيط باز بدون سقف نياز داريد 2- ظرف پلاستيكي حاوي تيزاب رو بايد هر 5 روز عوض كني چون به پلاستيك هم رحم نمي كنه و اون رو عين پوست مرغ ميكنه كه پلاستيك خرد ميشه منبع : ECA.IR
  3. کارت دباگر مادر برد سلام در مورد کارت دباگر مادر برد یک سری اطلاعات می خواستم.کارت دباگر ها را می گویند 4 بیت و 2 بیت منظورش چی هست . در ضمن هر کدی که نشان می دهد یک کد خطا است که البته به نوع بایوس هست که چه مارکی با چه ورژنی باشه مثلا کد های بایوس های AWARD یا AMERICAN نام تمامی شرکت های سازنده و کد های مربوط به هر ورزن که برای آن کد توضیح می دهد را باید از کجا گیر اورد کسی فارسی شده آن را داره در انجمن بزاره. در ضمن با کارت دباگر فقط عیب شناسایی می شود قطعه معیوب شناسایی نمی شود با توجه به این موضوع یکی اگر زحمتی نیست ما را با عیب های ناشی از تراشه سوپر آی او و چیپ جنوبی و چیپ شمالی و دیگر قطعات با بیان توضیحات کامل بگه. ممنون می شیم. در رابطه با کارکردن با سی پی یو مجازی هم یک سری اطلاعات می خواهم.
  4. فایل ایپرام برد گاز ماشین با میکرو کنترلر PIC16F84A http://tamirkaran.ir/forum/attachment.php?attachmentid=2331&stc=1&d=1286445137 PIC16f84a.zip
  5. سلام دوستان در اين اموزش قصد دارم توجه شما عزيزان را به نقاط ضعف مدارهاي الكترونيك از جمله مدارهاي جديدSMD ونقاط اسيب پذيري انها توجه شما عزيزان را به اين موضوع حساس جلب ميكنم. وتوجه بيشتري در هر مداري كه داراي منابع POWER.SUPPLAy هستند حتما داراي چنين مشگلاتي هستند.توجه بفرماييد؟... SMD&Per.{powersystem}.part1.rar SMD&Per.{powersystem}.part2.rar SMD&Per.{powersystem}.part3.rar
  6. با سلام خدمت مدیران عزیز می خواستم ببینم که کدهایی که نوشته شده برای IC های انیمیشن رو می شه دست کاری کرد و تغییرات رو روشون اعمال کرد ؟؟ مثلا می شه با نرم افزاری بازشون کرد؟ اگر می شه با چه نرم افزاری و چطوری ؟؟ ممنون و متشکر
  7. علی احمدپور

    برد هارد

    با سلام دوستان کسی هست برد هارد 500 سگیت را داشته باشه اگه هست لطف کنن قیمت راهم برام بنویسند
  8. http://www.hitechreview.com/uploads/2009/05/asus-p5q-pro-turbo-motherboard.jpg کمپانی ASUS دو مادربرد جدید با نام های P5Q PRO Turbo و P5Q Turbo را معرفی نمود این مادربرد ها جدیدترین مدل ها از سری مادربرد های P5Q با چیپست P45 می باشند که در آنها از طراحی جدید و منحصر بفرد ASUS Xtreme Phase استفاده شده است همچنین این مادربردها از دو تکنولوژی TurboV و Turbo Key بهره می برند که در واقع گزینه هایی آسان برای انجام اورکلاکینگ پیش روی کاربران قرار می دهند به تمامی اینها باید تکنولوژی ASUS EPU و Express Gate را نیز اضافه نمود که می توانند کارایی سیستم و عملکرد ذخیره سازی انرژی را به نحو قابل توجهی افزایش دهند. طراحی جدید ASUS Xtreme Phase قادر است تا بصورت خودکار از تعداد فازهای بیشتری در زمان انجام اورکلاکینگ و بمنظور تغذیه پردازنده مرکزی استفاده کند که این امر موجب افرایش حداكثر اورکلاکینگ می گردد همچنین این نوع جدید از طراحی پاور می تواند بطور خودکار تعداد فاز های فعال را با توجه به حجم بارگذاری سیستم تنظیم نماید که درنهایت موجب افزایش بازدهی در توان مصرفی سیستم می شود با توجه با اینچنین بازدهی می توان انتظار داشت تا عملیات کامپیوتری در محیطی پایدارتر و با میزان حرارت و اتلاف انرژی کمتری انجام گیرد علاوه بر اینها در طراحی ASUS Xtreme Phase از با کیفیت ترین قطعات استفاده شده است که از آن جمله می توان به MOSFET هایی با مقاومت پایین؛ چوک های ساخته شده با هسته فریت و همینطور خازن های پلیمری اشاره نمود. اما امکان Turbo Key با بکارگیری تنظیماتی ساده به کاربران اجازه می دهد تا کارایی سیستم را تنها با فشار دادن یک دکمه ارتقاء ببخشند بدون آنکه وقفه ای در انجام کار و یا بازی کاربران ایجاد شود برای کاربران حرفه ای نیز در مادربردهای ASUS P5Q PRO Turbo و P5Q Turbo از امکان TurboV استفاده شده است که یک ابزار پیشرفته اورکلاکینگ است، TurboV از يك میکروکنترولر جهت انجام تنظیمات ولتاژ با دقت 0.02 استفاده می نماید همچنين کاربران قادر خواهند بود تا پروفایل های مورد نظر خود جهت انجام اورکلاکینگ ذخیره و در مواقع لزوم از آنها استفاده نمایند. لازم به ذکر است مادربردهای P5Q PRO Turbo و P5Q Turbo از تکنولوژی های منحصر بفرد دیگری نيز در زمینه ذخیره سازی مصرف انرژی سود می برند از آن جمله می توان به تکنولوژی ASUS EPU اشاره کرد که مدیریت انرژی مصرفی کل سیستم را بطور خود کار و از طریق بکارگیری پروفایل های از پیش تعریف شده مربوط به پاور بر عهده دارد تکنولوژی ASUS Express Gate نیز نوعی سیستم عامل تعبیه شده بر روی یک چیپ کوچک درون مادربرد است که امکانات متفاوتی از قبیل دسترسی سریع به اینترنت، Email و پخش فایل های صوتی و غیره را بدون نیاز به وارد شدن به محیط سیستم عامل اصلی دراختیار کاربران قرار می دهد.
  9. در این پست یک پروژه ۸ کاناله بیسیم با استفاده از ماژول های HMTR قرار داده ایم که اطلاعات ۸ کلید را به وسیله ماژول HMTR ارسال میکند و در گیرنده ۸ رله قرار گرفته شده است که متناسب با هر کلید در فرستنده ، یک رله در خروجی گیرنده فعال میگردد و تا زمانی که کلید در فرستنده وصل باشد رله مورد نظر در گیرنده فعال میباشد و به قولی لحظه ای میباشد . جهت پردازش اطلاعات در فرستنده و گیرنده ،از ای سی AVR به شماره ATMEGA8 و در گیرنده جهت راه اندازی رله ها از ای سی ULN2803 استفاده شده و زبان برنامه نویس ان بیسیک است و از نرم افزار بسکام جهت نوشتن برنامه ان استفاده شده است. امروزه ماژول های بیسیم مختلف وجود دارد که برد ارسالی اطلاعات در ان ها از ۵۰ متر تا چندین کیلومتر متغیر میباشد و ماژول HMTR در گروه برد ۵۰۰ متر قرار گرفته است که در فاصله وکیفیت ارسال اطلاعات ، بسته به شرایط مدار و کیفیت برد ان متفاوت بوده و حداقل برد ان ۹۰ متر در فضای ازاد میباشد. فرستنده: در فرستنده از ۸ میکرو سوییچ جهت ورودی استفاده شده است که در نقشه شماتیک زیر مشخص شده است. http://yazdkit.com/wp-content/uploads/2012/05/8kanale-bisim-yazdkit-1.gif کلید ها توسط مقاومت شانه ای PR1 که مقدار ان ۱۰ کیلو است به صورت PULL UP قرار گرفته شده است. میکرو این کلید ها را هر ۲۰۰ میلی ثانیه یک بار چک میکند و در خروجی سریال UART خود یک متغییر یک بایتی را به ماژول ارسال میکند . اگر هیچ کدام از کلید ها زده نشود عدد ۲۵۵ (باینری = ۱۱۱۱۱۱۱۱ ) ارسال میگردد هر یک از بیت های ۸ گانه این متغییر یک بایتی، مربوط به یک کلید است یعنی در حالت عادی که کلیدی زده نشود متغییر به صورت ۱۱۱۱۱۱۱۱ (این اعداد به صورت باینری است) میباشدو اگر کلید ۱ زده شود مقدار متغییر به صورت ۱۱۱۱۱۱۱۰ تغییر میکند و اگر هر ۸ کلید باهم زده شود مقدار متغییر به صورت ۰۰۰۰۰۰۰۰ مقدار دهی میشود. در عکس شماتیک زیر خروجی سریال و ماژول HMTR نشان داده شده است. عکس ماژول و انتن در زیر اورده شده است و در صورتی که به انتن دسترسی ندارید میتوانید برای تست مدار از یک سیم تک رشته بجای انتن استفاده کنید توجه داشته باشید که اگر انتن بر روی ماژول نباشد هیچ اطلاعاتی ارسال و دریافت نمیشود. در پورت c میکرو دو led قرار گرفته شده است که LED3 در حالت عادی که کلیدی زده نشده باشد و میکرو عدد ۲۵۵ را به ماژول ارسال میکند روشن و خاموش میشود و LED2 زمانی که یکی از کلید ها فشار داده شود روشن وخاموش میشود که در قسمت زیر نشان داده شده است. http://yazdkit.com/wp-content/uploads/2012/05/PCB_Project1-3.gif یک کانکتور ۶ پینی به نام STK200/300 در فرستنده و گیرنده وجود دارد که این کانکتور جهت پروگرام کردن میکرو به وسیله پروگرامر stk200/300 میباشد در برنامه مربوط به فرستنده جهت ارسال دیتا از میکرو به ماژول که ارتباط ان ها به صورت سریال میباشد از دستور زیر استفاده شده است . http://yazdkit.com/wp-content/uploads/2012/05/bascom1.jpg همانطور که در بالا میبینید با این دستور متغییر SEND_DATA به پورت سریال ارسال میگردد و اسم متغییر میتواند نام دلخواه دیگر و همچنین از نوع دیگر باشد نکته ای که است در برنامه فرستنده و گیرنده نوع متغییر حتما باید از یک نوع باشد. عکس زیر نمونه ساخته شده فرستنده میباشد. http://yazdkit.com/wp-content/uploads/2012/05/yazdkit-hmtr1.jpgمدار فرستنده نکته مهم: در ای سی avr فرستنده از کریستال داخلی ۲ مگاهرتز جهت نوسان سازی استفاده شده است که باید در فیوز بیت میکرو ان را تنظیم نمایید. تغذیه: تغذیه میکرو و ماژول ۵ ولت dc میباشد که میتوانید به وسیله یک رگولاتور ۵ ولت ان را به یک باطری کتابی وصل کنید و جریان مصرفی میکرو و فرستنده حدود ۷۰ میلی آمپر میباشد. گیرنده: در قسمت گیرنده ماژول hmtr اطلاعات دریافتی خود را به صورت سریال (پروتکل UART ) به ای سی ATMega8 ارسال میکند و میکرو نسبت به مقدار متغییر دریافتی در خروجی رله ها را فعال یا غیر فعال میکند. خروجی ای سی ATM8 به ای سی درایور ULN2803 متصل شده است که این ای سی به صورت NOT عمل میکند .داخل این ای سی ۸ عدد گیت NOt وجود دارد که میتوان با ان ها رله و یا استپ موتور های کوچک را درایو کرد. در شماتیک زیر رله ها را مشاهده میکنید که با هر رله یک led نیز به صورت موازی قرار گرفته است که با روشن شدن رله ،led مربوط به ان هم روشن میشود و به دلیل این که در ای سی ULN2803 در هر خروجی یک دیود دمپر وجود دارد لذا در بوبین رله ها از دیود استفاده نشده است . http://yazdkit.com/wp-content/uploads/2012/05/girande-schematic-2.jpg رله هایی که در این مدار استفاده شده است از نوع ۵ ولت هستند به همین دلیل میتوانید گیرنده را نیز با تغذیه ۵ ولت راه اندازی نمایید. در گیرنده بر روی پورت C میکرو دو led قرار گرفته است که led5 از زمان روشن شدن دستگاه مدام چشمک میزند که این نشان دهنده روشن بودن میکرو است و led6 زمانی که سیگنال از فرستنده به گیرنده برسد چشمک میزند یعنی اگر فرستنده خاموش باشد و یا از محدوده ارتباطی (برد ارسالی سیگنال) بیرون رود این led خاموش میشود. محل اتصال ماژول و فیش پروگرامر و همچنین دو led موجود در گیرنده و فرستنده دقیقا بر روی یک پورت میباشد. در گیرنده جهت دریافت اطلاعات از مد وقفه ایی UART استفاده شده است به این صورت که هر وقت داده ای یتوسط میکرو دریافت شد، میکرو به زیر برنامه پرش میکند و مقدار داده را میخواند که دستور زیر فعال کردن مد وقفه ایی سریال را نشان میدهد که با دریافت دیتا میکرو به لیبل GETDATA پرش میکند که نام گذاری این لیبل نیز میتواند به دلخواه باشد. http://yazdkit.com/wp-content/uploads/2012/05/bascom2.jpg برای این که در مد وقفه اطلاعات را دریافت کنید مقدار دیتا دریافتی در رجسیتر UDR ذخیره میگردد که این رجیستر یک بایتی است و جهت خواندن رجیستر از نمونه برنامه زیر استفاده میشود. http://yazdkit.com/wp-content/uploads/2012/05/bascom5.jpg در صورتی که در هنگام دریافت داده دیتایی دریافت نشود و یا به هر علتی ارتباط قطع گردد (خاموش شدن فرستنده و یا بیرون رفتن از محدوده برد سیگنال) وضعیت رله ها به صورت اخرین دیتا دریافتی باقی میماند که جهت خاموش شدن رله ها در این وضعیت از تایمر استفاده میکنیم به این صورت که اگر بیش از ۹۰۰ میلی ثانیه طول کشید و هیچ دیتایی توسط میکرو دریافت نشد میکرو خروجی های مربوط به رله ها را صفر میکند . در هر دریافت دیتا تایمر مقدار ان صفر میگردد به این ترتیب در زمان دریاف دیتا هیچ موقع این عمل اتفاق نمی افتد. با دستور زیر تایمر صفر در مد تایمر، کانفیگ شده است. http://yazdkit.com/wp-content/uploads/2012/05/bascom3.jpg زمانی که تایمر بیش از ۲۵ دفعه OVF شود این ۲۵ دفعه زمانی حدود یک ثانیه را طی میکند. در دستور زیر با هر OVF شدن متغییر I یک واحد با ان اضافه میگردد و زمانی که مقدار متغییر به بیش از ۲۵ واحد رسید ،یعنی ارتباط قطع شده است و خروجی های رله ها صفر می شود.درضمن با هربار دریافت داده مقدار متغیر I صفر میشود وبه نوعی شمارش زمان صفر میشود http://yazdkit.com/wp-content/uploads/2012/05/bascom4.jpg عکس زیر نمونه ساخته شده گیرنده میباشد. http://yazdkit.com/wp-content/uploads/2012/05/yazdkit-hmtr2.jpgمدار گیرنده نکته مهم: در ای سی avr گیرنده از کریستال داخلی ۸ مگاهرتز جهت نوسان سازی استفاده شده است که باید در فیوز بیت، فرکانس میکرو را بر روی ۸ MHZ تنظیم کنید. در هنگام خرید ماژول ها دقت فرمایید که فرکانس کاری دو ماژول یکی باشد که این فرکانس ها در پشت ماژول نوشته شده است و انتن ماژول ها هم باید متناسب با فرکانس ماژول ها خریداری شود. در ادمه فایل شماتیک و سورس برنامه که به زبان بیسیک است را برای دانلود قرار داده ایم . امید واریم که این مدارات گامی کوچک در یادگیری avr به دوستان عزیزمان باشد. جهت دانلود فایل نقشه شماتیک فرستنده و گيرنده و سورس برنامه به زبان بیسیک از قسمت ضميمه اقدام كنيد مرسي ferestande.zip girande.zip
  10. با سلام خدمت دوستان من تابلو LED هام رو درست کردم و بدون مشکل روشن می شه به همون روشی که آقای میان آبی آموزش دادن یعنی هر 3 LED یک مقاوت. ولی بعد از اینکه به بردی که ساختم وصل می کنم(از برد انیمیشن 3 کاناله استفاده شده).هیچ اتقاقی نمی افته و LED ها ثابت می مونن. مشکل کجاست از پروگرم برنامه هست یا برد مشکل دارد(البته ار پروگرم برنامه های 5 و 7 LED هم استفاده کردم ولی بازم جواب نداد) با تشکر از اساتید
  11. با سلام لطفا بفر مایید قیمت تمام شده برد 5 کاناله با ترانزیستورش و مخلفاتش چقدر در میاد؟ یه سوال دیگه اگه برعکس ولتاژ به اینا بدیم نمیسوزه و ایسی رگولاتور ازش محافظت میکنه یا قطعه خاصی باید اظافه بشه؟

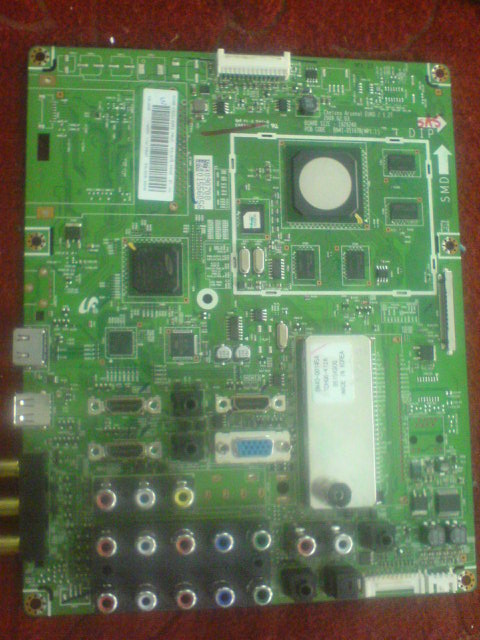

  12. سلام لطفاً اگر مین برد LCD سامسونگ LA40B550K1M را دارید اطلاع دهید اگر خراب هم دارید تشکر بسیار

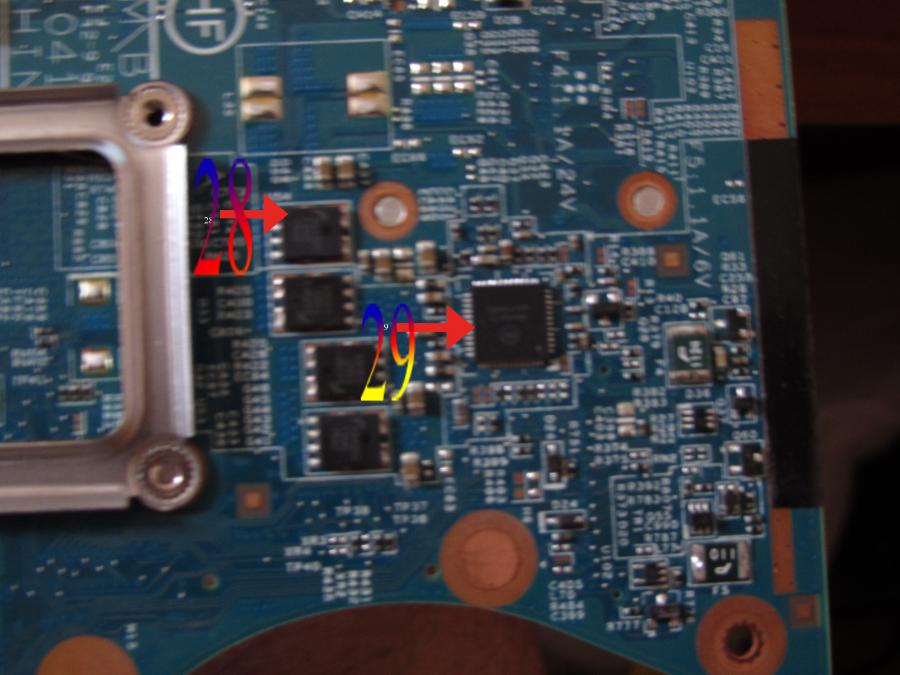

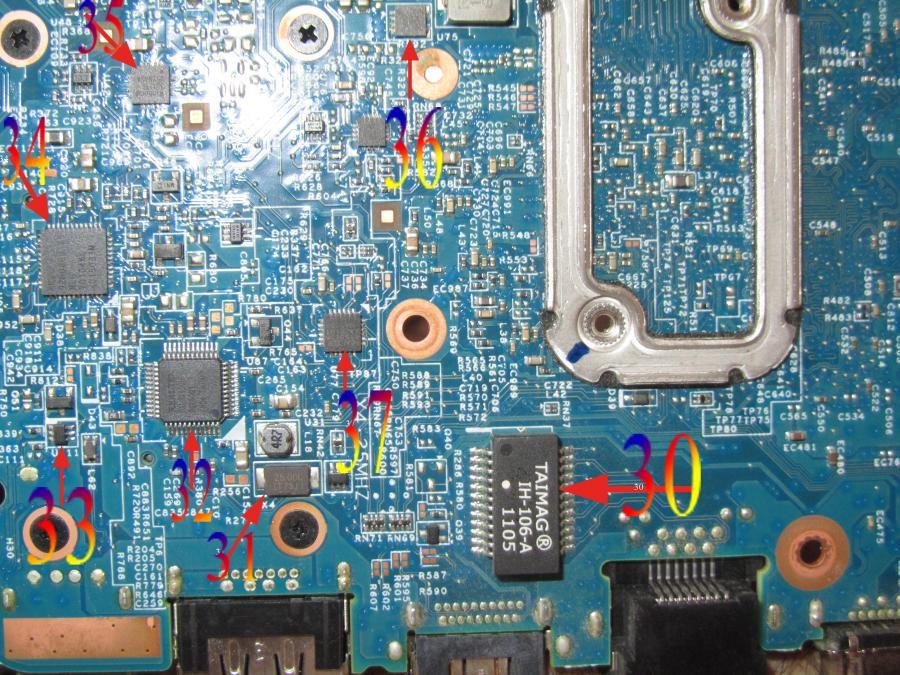

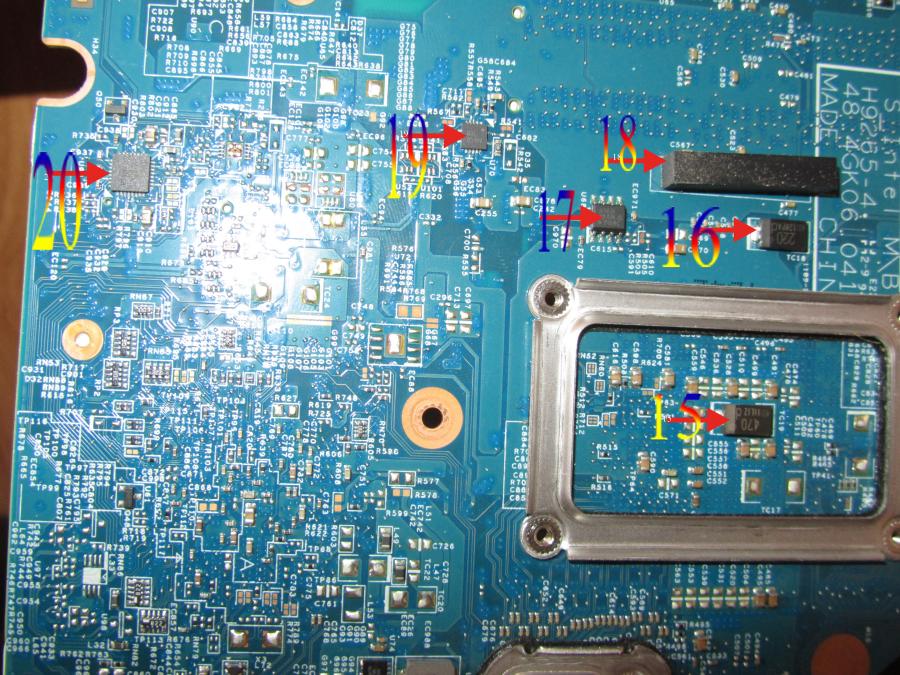

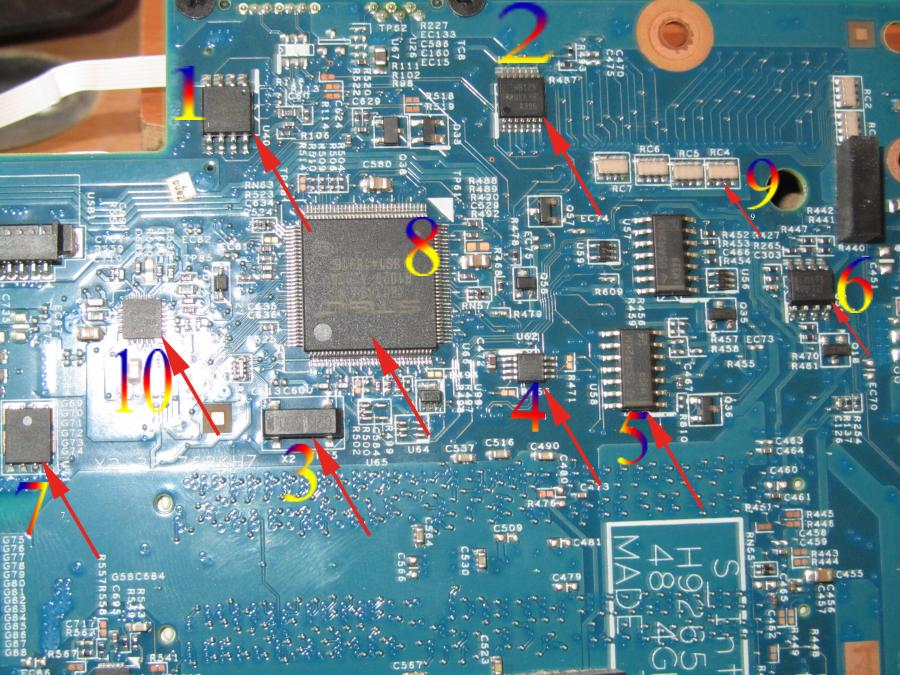

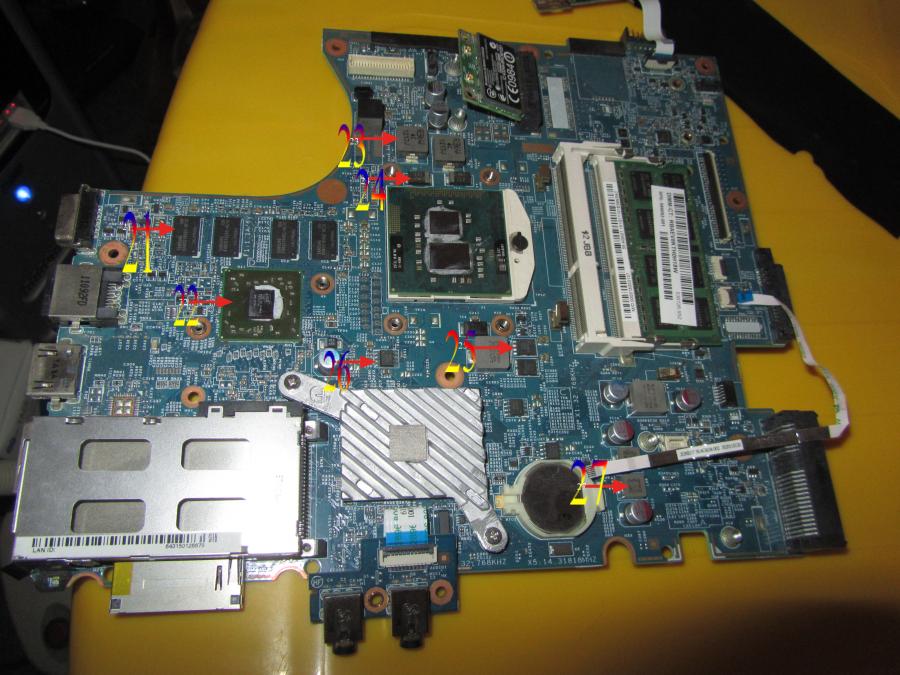

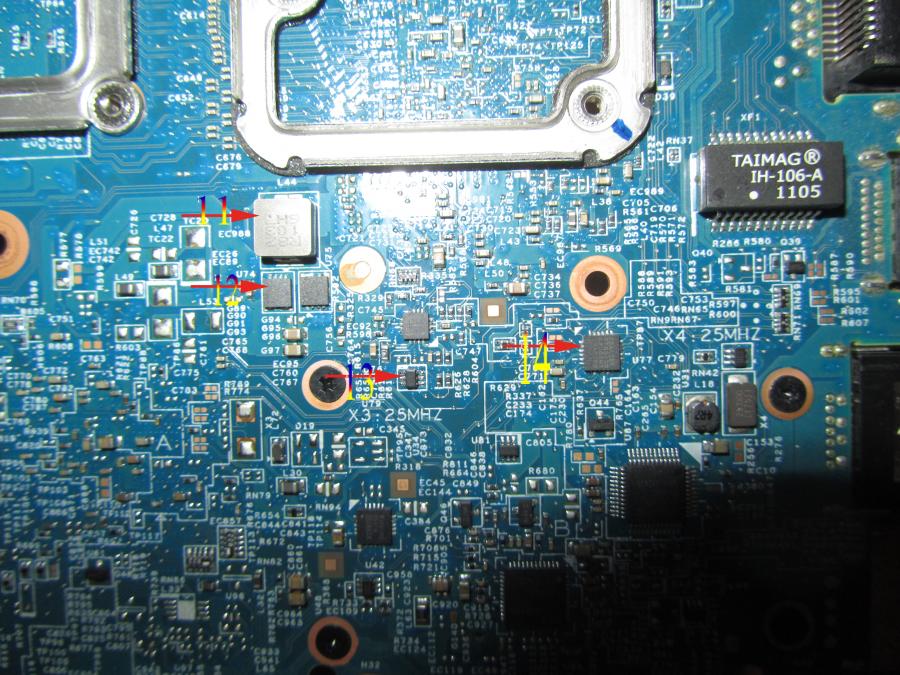

  13. شناسایی وتست قطعات الکترونیکی برد لپ تاپ ها باسلام میشه برام این قطعات الکترونیکی برد لپ تاپ ها را که باعلامت نشان دادم اسمشون رابگید ونحوه تست انها با مولتی متر .... انشاءالله اکثر دوستان استفاده کنند درمورد قطعات برد لپ تاپ ها مخصوصا فتهای تک سوئیچ ودوسوئیچ وکلا قطعات جدید باعکسشون برام توضیح بدید وطریقه تست آنها.... باتشکر فراوان از شما اساتید ارجمند وبزرگوار
  14. وقتیکه مادر برد تنها دارای سی پی یو ، فن مربوطه ، رم ، و وصل به پاور هست . باید برای روشن شدنش همانطریکه همه میدونیم باید پینهای Power on را برای حدود یکی دو ثانیه به هم اتصال بدیم تا مادر برد شروع به کار کنه . مادر برد من باید این پینها را حدود بیش از سی ثانیه به هم اتصال بدیم تا روشن بشه ! مشخصات مادر برد : Intel : D845GBV بایوس را مجدد من برنامه اش را لود کردم ولی فرقی نکرد اساتید محترم لطفا کمک......
  15. با سلام خدمت دوستان خرابي برد ديجيتال فريزر هيماليا F270 به گونه ايست كه ديجيتال و همه چراغ هاي نشانگر بصورت چشمك زن خاموش و روشن ميشود و بوق برد نيز يكسره بوق بوق مي كند و كمپرسور اصلا استارت نمي كند از دوستان خواهشمندم در اين زمينه راهنمايي فرمايند آيا امكان تعمير برد وجود دارد و يا بايد تعويض شود؟ در صورت اماكن تعمير برد اين عيب بيشتر مربوط به كدام قطعات مي شود؟ با تشكر از راهنمايي اساتيد
  16. سلام من غیر از مادربرد یاد شده در بالا مادربرد ازراک مدل " p4vm800" دارم که با دیباگر تمامی ال یدی های مربوط به پاور روشن هستند و ال یدی های ریست و فریم و کلاک زیز دائما روشن میباشند و ال یدی "irdy" خاموش است روی فتها نیز ولتاژ مناسب را دارم و دیباگر نیز سگمنتهاش هیچ کدی را نشون نمیده ممنون میشم کمکم کنید مرسی
  17. در اين مقاله سعي خواهد شد روش بالا بردن برد تلفن هاي بيسيم تا مسافت 2 كيلومتر آموزش داده شود. وسايل مورد نياز: 1- تلفن بيسيم با رنج فركانسي 900 مگاهرتز ترجيحا سينوس 42 2- كابل كواكسيال به اندازه حداكثر 10 سانتي متر 3- آنتن تقويت موبايل ماشين با گين 7 تا 9 دسيبل 4- شارژر اضافي براي شارژ گوشي تلفن در ابتدا مي بايد دستگاه Base تلفن بيسيم را باز نماييد و كابل كواكسيال را به محل اتصال آنتن لحيم نماييد.سپس سر ديگر كابل را به آنتن تقويت موبايل متصل كنيد.طول اين كابل نبايد از 10 سانتي متر تجاوز كند. حال دستگاه Base و آنتن موبايل را به بالاترين محل موجود ( پشت بام و يا در كنار پنجره آپارتمان)قرار دهيد. از آنجا كه ديگر براحتي نمي توانيد گوشي تلفن را با دستگاه Base شارژ نماييد بهتر است از يك شارژر اضافي استفاده نماييد( بدليل دور بودن Base از Handset) اگر مقابل آنتن فضاي باز موجود باشد تا مسافت 2 كيلومتر براحتي مي توانيد از سيستم پيجر و خط تلفن استفاده نماييد.در بدترين حالت كه ساختمانهاي زيادي در اطراف قرار داشته باشند تا مسافت 300 تا 400 متر واقعي برد خواهد داشت.
  18. داريوش

    اموزش نصب قطعات روي برد SMD روش ويژه

    سلام دراين قسمت نحوه منتاژقطعات را بروي مدارSMD وكاربرد انحصاري جهت نظم چيدمان ومهمتر اينكه از خمير چسبان قلع مورد استفاده قرار ميكيره وبا هيت پايين وملاحضات زياد روش كار اجراء ميشود.با دقت زياد ويديو را مطالعه بفرماييد.تا به نكات ظريف پي ببريد. موفق باشيد Prototype PCB Soldering Demo 1 -.part1.rar Prototype PCB Soldering Demo 1 -.part2.rar Prototype PCB Soldering Demo 1 -.part3.rar Prototype PCB Soldering Demo 1 -.part4.rar Prototype PCB Soldering Demo 1 -.part5.rar
  19. سلام فایل زیر حاوی اطلاعات بسیار کاربردی در مورد مادر برد یک لب تاب می باشد که از رو تصویر مادر برد آن را شرح می دهد و بعد شماتیک آن ها را نشان می دهد. Laptop schematic diagram.pdf
  20. سلام یه مادر برده ایسوس دارم به مدل p5ad2e روی دیباگر خطای e4 می ده و ای سی کلاک جینریترش خیلی داغ می کنه. شماره ایسیش هم : 532667 دیتا شیتش رو پیدا نکردم. ای سی به همین شماره هم ندارم عوضش کنم. اگه می شه یه راهنمایی کنید. در ضمن فرکانس رمش هم پایینه.
  21. سلام به همگی یه مادربرد دارم asusp5gz-mx که با گرافیک انبرد خودش بدون هیچ مشکلی کار میکنه اما یه کارت گرافیک axtrom vga xt-vnx72gs256hdt 'گرفتم و لی به اسلت که نصبش میکنم مانیتور سیگنال نداره دو سه تا کارت گرافیک دیگه هم امتحان کردم همینجو ر سیستم روشن میشه بوقم میزنه بالا میاد ولی مانیتور تصویر نداره بایس من بردم اپدیت کردم اسلت تمیز کردم تو تنضیمات بایس هم رفتم گزینه ها رو تغییر دادم بازم مشکل پا برجاست دوستانی که اطلاعاتی دارن ممنون میشم رهنمایی کنن
  22. درخواست نقشه ایفون تصویری در این تایپیک قرار میگیرد
  23. قبل از اینکه چگونگی تست هر قطعه را شرح دهیم باید دستگاه " مولتی متر " را به شما معرفی کنیم . مولتی متر که به شکل زیر است دستگاهی است که می توان ظرفیت المان های الکترونیکی را با آن اندازه گرفت و یا ازصحت و سلامت آن ها مطلع شد . http://gsmaria.com/Repair/Learning/Learning/1/3/Images/1.jpg این وسیله که وسیله اندازه گیری ولتاژ و جریان نیز می باشد همانطور که در بالا مشاهده می شود ، یک پیچ سلکتور دارد که می توان واحدها ، حدود و رنج های مختلفی را انتخاب نمود . برای تست کردن هر قطعه باید واحد و رنج درست را انتخاب کرد . رنج های موجود روی اکثر مولتی مترها به شکل زیر است : 1.رنج اهمی با علامت Ω یا Ohm برای تست مقاومت 2.رنج فاراد با علامت CX یا F برای تست خازن 3.رنج دیود-بازر با علامتhttp://gsmaria.com/Repair/Learning/Learning/1/3/Images/2.jpg برای تست دیود-ترانزیستور-قطع و وصل بودن مسیر و ... 4.رنج ولتاژ DC با علامت VDCبرای اندازه گیری ولتاژ DC 5.رنج ولتاژ AC با علامت VAC یاV~ برای اندازه گیری ولتاژ متناوب 6. رنج جریان DC با علامتADCبرای اندازه گیری جریان مستقیم 7.رنج جریا AC با علامت A~ یا AAC برای اندازه گیری جریان متناوب اکنون برای تست کردن قطعات احتیاج به دو پراب ( Probe ) مثبت و منفی داریم تا بتوانیم بر پایه های قطعات اتصال دهیم و آن ها را تست کرده یا میزان آن ها را اندازه گیری کنیم . پراب های مولتی مترها اکثرا به دو رنگ قرمز و مشکی ( مثبت ومنفی ) هستند که به شکل زیر می باشند : http://gsmaria.com/Repair/Learning/Learning/1/3/Images/3.jpg پراب مشکی همیشه در قسمت Com روی دستگاه می خورد و پراب قرمز را باید متناوب با قطعه و واحدی که می خواهیم اندازه بگیریم به دستگاه متصل کنیم http://gsmaria.com/Repair/Learning/Learning/1/3/Images/4.jpg اکنون که تا حدودی با مولتی متر آشنا شدیم ، می توانیم تست کردن قطعات را آغاز کنیم : 1. مقاومت : سلکتور مولتی متر را روی رنج اهمی ( Ω ) قرار می دهیم . این رنج معمولا دارای اعداد 2M , 200K , 20 K , 2 K , 200 و 20M است . اگر ظرفیت مقاومت را بدانیم رنج مناسب را انتخاب نموده یعنی اگر زیر 200 اهم بود رنج 200 ، اگر بین 200 اهم تا 2KΩ بود رنج 2K و به همین ترتیب همیشه یک عدد بالاتر از ظرفیت مورد نظر را نتخاب می کنیم . دو پراب مولتی متر را به دو سر مقاومت وصل می کنیم ، عدد دیده شده با پیشوند همان رنج ظرفیت مقاومت ماست یعنی اگر در اهم هستیم عدد دیده شده به اهم ، اگر در کیلو اهم هستیم عدد دیده شده در کیلو اهم و اگر در مگا اهم هستیم عدد دیده شده در مگا اهم است . حال اگر ظرفیت قطعه را ندانیم و بخواهیم با اندازه گیری با مولتی متر به دست آوریم از کمترین رنج یعنی 200 شروع به تست کرده و دو پراب مولتی متر را به دو پایه مقاومت متصل می کنیم اگر عددی در صفحه مولتی متر دیده نشد یک رنج بالا می رویم و آنقدر این کار را ادامه می دهیم تا در یکی از رنج ها روی صفحه مولتی متر عدد دیده شود به این ترتیب ظرفیت آن را تعیین می کنیم . این نحوه تست کردن برای تمامی انواع مقاومت صدق می کند یعنی چه برای تست مقاومت در الکترونیک عمومی و چه در زمینه گوشی های تلفن همراه ، اما نکته ای که نباید فراموش شود : برای اندازه گیری ظرفیت، قطعه را باید از مدار خارج کنیم در توضیح این نکته به مثال زیر دقت کنید : فرض کنید که مقاومت R1 در آرایش زیر در مدار قرار گرفته و شما می خواهید ظرفیت آن را اندازه گیری کنید : http://gsmaria.com/Repair/Learning/Learning/1/3/Images/5.jpg اما عددی که روی مولتی متر می بینید ظرفیت R1 نیست بلکه ظرفیت مقاومتی است که از آن دو نقطه دیده می شود یعنی R1 موازی با ( R3+R2 ) که ظرفیتی است از R1 کمتر و ممکن است شما را دچار اشتباه کند . پس همیشه برای اندازه گیری ظرفیت یک قطعه آن را از مدار خارج می کنیم و سپس اندازه گیری می نماییم . 2. خازن : • خازن غیر الکترولیت : برای اندازه گیری ظرفیت خازن غیر الکترولیت با مولتی متر، محلی برای این کار در نظر گرفته شده است . به شکل زیر : http://gsmaria.com/Repair/Learning/Learning/1/3/Images/6.jpg که در این صورت پایه های خازن را در آن محل اتصال می دهیم یا که از آن کانکتور دو سیم بیرون کشیده و مثل پراب ها به پایه های خازن اتصال می دهیم و مطابق آنچه که برای مقاومت گفته شد ، اگر ظرفیت خازن را بدانیم رنج مناسب را از بین ( 20µ - 2µ - 200n – 20n – 200p ) انتخاب می کنیم و باز عدد دیده شده در مولتی متر با پیشوند همان رنج انتخاب شده است و اگر ظرفیت را ندانیم از کوچکترین رنج یعنی 200p یکی یکی رنج ها را بالا می رویم تا در اولین رنجی که عدد روی صفحه مولتی متر دیدیم ، ظرفیت را می خوانیم و باز هم ذکر این نکته لازم است که به هیچ وجه ظرفیت قطعه را در مدار اندازه گیری نمی کنیم و قطعه را از مدار خارج کرده ، سپس این کار را انجام می دهیم . • خازن الکترولیت : معمولا مولتی مترها توانایی اندازه گیری ظرفیت خازن های الکترولیت را ندارند و از مولتی متر می توان فقط جهت تست سالم بودن قطعه استفاده کرد . بدین ترتیب که مولتی متر را روی رنج دیود – بازر ( ) قرار داده دو پراب مولتی متر را به دو سر خازن متصل می کنیم ، که بوق لحظه ای شنیده می شود و اگر جای پراب ها را بر عکس کنیم دوباره بوق لحظه ای شنیده می شود و فورا قطع می گردد . در صورت خرابی این قطعه بوق یکسره شنیده خواهد شد و یا اصلا بوق لحظه ای نمی شنویم . فقط ذکر این نکته لازم است که اگر پراب ها را به دو سر خازن الکترولیت متصل کرده و بوق نشنیدید ، ابتدا جای دو پراب را عوض کنید ، باز هم اگر هیچ عکس العملی نشان داده نشد خازن سوخته است و گرنه سالم است . خازن های الکترولیت یاتانتالیم (TA) در گوشی های تلفن همراه بیشتر در بخش های شارژ- آنتن و تغذیه دیده می شوند و کار اصلی آن ها تطبیق ولتاژ دو تست است . 3.سلف ( سیم پیچ ) : اکثر مولتی مترها ، هانری متر ندارند و نمی توان ظرفیت سلف را با آن ها اندازه گیری کرد، فقط می توان از سلامت قطعه با خبر شد . سلف سالم روی رنج دیود – بازر وقتی پراب ها به دو سر آن متصل می شود ، مولتی متر بوق یکسره می زند و در غیر این صورت سلف سوخته است . شایان ذکر است که سالم بودن سلف را می توان روی برد و در مدار تست کرد . البته یک نکته مهم این است که بعضی از سلف ها مثلا سلف مسیرنور گوشی N70 ممکن است وقتی که تست می شوند سالم نشان داده شوند ، اما ظرفیت آن ها دچار تغییر شده باشد . در همین مورد خاص اگر ظرفیت این سلف تغییر کند نور LCD کم می شود اما وقتی با مولتی متر تست می شود ، بوق یکسره بزند و به ظاهر سالم باشد . در این صورت فقط این آثار را می توان از روی نقشه و با بررسی مسیرها چک کرد . 4. تست مسیر از روی نقشه : یکی از مهم ترین تست ها در تعمیرات گوشی های تلفن همراه ، تست مسیرها و پیدا کردن نقاط قطع شده است . فرض کنید که روی نقشه و برد قطعات به صورت زیر باشند : http://gsmaria.com/Repair/Learning/Learning/1/3/Images/7.jpg در این صورت برای تست وصل بودن مسیر و مطمئن شدن از این موضوع باید یک پراب مولتی متر را روی یکی از پایه های یکی از این سه قطعه مثلا R1 گذاشته با پراب دیگر به پایه های دو قطعه دیگر بزنیم . باید روی یکی از پایه های هر دو قطعه بوق یکسره بشنویم ، اگر در هر دو قطعه بوق نداشتیم پراب را عوض کرده و دوباره تست می کنیم . باز هم اگر در هر دو بوق نداشتیم و یا در یکی بوق نداشتیم ، قسمتی از مسیر قطع است که آن را سیم کشی می کنیم . در کل باید به یکی از دو سر هر دو قطعه بوق ممتد داشته باشیم . به هر کدام که بوق نداشتیم آن را با سیم به محل اتصال وصل می کنیم . 5. دیود : روی رنج دیود- بازر دو پراب را به دو سر دیود وصل می کنیم . اگر روی صفحه مولتی متر عددی ظاهر نشد ، جای پراب ها را عوض می کنیم که درصورت سالم بودن قطعه باید عددی دیده شود که امپدانس دیده شده دردو سر دیود است . پس درکل دیود باید از یک جهت عدد نشان دهد اما از جهت دیگر نه و در غیر این صورت یعنی اگر از هر دو جهت عدد نشان دهد یا عدد نشان ندهد و یا بوق بزند دیود خراب است و این تست در مورد دیود معمولی ، دیود زنر و LED مانندهم میباشد. با این تفاوت که دیود LED در صورت سالم بودن جهتی که عدد نشان می دهد با نور بسیار کمی روشن می شود . 6. ترانزیستور BJT : برای تست کردن ترانزیستور مولتی متر را روی رنج دیود- بازر قرار می دهیم . یکی از پراب ها را به صورت تصادفی روی یک پایه ترانزیستور قرارداده و پراب دیگر را به پایه های دیگر می زنیم . اگر عددی مشاهده نشد ، جای پایه مشترک را تغییر می دهیم . باز هم اگر روی دو پایه دیگر عدد ندیدیم پراب را عوض می کنیم . آنقدر این کار را انجام می دهیم تا وقتی که پراب را روی یک پایه ثابت نگه می داریم . در صورت اتصال پراب دیگر به هر کدام از پایه هابایدعددی روی صفحه مولتی متر دیده شود . دراین صورت پایه ای که پراب روی آن ثابت مانده پایه بیس ، پایه ای که عدد کوچکتری نشان می دهد پایه کالکتور و پایه ای که عدد بزرگتر را نشان می دهد پایه امیتر است . حال اگر پراب ثابت مانده روی پایه بیس پراب قرمز یعنی مثبت باشد ، ترانزیستور تیپ منفی یعنی NPN است و اگر پراب ثابت مشکی یعنی منفی باشد ، ترانزیستور تیپ مثبت یعنی PNP است . در صورتی که هر چقدر پراب ها را تغییر داده و جابجا کنیم اما عددی مشاهده نشود و یا بوق یکسره باشد، ترانزیستور سوخته است . 7. تست میکروفن : برای تست کردن میکروفن گوشی های تلفن همراه مولتی متر را روی تست دیود- بازر قرار داده و پراب ها را از دو جهت به دو پایه میکروفون متصل می کنیم . عددی که روی صفحه مولتی متر دیده می شود ، از یک جهت باید حدود 0.5 تا0.9 و از جهت دیگر باید حدود 1.5 تا 1.9 باشد . در غیر این صورت میکروفون سوخته است . 8. تست بلندگو ( Speaker ) : بلندگو یعنی همان قطعه ای که کاربر صدای دریافتی را از طریق آن می شنود . برای تست سالم بودن ابتدا روی رنج دیود بازر پراب ها را به دو سر آن وصل می کنیم که باید بوق یکسره بزند . اگر بوق نزند، بلندگو خراب است اما اگر بوق یکسره زد رنج را تغییر داده روی رنج مقاومتی 200Ω می گذاریم که مقدار اهمی که نشان می دهد باید حدود 25 الی 35 اهم باشد که اگر در این حدود نبود ، بلندگو خراب است . 9. تست بازر ( Buzzer ) یا IHF Speaker : بازر همان قطعه ای است که صدای زنگ و موزیک گوشی از آن پخش می شود و در تست آن مثل بلندگو عمل می کنیم . یعنی ابتدا روی رنج دیود بازر از سلامت قطعه مطلع می شویم ، بعد رنج را روی 200Ω مقاومتی گذاشته ، مقداراهمی آن را اندازه گیری می کنیم که باید حدود 8 الی 12 اهم باشد که اگر خارج از این مقدار بود بازر خراب است . نکته مهم در این قسمت این است که در بعضی از گوشی ها مثل نوکیا 1600 یا نوکیا 6030 و ... بازرو بلندگو یکی می باشد، در این صورت مقدار اهمی قطعه باید مثل بازر باشد ، یعنی 8 الی 12 اهم
  24. نقشه جایگزین برد میکروفون برای انواع DVD DVD-MIC .zip
  25. نقشه مدار جاگزین برد آمپلی فایر مورد استفاده در کلیه DVD Audio 5.1.zip
×
×
