  1. موضوع: رفع عیب AV درتلویزیونهایLG باشاسیMC-019A بدون تعویض آیسیTDA9361 باشاسیmc019a، بدون، تعویض، درتلویزیونهایlg، رفع، عیب بنام خدا باسلام بر همکاران عیب قطع شدن صداوتصویرازAVدرتلویزیونهایLGدرمواقع رعدوبرق ویا باراضافه دوفازشدن برق اتفاق می افتد.قسمت AVآیسی TDA9361 دچارصدمه میشودچنانکه ورودیهای صوت وتصویرAV ازکارمی افتند ولی درعین حال قسمتTVوشبکه ها ازآنتن همچنان کارمیکنند.شاسی موردنظربنده ازنوعیست که فاقدآیسی سویچ LA7016 بالوکیشن IC591 است.راهکاری که استادان محترم دراین موردارائه داده اندتعویضTDA9361 است.ولی به دلیل گرانی اگرازپشت شاسی به پایه های آیسی جنگل نگاه کنیدپایه40نوشتهCVBS این پایه ورودی سیگنال تصویربخشTV(تیونر) است که سالم مانده وکارمیکند پایه42نوشتهCVBS/Y که مربوط به سیگنالAV میباشدو ازکارافتاده است پس ابتدامدارهردوپایه راقطع کنیدومدارپایه42رابه پایه40 وصل کنیدپایه42 قطع میماند.با این کارتصویرAV راه میافتد.حالابرای صوت هم بایدتغییراتی انجام دهید:IC631مربوط به صدامیباشد.پایه های3و5 این آیسی ورودیهای صوتTVهستندکه به هم وصلندآنهارا ازهم جدا کنیدومدارشان راهم قطع کنیدسپس مدارپایه1رابه پایه3 ومدارپایه32رابه پایه5 ارتباط دهید.با اینکار صدایAVهم بطوراستریوبرقرارمیشود.شایدبپرسید پسTVچی شد؟ تیونروآنتن چی؟جواب:باوجوداستفاده همگان ازستاپ باکس وجایگزینی دیجیتال به جای آنالوگ دیگه قسمت تیونر اهمیتی ندارد.
  2. سلام همکاران گرامی در طول تعمیرات به مورد خرابی اوت پوت برخورد کردند که بلافاصله بعد از تعویض با زدن دکمه پاور با یک صدای تق ترانزیستور میسوزد.موارد زیادی باعث این سوختن میشود که از جمله خرابی خازن های پلی استر یا خرابی کریستال و یوک و از جمله خرابی ترانس های ولتاژاما نکته مهم اینکه ایا روشی وجود دارد که بتوانیم با اهم چک متوجه خرابی ترانس شویم من یک مورد ترانس خراب را با سالم بررسی کردم ومتوجه اهمی بودن پایه اکوداک شدم پس یک روش میتوانیم اهم متر را روی رنج کیلو گذاشته ویک پایه ان را به اکوداک و دیگری را به پایه های دیگر می سنجیم نباید اهمی نشان دهد .

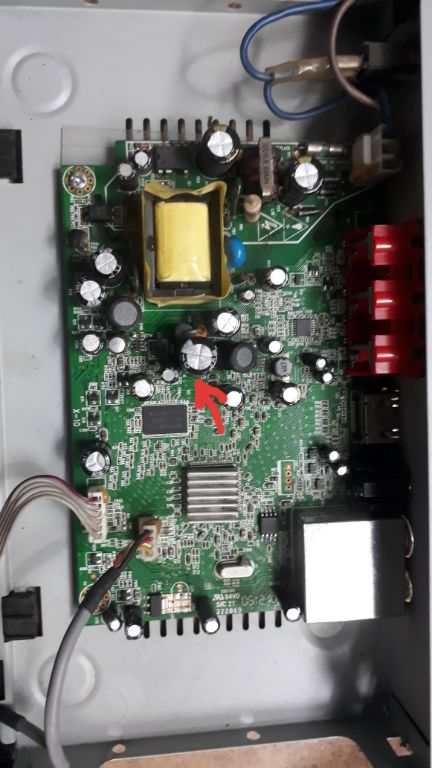

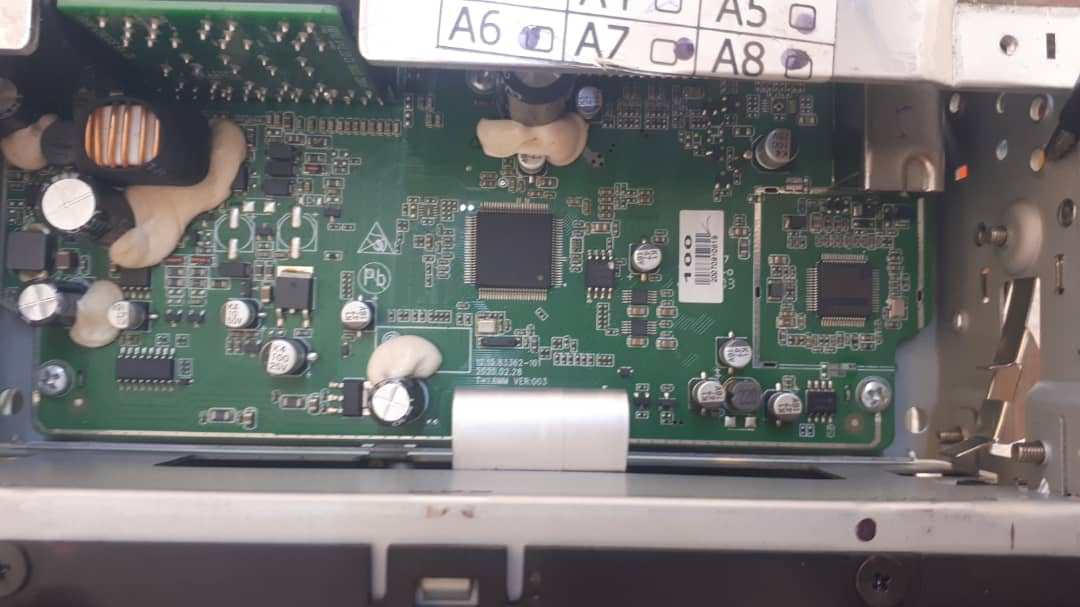

  3. سلام گیرنده مورد نظر روی چراغ کم نور بود که روشن نمیشد ولتاژ ۳.۳ فلش ۳.۵ بود ۱.۸ هم ۱.۷ بود که گفتم فکر نکنم مشکل از ولتاژ باشه و آیسی فلشو برنامه زدم دیدم فرقی نکرد [hide]مدارو گرم کردم به صورت دل دل زدن نمایشگر ظاهر شد هیچ خازنی هم ظاهر خرابی نداشت چسبهای ناجوری روی آیسیهای رگلاتور جرمی شده بود که پاک کردم اکثر خازنها راتست کردم تا خازن 1000 میکرو که علامت زدم مشکل داشت با تعویضش ولتاژها درست و دستگاه روشن شد
  4. mehdigh59

    آموزشی طریقه تست مقاومت PTc

    PTC نوعی مقاومت است که با افزایش حرارت اهم آن افزایش و با کاهش حرارت اهم آن کاهش می یابد . پس اگر در حالیکه یایه های آن را به وسیله ترمینالهای مولتی متر گرفته ایم با وسیله ای حرارت زا مانند هویه ، سشوار ، ….. حرارت دهیم مقدار اهم آن زیاد شده وعلامت سالم بودن آن است . و عکس این عمل نیز درست است . طریقه تست مقاومت ویژه NTC عکس PTC عمل می کند
  5. mehdigh59

    آموزشی تست MOSFET

    شکل‌های زیر نماد ماسفت کانال N و P و مدار آن را در هنگام اندازه‌گیری نشان می‌دهند. آنچه معمولاً قابل بررسی است این است که دیود در مدار ماسفت بوده و سوئیچ نیز باز باشد. سوئیچ فقط در صورتی که ولتاژ گیت صفر باشد، باز خواهد بود و با ولتاژ مثبت کافی (برای کانال N) در گیت، سوئیچ بسته می‌شود. این ماسفت را ماسفت مد افزایشی می‌نامند. وقتی ولتاژی به گیت اعمال شود، ترانزیستور روشن می‌شود. نوع FET دیگری وجود دارد به نام حالت تخلیه، که تا زمان اعمال ولتاژ منفی روشن است. این نوع ماسفت بسیار نادر است، اما گاهی اوقات در نسخه‌های JFET مورد استفاده قرار می‌گیرد (در JFET خازن با یک دیود در جهت غیررسانا جایگزین شده است) که این‌ها نیز نسبتاً نادر هستند. برخی از نسخه‌های رایج SMD را در تصویر زیر می‌بینید. اولی SO8 است و معمولاً به راحتی در بورد مشاهده می‌شود، زیرا بیشتر پین‌ها متصل هستند. SO8 دومی دو ترانزیستور در یک بسته است. رایج‌ترین نسخه‌های پایه‌دار به شکل زیر هستند. قبل از تست، مطمئن شوید که گیت تخلیه شده باشد. برای این کار می‌توانید G را به S یا D‌ را اتصال کوتاه کنید. بهتر این است که G را به S اتصال کوتاه کنید، اما از آنجا که اگر ولتاژ روی خازن گیت وجود داشته باشد اتصال کوتاهی بین S و D وجود خواهد داشت، اتصال کوتاه به D نیز کارآمد خواهد بود. در بسته‌های TO220 معمولاً پین وسط به زبانه متصل است. گیت به هیچ چیزی متصل نمی‌شود. هر کدام از پراب‌ها را می‌توان به هریک از پایه‌ها متصل کرد. نتیجه یکسان خواهد بود. تصویر زیر این موضوع را تأیید می‌کند. بین گیت و سورس یک خازن داریم. یک خازن نیز بین گیت و درین وجود دارد. تصویر زیر نشان می‌دهد که دیود وجود دارد. و ماسفت در طرف معکوس مسدود است. می‌توانیم یک کار زیرکانه انجام دهیم. بین سورس و گیت را با پین مثبت روی G اندازه‌گیری می‌کنیم (برای ماسفت کانال N). این بدان معنی است که خازن گیت را شارژ و ماسفت را روشن می‌کنیم (اگر در حالت دیودی ولتاژ کافی داشته باشم). می‌بینیم که ماسفت روش شده است.
  6. mehdigh59

    آموزشی طریقه تست پتانسیومتر

    ابتدا رنج مناسب انتخاب و سپس پایه وسط پتانسیومتر را نسبت به دوپایه دیگر اهم چک می کنیم طبیعی است که سر لغزنده وسط در هر کجا باشد عددی قرائت می شود ونیز می دانیم مجموع هردوعددی که از جمع اعداد قرائت شده هردو پایه طرفین بدست می آید برابر مقدار اهم کل بتانسیومتر می باشد . حال برای اطمینان از عمل کرد پتانسیومتر در حین تغییر اهم نیز می توانیم یک از پایه های کناری را نسبت به پایه وسط در حالی اهم چک نمائیم که پتانسیومتر را می چرخانیم در هر حالت باید تغییرات اهم را مشاهده کنیم اگر در نقطه ای تغییرات اهم ناجوری ( کم و زیاد شدن غیر طبیعی ) مشاهده شود پتانسیومتر مشکل دارد و خلاصه لازم است که تغییرات یکنواخت و بدون قطع شدن باشد.
  7. mehdigh59

    آموزشی تست رله با مولتی متر

    رله یک سیم‌پیچ (که مانند مقاومت اندازه‌گیری می‌شود) و چند کنتاکت دارد. می‌توانیم سیم‌پیچ را بررسی کنیم که مقاومت غیرصفر دارد (شماره‌گذاری پین روی شماتیک رله بالا منطبق بر رله‌ای که تست کرده‌ایم، نیست). و می‌توانیم کنتاکت‌های عادی بسته (NC) را بررسی کنیم. کنتاکت‌های عادی باز (NO) عبارت OL یا مقاومت انگشتان را نشان خواهند داد. برای این مورد می‌توان از تست اتصال کوتاه نیز استفاده کرد. تست رله کامل نیست، زیرا کنتاکت‌های NO در شرایط بسته تست نشده‌اند. این کار مستلزم مقداری توان خارجی برای فعال کردن رله است.
  8. mehdigh59

    آموزشی تست لامپ با مولتی متر

    شاید چنین به نظر برسد که لامپ‌های رشته‌ای امروزه جایگاه خود را از دست داده‌اند، اما هنوز هم مواردی مانند لامپ خودروها وجود دارد که استفاده از لامپ‌های رشته‌ای در آن‌ها معمول است. بهترین راه برای تست این لامپ‌ها، اندازه‌گیری مقاومت اهمی آن‌ها است که باز هم سلکتور مولتی متر باید روی اندازه‌گیری اهم باشد. برای اندازه‌گیری مقاومت بین دو ترمینال این لامپ‌ها، نیازی به در نظر گرفتن پلاریته نیست. مقدار مقاومت بین دو ترمینال در لامپ‌هایی با توان بالا، نزدیک به صفر است. از این عدد (مقدار مقاومت) نمی‌توان برای محاسبه توان لامپ استفاده کرد، زیرا وقتی دمای رشته از ۲۵ درجه سانتی گراد محیط به ۲۲۰۰ تا ۳۲۰۰ درجه سانتی‌گراد افزایش می‌یابد، مقاومت لامپ تا ۱۵ برابر نیز زیاد می‌شود. تست اتصال کوتاه با بازر برای یک لامپ سیگنال که توان بسیار کم و مقاومت بسیار بالایی دارد، کارساز نخواهد بود. شکل زیر این موضوع را به خوبی نشان می‌دهد. مشابه آنچه در شکل زیر می‌بینیم، وقتی لامپ سوخته باشد، چیزی شبیه مورد فیوز سوخته روی نمایشگر مولتی‌متر مشاهده خواهیم کرد.
  9. mehdigh59

    آموزشی تست مقاومت ثابت

    با توجه به اینکه در مدارات الکترونیکی از مقاومت جهت کنترل و تقسیم جریان و کنترل و تقسیم ولتاژ استفاده می شود و جهت انجام این کار مقاومتها به صورتهای سری و موازی با عناصر دیگر الکترونیک بسته می شوند . تست این قطعه درمدار باید با توجه به قطعات جانبی باشد . مثلاً یک مقاومت اگر با یک سلف درمدار به صورت پارالل ( موازی ) بسته شده باشد مشخصاً مقدار اهم قرائت شده بستگی به مقاومت dc سلف دارد ویا زمانیکه یک مقاومت با یک دیود موازی بسته شده است دراین صورت اگرمقدار اهم این مقاومت بالاتر مقدار اهم حالت گرایش مستقیم دید هم باشد مسلماً اهم قرائت شده بجای مقدار اهم مقاومت میزان اهم حالت گرایش مستقیم دیود را نشان می دهد . پس در تست قطعات درمدار توجه به مدار و شرایط قرار گرفتن قطعه شرط اصلی تست قطعات میباشد . حال با توجه به مطالب فوق تست مقاومت را به شرح زیر عنوان می کنم . مقاومتهای کم اهم کوچکتر از 100 اهم اکثراً قابل تست می باشند و لذا تست این قطعات مانند حالت خارج از مدار با تلرانس 20 درصد قابل قبول است . مقاومتهای کوچکتراز یک اهم که درمدارات جدید خیلی حائز اهمیت می باشند باید با دقت بیشتری مود توجه باشند چون گاهی ممکن است یک مقاومت 22/0 اهم تبدیل به یک مقاومت 33/0 شود و این افزایش اهم در مدارات را نباید نادیده گرفت زیرا در اکثر مدارات از این مقاومت فید بکی به مدار داده شده و میزان جریان ویا ولتاژ دراین نقطه سنجیده می شود . بنا براين تست مقاومت هاي بزرگتر از صد اهم در مدار را با تست اين قطعه خارج ازمدار نسنجيد و بايد با توجه به تحليل و ارتباط قطعه با ساير قطعات تست نمائيد و يا ممكن است مجبور به آزاد نمودن يك پايه قطعه شويد و يا از روشهاي ولتاژ گيري استفاده كنيد
  10. یکی از چالش‌هایی که با مقاومت‌های کوچک (با مقدار اهمی پایین) وجود دارد، این است که مقدار مشاهده شده در محدوده تلرانس مقاومت نیست. برای مثال، اگر بخواهیم یک مقاومت ۰٫۱ اهمی را با تلرانس ۱ درصد اندازه بگیریم، با شکل زیر مواجه خواهیم شد که مقدار نشان داده شده در محدوده تلرانس ۱ درصد نیست. دلیل این امر، مقاومت کابل و تماس است. همان‌طور که شکل زیر نشان می‌دهد، اگر هر دو پراب را به یک سر مقاومت وصل کنیم، مولتی‌متر عدد ۰ را در دقت ۰٫۰۰۱ اهم نشان نخواهد داد. با فشار دادن کمه “Null” که در بعضی مولتی‌مترها با REL مشخص می‌شود (با نشان مثلث نیز نشان داده می‌شود)، نتایج اندازه‌گیری بسیار بهتر خواهد شد، اما اهم‌متر معمولی بهترین ابزار برای اندازه‌گیری مقاومت‌های کوچک نیست. با استفاده از یک منبع تغذیه آزمایشگاهی با جریان قابل تنظیم، می‌توانیم مقاومت‌های کوچک را اندازه بگیریم. برای مثال، ابتدا محدوده جریان را با استفاده از مولتی‌متر روی ۱ آمپر قرار می‌دهیم، زیرا دقیق‌تر از آن چیزی است که خود منبع نشان می‌دهد. اندازه ولتاژ مهم نیست، چند ولت نیز برای اندازه‌گیری مقاومت‌های زیر یک اهم کافی است. دو سر منبع را به دو سر مقاومتی که می‌خواهیم تست کنیم، وصل می‌کنیم. جریان گذرنده از مقاومت ۱ آمپر است. با اندازه‌گیری ولتاژ دو سر مقاومت و تقسیم آن بر جریان ۱ امپر، مقدار مقاومت
  11. اما مقاومت‌هایی با مقادیر مثلاً ۱۰۰ مگااهم را باید چگونه تست کنیم؟ دو راه برای این کار وجود دارد: یکی دستگاه تست بسیار دقیق و دیگری افزایش ولتاژ تست. وقتی می‌خواهیم چنین مقاومت‌های بزرگی را تست کنیم، اندکی رطوبت نیز بر آزمایش تأثیر خواهد گذاشت و خشک بودن محیط در هنگام تست بسیار مهم است. بعضی مولتی‌مترها می‌توانندنانوزیمنس(یک رسانایی نانوزیمنس معادل مقاومت ۱ گیگااهم است که عکس هم هستند) را نیز اندازه‌گیری کنند. شکل زیر مقدار رسانایی ۱۰٫۰۹ نانوزیمنس را نشان می‌دهد که معادل با مقاومت ۹۹٫۱۱ مگااهم است.
  12. mehdigh59

    آموزشی تست BJT

    اما اگر نخواهیم از تستر مولتی‌متر استفاده کنیم، باید چگونه عمل کنیم؟ این کار چندان دشوار نیست؛ شکل‌های زیر به خوبی نشان می‌دهند که ترانزیستور چگونه تست می‌شود. در اصل، با دو دیود مواجهیم و با هر مولتی‌متری که قابلیت تست دیود دارد، می‌توان ترانزیستور را تست کرد. فقط یک مسئله وجود دارد و آن این است که بدانیم کدام پین را تست کنیم. در شکل بالا رایج‌ترین ترکیب پین‌ها آورده شده است. در SMD اغلب از بسته‌ای بسیار شبیه به TO220 استفاده می‌شود. برای نمونه، از یک ترانزیستور در بسته TO220 استفاده می‌کنیم که تصویر آن به خوبی دیده می‌شود. پین مرکزی همان زبانه در TO220 است که در اغلب مدارها استفاده می‌شود و همچنین می‌تواند اندازه‌گیری آن را آسان‌تر کند. ابتدا مسیر B به C را با قرار دادن پراب قرمز روی B دیود تست می‌کنیم که یک ولتاژ مستقیم دارد و هدایت خواهد کرد. همان‌طور که در تصویر زیر می‌بینیم، مسیر عکس جریان را سد می‌کند. این یک ترانزیستور NPN است و ترانزیستور PNP برعکس آن است. مسیر E به B به طور مشابه تست می‌شود و نتیجه مشابهی خواهد داشت. اکنون یک ترانزیستور دیگر را تست می‌کنیم. تصویر زیر را ببینید. عدد روی مولتی‌متر یک دیود از E به C را نشان می‌دهد. آیا چیزی اشتباه است؟ تصویر زیر نیز نشان‌دهنده یک مقاومت بین B و E ترانزیستور است. مشکل کجاست؟ در واقع این ترانزیستور یک زوج دارلیگنتون است. شکل زیر یک زوج ترانزیستور دارلینگتون را با چند مقاومت و یک دیود نشان می‌دهد. مقاومت‌ها دقیقاً همان مقادیر نشان داده شده در تصویر نیستند، اما به آن‌ها نزدیک هستند. هنگام اندازه‌گیری مقاومت با استفاده از برخی مولتی‌مترها باید احتیاط کنید. مقاومت در ترانزیستور دارلینگتون موازی دیود است و اگر ولتاژ اندازه‌گیری مقاومت به اندازه‌ای باشد که دیود را روشن کند، مقداری که می‌خوانید اشتباه خواهد بود. برای جلوگیریی از این مشکل، پایه‌ها را عوض کرده و برعکس اندازه‌گیری کنید یا یک دامنه بالاتر را به صورت دستی انتخاب کنید (این به معنی یک ولتاژ تست پایین‌تر برای همان مقاومت است). تست‌های دیود ترانزیستور را معمولاً در مدار بدون برق نیز می‌توان نشان داد، با این تفاوت که مسیرهای مسدود شده ممکن است OL را نشان ندهند و به جای آن یک عدد را نمایش دهند. اگر هر کدام از آن‌ها به ۰ نزدیک باشند، ترانزیستور مشکل دارد و احتمالاً به ترانزیستور جدیدی نیاز دارید. برای ترانزیستورهای NPN، پراب قرمز را در پشت پیکان و پراب سیاه را روی سر پیکان قرار دهید تا افت ولتاژ‌ دیود را اندازه بگیرید. برای PNP برعکس است.
  13. روش های تست خازن.pdf
  14. جدول نمادهاي الکترونیکی 200 namad.pdf
  15. معرفی قطعات الکترونیک به زبان فارسی pdf ghataate-electronic.pdf
  16. آموزش کامل کار با مولتی مترهای دیجیتالی . بسیار با کیفیت و به زبان فارسی multi-metr.rar
  17. کتاب آموزش تصویری کار با اهم متر kar ba ohm metr.pdf
  18. لحیم کاری و آشنایی با وسایل مورد نیاز آن از مبتدی تا پیشرفته لحیم کاری.rar
  19. جزوه کامل قطعات الکترونیک جزوه کامل قطعات الکترونیک.rar

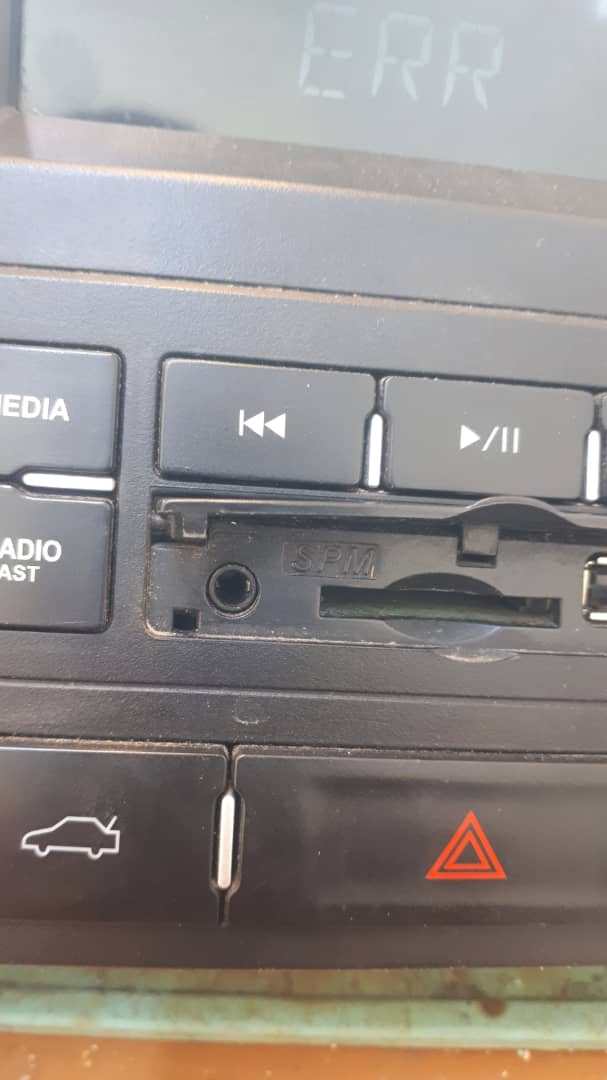

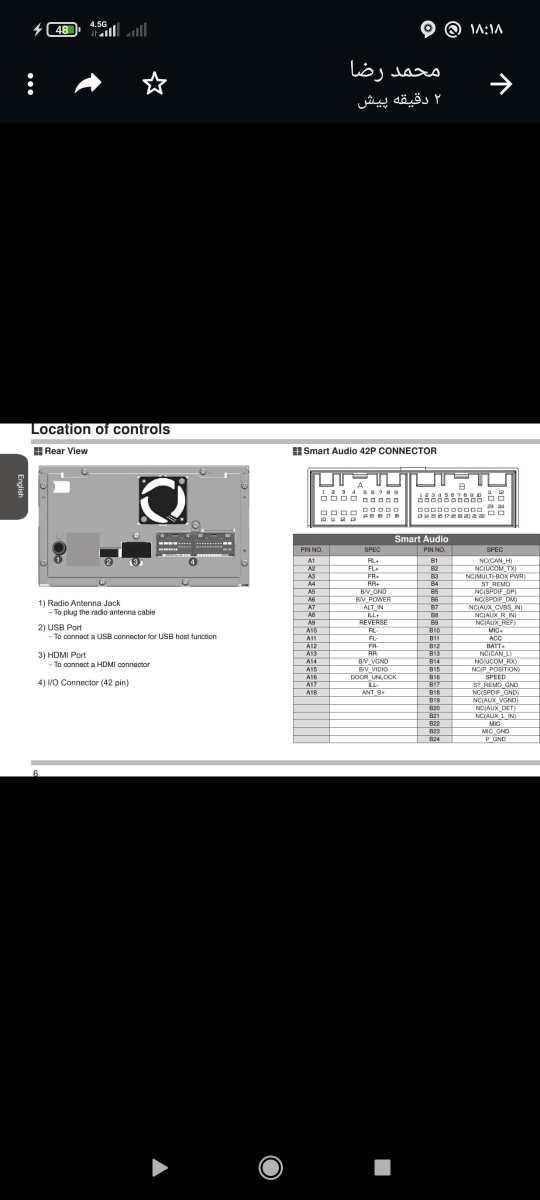

  20. رفع کد و ریست پخش پژو پارس داشبورد جدید SPM جهت رفع ارور و ریست طبق دستورالعمل داده شده انجام دهید SPM.zip

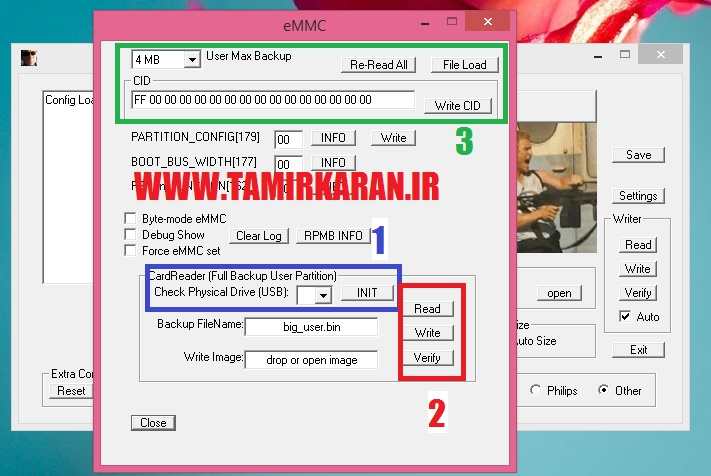

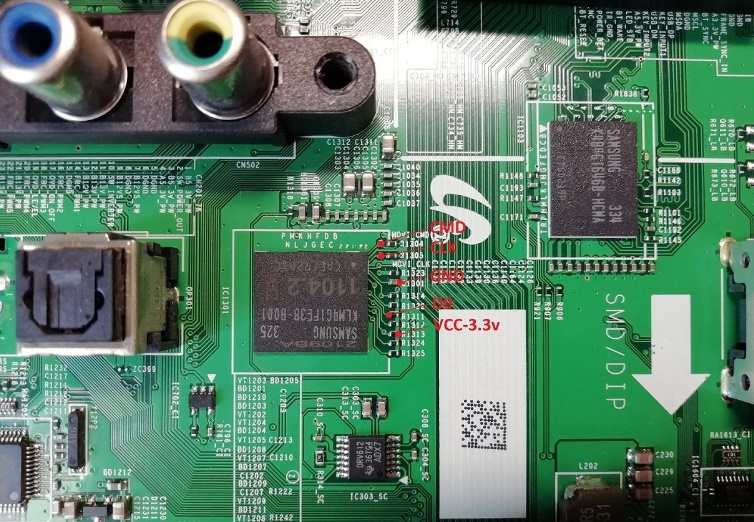

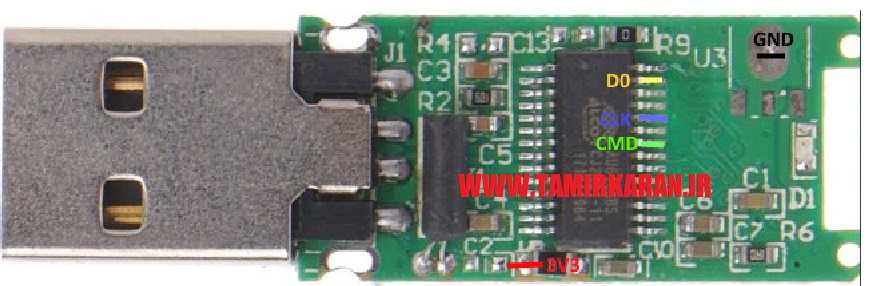

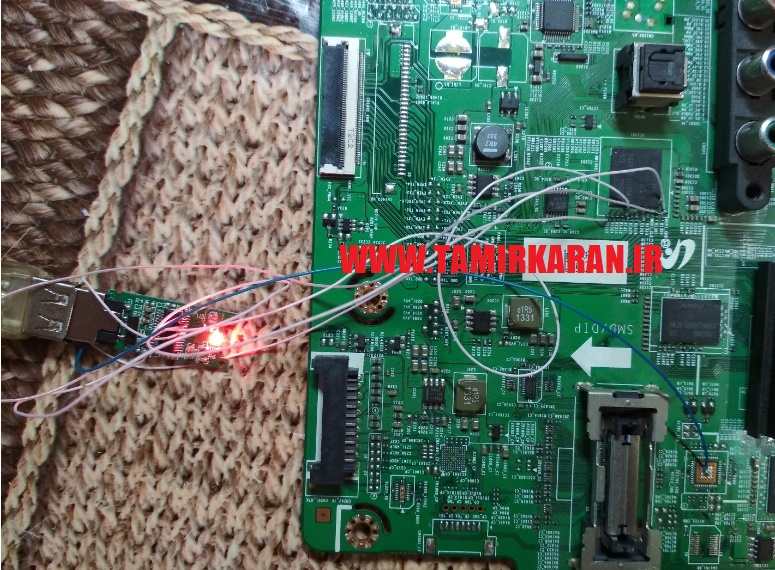

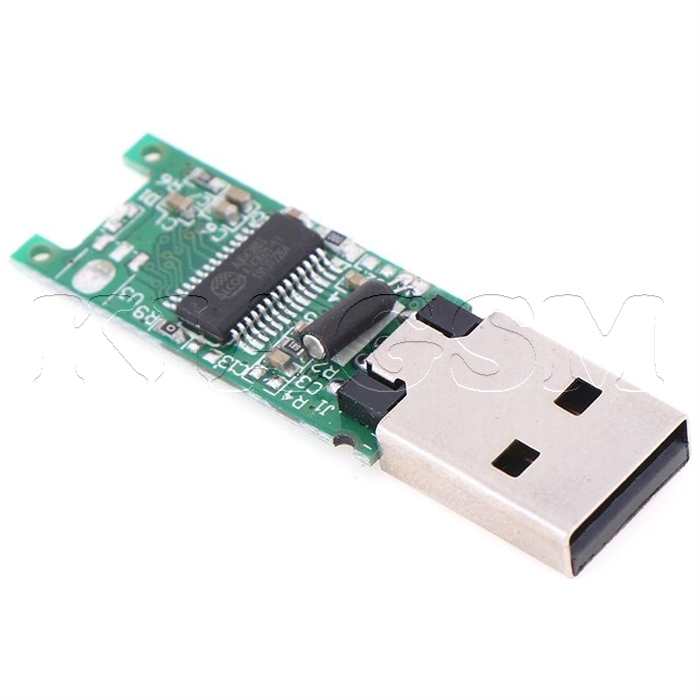

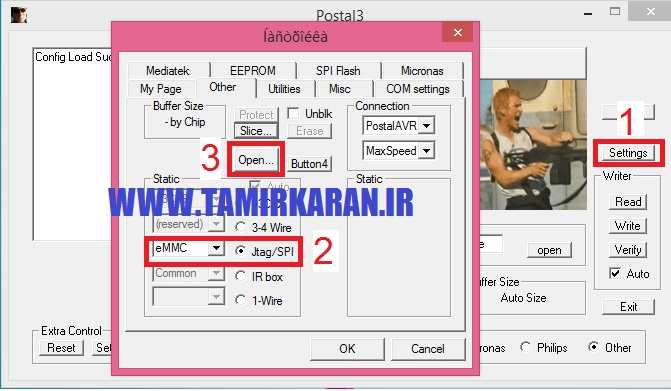

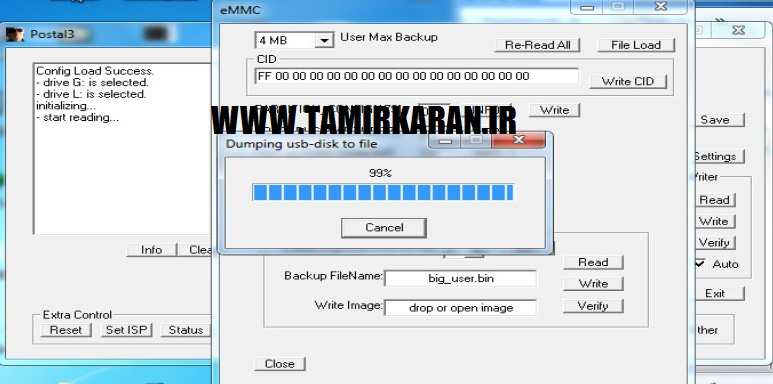

  21. درود خدمت همکاران گرامی متاسفانه بدلیل قیمت بسیار بالای پروگرامر ها و رفتن دستگاه ها به سمت آی سی های EMMC لازم دونستیم یک روش برای پروگرام این نمونه آی سی ها در اختیار شما قرار بدیم در مرحله اول نیاز به ماژول AU6438BS دارید که با یک جستجو ساده در گوگل میتونید این مازول را خریداری کنید در حال حاظر با قیمت 56 هزار تومان در حال فروش هستند در مرحله دوم پین های DO CMD CLK GND VCC را بروی ماژول مشخص میکنیم که به شرح تصویر زیر هستند تا اینجا پین ها مشخص شدند در مرحله بعد پین ها را بروی برد مین اتصال میدهیم پس از اتصال ماژول به پین های برد نیاز به نرم افزار Postal3_emmc_v8 داریم که از پیوست میتونید دریافت کنید پس از اجرای برنامه طبق تصویر مراحل 1 - 2 - 3 را اجرا کنید تا پنچره جدید باز شود پنجره زیر باز میشود 1 . در این بخش درایو ماژول فلشی که به دستگاه وصل کردید را انتخاب میکنید 2 . جهت خواندن . پروگرام و مقایسه اطلاعات آی سی EMMC 3 . جهت انتخاب فایل EMMC پروگرام شده و انتقال بروی آی سی و همچنین شما قابلیت تغییر CID آی سی EMMC را دارید امیدواریم با برکت های کاری فراوان از این آموزش استفاده کنید Postal3_emmc_v8.rar
  22. سلام وادب برای اولین بار خدمتتون روشی ارائه میشه که در هیچ سایتی نمیتونید پیدا کنید. مشکل:در روی لوگوی نو سیگنال با حرکت لوگو در صفحه ، خطوط سفید رنگ عمودی باهاش ظاهر میشه.در این پنل شما سه فلت کاف دارید که معمولا در محدوده دو تاش مشکل وجود داره و در محدوده یکی از فلتها تصویر بدون مشکل هست روش تعمیر: پنل رو بدقت باز میکنید.بر روی میز کار پنل رو قرار داده طوری که ای سی های کاف رو بتونید ببینید_در واقع پشت پنل به سمت بالا باشه) روی اون دو تا ای سی کاف رو روغن فلکس با کیفیت آعشته کنید.(دو تا کافی که تصویر در اون محدوده مشکل داره) دمای هیتر رو روی 360 درجه قرار داده و نازل رو بمدت حدود 7 ثانیه بر روی هر ای سی حرکت و حرارت میدید.دقت کنید بیشتر از این تایم اینکار رو انجام ندید. با انجام این مراحل پنل بنده اوکی شد. امیدوارم بتونید با این روش پنلتون رو زنده کنید موفق باشید.

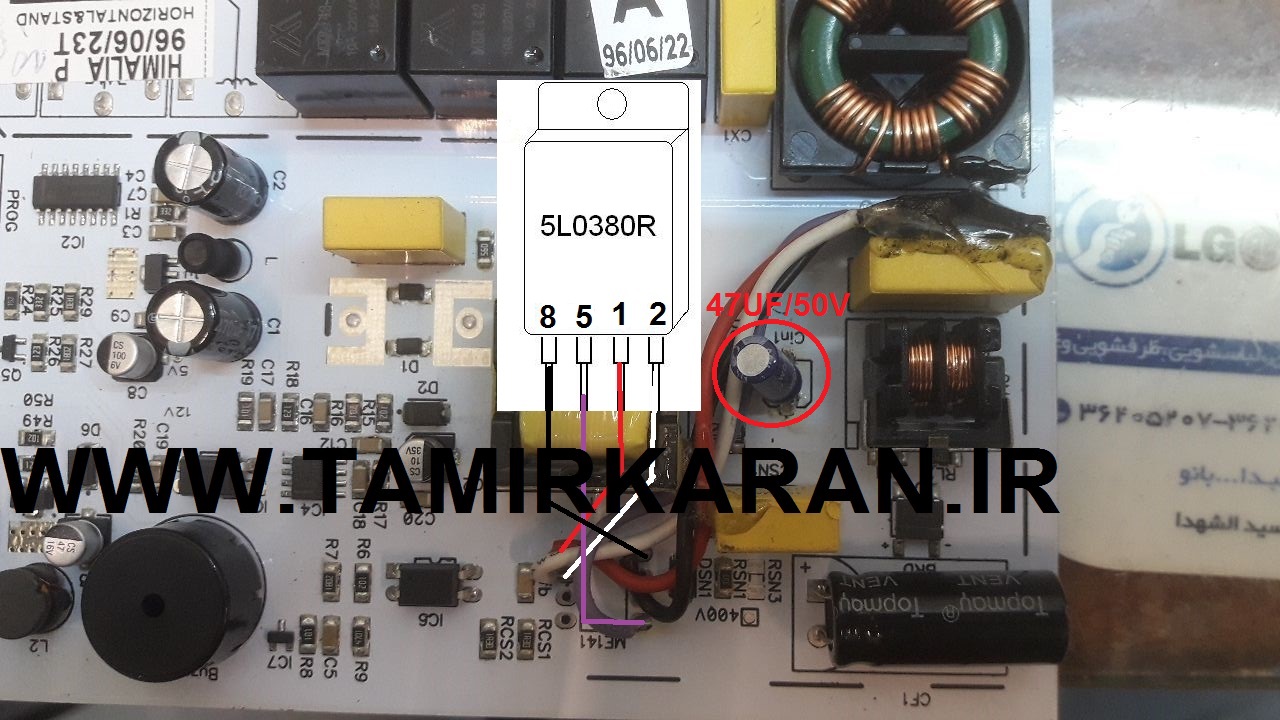

  23. جایگزین آی سی 5L0380 بجای آی سی ME-141 برد یخچال سفید رنگ هیمالیا(ورژن جدید)

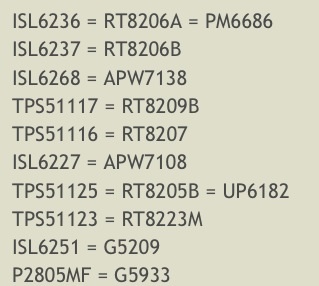

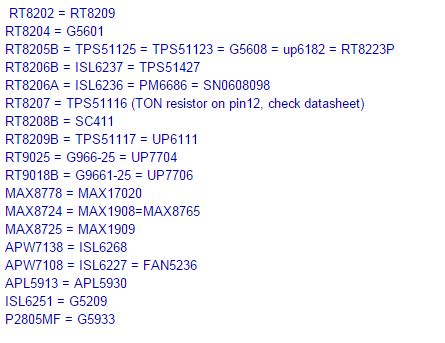

  24. سلام وادب دوستان تاپیک برای دوستانی که نیاز به پیدا کردن ای سی های مشابه دارند ایجاد شده است.تجربیات شما باعث پر بارتر شدن تاپیک میشود. Rt8206b = tps51427 = isl6237 isl6236 = rt8206a = pm6686 = sn0608098 = max8778 =max17101= max17020 - - - Updated - - - آدرس ذیل مشابهات چیپ های گرافیک رو معرفی میکند. NVIDIA chip compatibility (interchangeability) / Notebooks / Articles - HARDWAREtoday - - - Updated - - -
×
×
